1 Світлоаераційні ліхтарі
Ліхтарі такого типу є «П» - образну надбудову над прорізом в даху (для освіти отвору в даху, в конику уздовж поздовжньої осі прольоту на кроквяні конструкції не укладають плити покриття). Засклені поверхні в таких ліхтарях розташовуються вертикально.

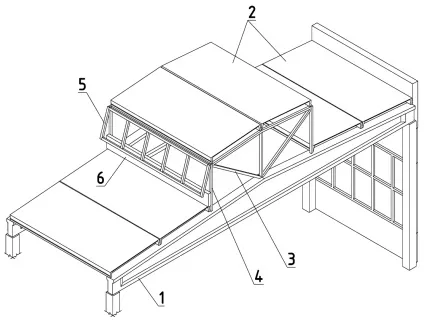

Малюнок 29 світлоаераційних ліхтар
Різні тапи «П» -образних ліхтарів випускаються серійно. Ліхтарі випускаються по серії 1.464-11 / 82. Випуск 1.2, має один ярус переплутав. Ліхтарі марки ФС застосовуються в покриттях із сталевого профільованого настилу по сталевим фермам з ухилом верхнього пояса 0,015. Проліт ферм 18,24,30 і 36м. Ліхтарі марки ФБ застосовуються в покриттях із залізобетонних плит по сталевим (з ухилом верхнього пояса 0,015) і залізобетонним (з ухилом верхнього пояса 1:12) фермам, а також по малоуклонних залізобетонним фермам з ухилом 1:20 і 1:30. Повна висота ліхтаря: 2770мм - при ухилі 0,015; 3220-прі ухилі 1:12: 1:20.
Таблиця 11 Ліхтарі по серії 1.464 - 11/82.
Розміри ліхтарів уніфіковані і узгоджені з основними габаритами будівель. Так ширину їх призначають в залежності від числа і величини прольотів будівлі. Зазвичай для прольоту шириною 18 м приймають ліхтарі шириною 6 м, а для прольотів 24, 30 і 36м приймають ліхтарі шириною 12м. Ліхтар не доводять до торця прольоту однією крок кроквяних конструкцій (6 або 12 м). Висоту ліхтаря визначають на підставі світлових і аераційних розрахунків. Приблизно висоту ліхтаря можна визначити по таблиці 1, в залежності від ширини прольоту.
Таблиця 12 Номінальні розміри світлоаераційних і аераційних
Ширина прольоту, м
Ширина ліхтаря, м
Висота прорізу, мм
Несучим остовом ліхтаря є сталевий каркас, що вмонтовується з ліхтарних ферм і ліхтарних панелей. Ці конструкції випускаються у вигляді окремих відправних марок на заводах металоконструкцій.
Ліхтарні панелі встановлюються на несучі конструкції покриття в площинах скління, тобто вздовж ліхтаря, і несуть на собі засклені створні палітурки ліхтаря і механізми відкривання плетінь. Панелі виготовляють довжиною 12 м незалежно від кроку несучих конструкцій підлоги і розрізняють висотою, яка визначається номінальною висотою ліхтаря Нф.
Малюнок 30 Сталевий каркас ліхтаря
Таблиця 13 Ліхтарні панелі
Крок кроквяних конструкцій
Панель являє собою зварену гратчасту конструкцію зі стрижнів №1. 4, утворених з прокатних швелерів № 12 або гнутих профілів. У нижній частині для освіти борту ліхтаря панель обшита сталевим листом завтовшки Змм. Проміжний ригель № 2а встановлюється в ліхтарях, що мають по висоті два палітурки.
Ліхтарні ферма встановлюється між ліхтарними панелями на несучі конструкцій покриття поперек ліхтаря і забезпечує поперечну жорсткість ліхтаря.
Таблиця 14 Маркування та основні показники ліхтарних ферм. i4
Ліхтарні ферма складається зі стрижнів різного профілю. Стрижні № 5. 7 утворені кожен з двох прокатних куточків, горизонтальний ригель № 5а - з двох швелерів. До ригелю підвішується поздовжній монорельс для механізму, використовуваного при протирання скла.
5а - ригель з двох швелерів; 6 - стійка з двох куточків; 7 - розкіс з двох куточків; 8 - верх несучої конструкції покриття; 9 - засклений палітурка ліхтаря.
5 - ригель з двох куточків; 5а - ригель з двох швелерів; 6 - стійка з двох куточків; 7 - розкіс з двох куточків; 8 - верх несучої конструкції покриття; 9 - засклені палітурки ліхтаря.
Оправи ліхтаря виготовляють довжиною 6 м. У межах цієї довжини в халепу встановлюється 10 стекол, іноді-5. Оправи виготовляються з прокатних профілів: верхня обв'язка - з швелера висотою 55 мм; нижня обв'язка утворює одночасно відлив; стійки (горбильки) виготовляються з тавра 45х 45x3,8 мм. Номінальні розміри палітурок по висоті прийняті 1250,1500 1750
Таблиця 15 - Маркування та основні показники палітурок
