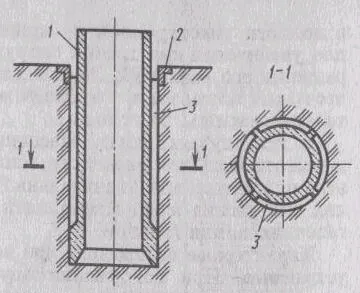

1 - Блоки; 2 - форшахти; 3 - моно-літної залізобетонний пояс; 4

монолітної ножовий частиною, на якій мон-тируется оболонка зі збірних двохпустотний блоків (рис. 13.4). Блоки укладають на розчині без перев'язки швів, в результаті чого утворюються вертикальні шви на всю висоту споруди. Блоки скріплюють між собою тільки в вертикальних швах, після чого їх заповнюють бетоном. Якщо колодязь розбитий по висоті, то у верхній частині кожного ярусу опускання влаштовують монолітний пояс.

Оскільки оболонка колодязя збирається з блоків прямоуголь-ної форми, вона має в плані форму багатокутника.

Конструкції з пустотілих блоків найчастіше використовують при будівництві великих опускних колодязів з глибиною занурення 30. 40 м і більше, діаметром більше 20 м. Основним недоліком колодязів цього типу є значний обсяг монолітного залізобетону, що витрачається на замонолічування стиків і устрій-ство ножової частини. До переваг слід віднести можли-ність їх монтажу з блоків одного типорозміру і без застосування спеціальних пристосувань (кондукторів). Наявність в блоках наскрізних порожнеч дозволяє регулювати вагу колодязя при його опу-СКАН або для вирівнювання при перекоси шляхом заповнення їх важкими місцевими матеріалами в різних (в плані) зонах колодязя. Заповнення порожнеч важкими матеріалами можна при ^ необхідності використовувати і для утримання колодязя від вспли-ку.

Один з найбільших колодязів такого типу був побудований для корпусу великого дроблення Михайлівського гірничо-збагачувального комбінату. Діаметр колодязя склав 38м, глибина - 60 м, висота монолітної ножової частини - 11м. Проект цього уні-ного споруди був розроблений і здійснений інститутами «Центрогідроруда» і «Фундамент-про-ект» за участю тресту «Гідроспецфундаментстрой».

Останнім часом широкого рас-рення отримали збірні опускні колодязі з плоских вер-тікальних панелей (клепок), кож-дая з яких представляє собою елемент стіни колодязя на всю його висоту (рис. 13.5). Між собою панелі з'єднуються за допомогою петльових стиків або накладками на зварюванні.

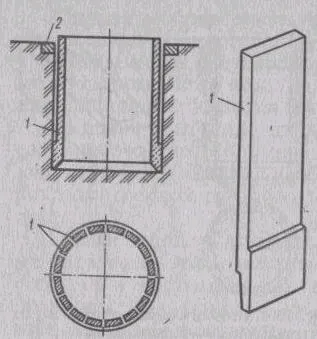

Мал. 13.5. Збірний опускний колодязь з вертикальних панелей:

1 Панелі; 2 - форшахти

У будівельній практиці при-міняють панелі довжиною до 12 м, шириною 1,4. 2 м, товщиною 0,4. 0,8 м. Найбільш часто викорис-зуемое уніфікована панель має - довжину 11 м; ширину 1,4 м, товщину 0,45 м.

Плоскі панелі формуються в опалубці одночасно з ножовий частиною і армуються вертикальною та горизонтальною арматурою з зовнішньої і внутрішньої сторони. Із зовнішнього боку панелі у ножа робиться спеціальний уступ шириною 150 мм для освітньої-ня порожнини навколо колодязя при його опусканні, в яку затоки-ють тиксотропні суспензію для зменшення сил тертя грунту про зовнішні стінки колодязя.

З уніфікованих панелей можна зібрати одноярусні ко-дязя висотою до 11 м. При необхідності зведення опускного колодязя більшої висоти стіни його нарощують такими ж панель-ми, але вже без ножової частини. У цих випадках в колодязі влаштовують горизонтальний стик, в якому панелі верхнього і нижнього ярусів з'єднують зварюванням закладних деталей.

Таким чином зводять опускні колодязі діаметром 8. 24 м, глибиною 25 м і більше. Ці розміри є найбільш розпрощався-пораненими для насосних станцій, відстійників різного призначен-ня, скіпових ям і ряду інших підземних споруд.

Спорудження колодязів з вертикальних панелей дозволяє значи-тельно знизити трудомісткість робіт по влаштуванню стін і суттєво-но скоротити терміни будівництва. Серйозним недоліком таких конструкцій є те, що при наявності підземних вод ваги колодязя часто буває недостатньо і потрібні спеціальні меро-ємства по утриманню його від спливання. Крім того, спорудження цього типу можна опускати тільки в тиксотропної сорочці, а не-значні спотворення форми колодязя в плані призводять до рез-кому збільшення напружень в його конструкції, що висуває підвищені вимоги до якості монтажу панелей.

Занурення опускних ко-дязя. Залежно від умов будівельної пло-щадки, а також з урахуванням еко-номічного доцільності в даний час застосовують дві схеми занурення колод-ців: насухо (при відсутності підземних вод або з застосований-ням відкритого водовідливу або водопониження) і з раз-розробкою грунту під водою.

При зануренні за першою схемою грунт в забої колодязя розробляється одним із таких способів: екскава-торами та бульдозерами з по-грузкой його в цебра і видачею на поверхню баштовими або гусеничними кранами;

грейферами; гідромонітора-ми з транспортуванням на по-поверхню гідроелеваторами або землесосними снарядами.

Вибір способу розробки ґрунту залежить від розмірів колодязя, геологічних умов будівельного майданчика і місцевих умов будівельник-ства. Так, грейфери застосо- ють для розробки пухких пісків, легких супісках, галечників. Використання засобів гідромеханізації доцільність-різному при легкоразмиваемих грунтах (піски, супіски, легкі сугліно-ки), але при цьому треба враховувати наявність на будмайданчику необ-ходимо кількості води, забезпеченість електроенергією, а так-же можливість скидання пульпи. У всіх інших випадках колод-ці найчастіше опускають за допомогою екскаваторів і бульдозерів (рис. 13.6).

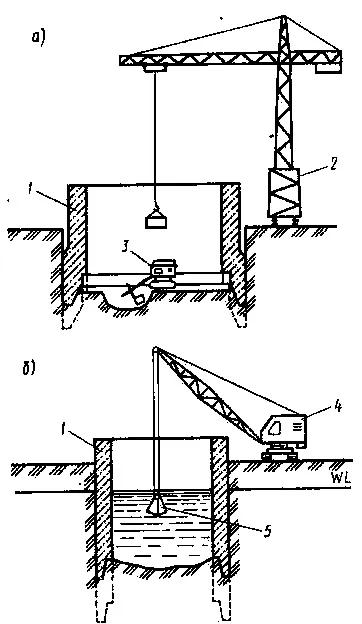

Мал. 13.6. Розробка грунту в опускному ко-дязя:

а - насухо за допомогою екскаватора; б - під водою за допомогою грейфера; 1 - колодязь; 2 - баштовий кран; 3 - екскаватор; 4 - кран-екскаватор; 5 - грейфер

Глибина розробки грунту на одну «посадку» колодязя прини-мається рівною 1,5. 2 м при використанні екскаваторів і буль-Дозер і не більше 0,5 м при застосуванні засобів гідромеханізації.

Для осушення порожнини колодязів при їх зануренні за схемою насухо в водонасичені грунти застосовують два способи: відкритому-тий водовідлив і глибинне водозниження.

Відкритий водовідлив застосовують в стійких грунтах з відносно малим коефіцієнтом фільтрації (k<1 м/сут) или при разработке скальных и полускальных грунтов, когда и при больших притоках воды исключена возможность выпора грунта из-под ножа. Открытый водоотлив осуществляется откачкой воды насосами из водосборных пионерных траншей и приямков (зумп-фов), заглубленных на 1. 2 м ниже разрабатываемого грунта в ко-лодце. По мере разработки грунта и опускания колодца зумпфы систематически заглубляют.

Випереджаючий глибинне водозниження застосовують в тому слу-чаї, коли через великі приток води відкритий водовідлив за-трудняет виконання робіт в колодязі або необводнених грунти нестійкі і не виключені напливи ґрунту з-під ножа всередину колодязя. Глибинне водозниження здійснюють голкофільтрами або глибинними насосами, розташовуючи їх по зовнішньому периметру колодязя.

Якщо через великого припливу води в колодязь важко або еконо-мически недоцільно організовувати водовідлив або водопоні-ються, а також при наявності нестійких ґрунтів, які загрожують на-пливу з-під ножа, колодязі занурюють за другою схемою, т. Е. З розробкою грунту під водою.

Розробка грунту під водою здійснюється переважно екскаваторами, обладнаними грейфером (рис. 13.6, б). При раз-розробці дрібнопіщаних і пливунних грунтів, щоб запобігти їх наплив з-під ножа, рекомендується піднімати рівень води в колодязі на 1. 3 м вище рівня підземних вод, накачуючи в нього воду.

Недоліками занурення опускних колодязів з розробкою грунту під водою є складність контролювання цього про-процесу і труднощі видалення великих включень.

Занурення опускних колодязів в тиксотропних сорочках. Для подолання сил тертя, що перешкоджають зануренню колодязя, доводиться збільшувати його вага, для чого стіни роблять значно товщі, ніж це потрібно з умови міцності. Однак і при великій вазі колодязя на практиці нерідко відбувається його залежить-ня в грунті, коли сили тертя зростають настільки, що даль-нейшее занурення припиняється ще до досягнення спорудою проектної позначки.

Для зменшення сил тертя інж. А. В. Озеров в 1945 р пред-покладав метод занурення колодязів в тиксотропної сорочці. Суть методу полягає в наступному. Завдяки уступу, устраіваемо-му в ножової частини зовнішньої стіни колодязя, при зануренні навколо нього утворюється порожнина (рис. 13.7). Для забезпечення устої-чивости грунту стінок порожнини від зсуву або обвалу її заповнюють глинистим розчином з тиксотропні властивості, який і утворює навколо колодязя так звану тик з трой-ву сорочку. В результаті контакт колодязя з грунтом при нор-мальном його опусканні відбувається тільки в межах ножової частини, що має щодо відповідності-но невелику площу боко-вої поверхні. Вище ножі-вого ділянки стінка колодязя і грунт розділені тиксотропії-ної рідиною, що значите-льно знижує сили тертя по зовнішній поверхні обо-лочки. Це практично ис-ключает небезпека зависання опускних колодязів в процесі занурення і дозволяє різко зменшити їх вагу.

Мал. 13.7. Схема занурення опускного колод-ца в тиксотропної сорочці:
