1 - Абсолютна відмітка устя свердловини; 2 - величина напору; 3 - абсолютна відмітка підошви верхнього

8.2.3. Схема недосконалою свердловини (колодязя) при горизонтальному водоупоре

Свердловини та колодязі, призначені для відкачування води або використовуються для стаціонарних спостережень, обладнають фільтрами. Фільтри призначаються для затримки часток породи, забезпечення стійкості колодязя (свердловини) і оточуючих порід. Найпростіший фільтр являє собою звичайну трубу, стінки якої мають круглу або щілинну перфорацію для пропуску води.

Грунтовий водоносний горизонт

Схема недосконалого колодязя, пройденого в грунтових водах, наведена на рис. 18.

Дебіт недосконалою свердловини в безнапірних водах в разі примикання фільтра до рівня грунтових вод визначається

де ξ - додаткове фільтраційне опір.

Мал. 18. Схема недосконалого колодязя в ґрунтовому водоносному горизонті

де l = l1-S / 2 - розрахункова довжина незатопленого фільтра; m = Н -S / 2 - розрахункова потужність водоносного пласта. Інші позначення ті ж, що і для досконалої свердловини.

Додаткове фільтраційне опір визначається по табл. 18.

Значення додаткового опору недосконалих свердловин

Схема колодязя з плоским дном, заглибленого в горизонт грунтових вод, що працює тільки своїм дном, наведена на рис. 19.

Приплив води до колодязя при відкачці, за умови надходження води тільки знизу (через дно) визначається:

де T = Н -S-l - відстань від дна колодязя до водоупора, м; R = 2S - радіус впливу (формула Кусакина).

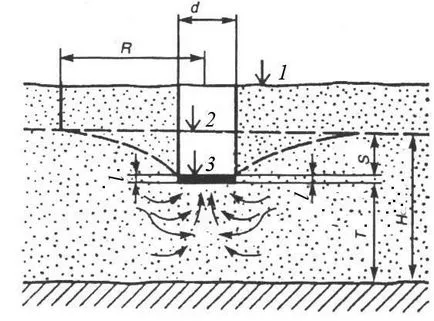

Мал. 19. Схема колодязя з плоским дном в грунтовому водоносному горизонті

1 - Абсолютна відмітка поверхні землі; 2 - рівень ґрунтових вод;

3 - Абсолютна відмітка дна колодязя

Напірний водоносний горизонт

Схема недосконалою свердловини, що розкрила напірні води, наведена на рис. 15, стр. 48.

l - довжина водоприймальної частини фільтра, рахуючи від підошви верхнього водоупора.

Дебіт недосконалою свердловини в напірних водах в разі примикання фільтра до покрівлі водоносного пласта визначається:

де ξ - додаткове фільтраційне опір, що визначається за таблицею Верігіна, інші дані ті ж, що для досконалих свердловин. Інші позначення ті ж, що при розрахунку досконалої свердловини.

8.3. Визначення водопритоків до горизонтальних водозаборів

До горизонтальних водозаборів відносяться канави, траншеї, які призначені для зниження рівня ґрунтових вод. Вони входять в систему дренажних пристроїв. При розрахунках враховується, що канави можуть бути досконалого і недосконалого виду та приплив води до них може бути з однієї або з двох сторін.

Дренажні траншеї можуть бути відкриті і закриті (рис. 20).

Відкриті більш дрібні ≤ 2,5 м називають канавами, закриті, мають велику глибину - траншеями, використовуються на міських територіях. Для ефективної роботи дренажних канав відстань між ними має бути менше 2R.

Мал. 20. Дренажні траншеї відкритого і закритого типу

а) відкрита канава; б) закрита канава; 1 - дренажна труба; 2 - фільтруючий матеріал; 3 - шар глинистого грунту для запобігання фільтруючого матеріалу

від атмосферної води

Досконала дренажна канава.

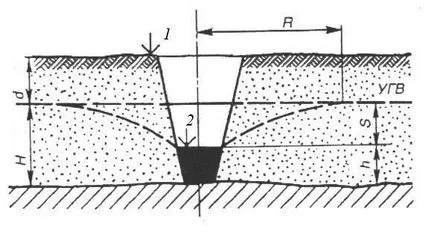

Розрахункова схема для визначення двостороннього припливу до досконалої дренажної канави в басейні грунтових вод, наведена на рис. 21.

Мал. 21. Схема досконалої канави в грунтовому водоносному горизонті
