Зворотний клапан для води для насоса види, ціни і принцип роботи
Ч об система водопроводу в приватному будинку правильно функціонувала, необхідно грамотно її встановити, не загубивши дрібниць. Наприклад, непомітним, але дуже важливим пристроєм є зворотний клапан для води для насоса. Якщо цей елемент буде відсутній або прийде в непридатність, то система водонапірної станції буде працювати неправильно. Вода буде надходити в будинок з помітною затримкою, натиск буде поганим, а при слабкій роботі насоса зовсім зникне. Наявність клапана дозволяє отримати воду миттєво, після того як ви відкриєте кран.
Зовнішній вигляд виробу
Зворотний клапан для води для насоса: принцип дії
Дане пристосування найчастіше встановлюється на спеціальних станціях, які включені в систему водопроводу. Завдання цього елемента системи - перешкоджати змішуванню води. Працює він за таким принципом: рідина може пройти тільки в одному напрямку, вийти в протилежну частину труби вона не зможе. Це необхідно для того, щоб вода з колодязя або свердловини не могла вийти назад і прямувала в водопровід. Якщо система оснащена таким клапаном, то при відкриванні крана не буде потрібно чекати, поки насос накачає воду: вона поллється відразу. При відсутності пристрою в системі накопичується повітря, і доводиться спочатку випускати його, чекаючи, поки піде вода.

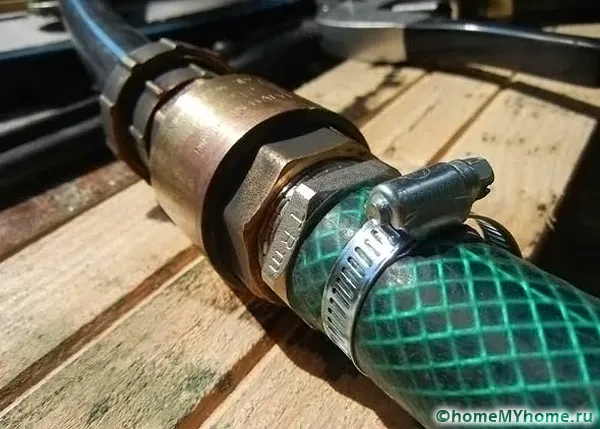

Різьбова частина деталі
Сама станція може перебувати як на поверхні колодязя або свердловини, так і в спеціально відведеному для цього місці в будинку. В цьому випадку в свердловину буде опущена труба, оснащена сіткою від сміття і зворотним клапаном для води для насоса.
Якщо насос використовується в міській квартирі, то даний елемент дозволяє уникнути ефекту, коли при відкриванні одного крана натиск впаде в іншому. Така конструкція в квартирі не завадить, якщо планується установка бойлера. Монтувати його потрібно не тільки на стояк холодної, але і гарячої води. Це допоможе уникнути втрати нагрітої рідини. Без цього механізму частина вашої води дістанеться сусідам, які живуть поверхом нижче. Таким чином, зворотний клапан дозволяє економити електроенергію, так як рятує систему від непотрібних втрат.
Зворотні клапани для насосних станцій: типи конструкції
У продажу можна знайти велику кількість подібних пристосувань, які відрізняються по конструкції, матеріалу, розміром, і кожен має свої особливості при установці:
- Зворотний клапан для води для насоса найчастіше можна зустріти з замикаючим елементом підйомного типу. Пристрій оснащений затвором, який піднімається вгору або опускається вниз, перешкоджаючи руху води. Коли вода надходить, затвор піднімається і пропускає її, а при падінні тиску затвор опускається і не дає рідини повернутися. Рухається механізм завдяки спеціальній пружині.
Принцип дії клапана
- Зворотні деталі для насоса кульового типу. Даний вид пристроїв має кулястий затвор, який перегороджує шлях рідини. При тиску напору води пружина піднімає куля, і система пропускає воду, а після того як натиск падає, елемент закривається.

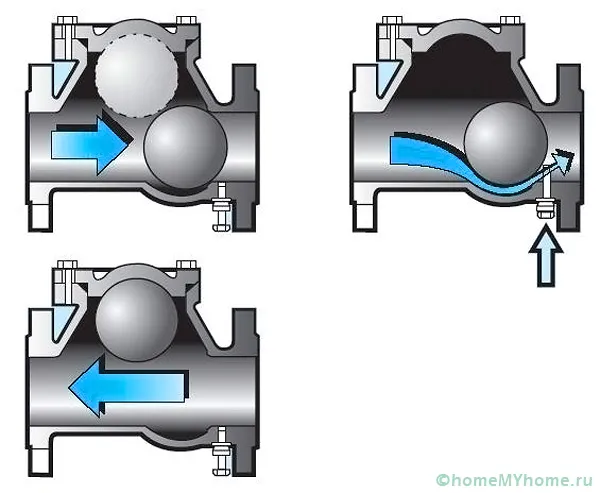

Пристрій кульового вироби
- Дисковий елемент. Він має затвор у вигляді диска, який переміщається уздовж своєї осі за допомогою пружини.
Конструкція дискового елемента
- Двостулкові пристрою. Їх затвор має дві стулки, які складаються при тиску води, а коли тиску немає, закриваються; все це приводить в дію пружина.

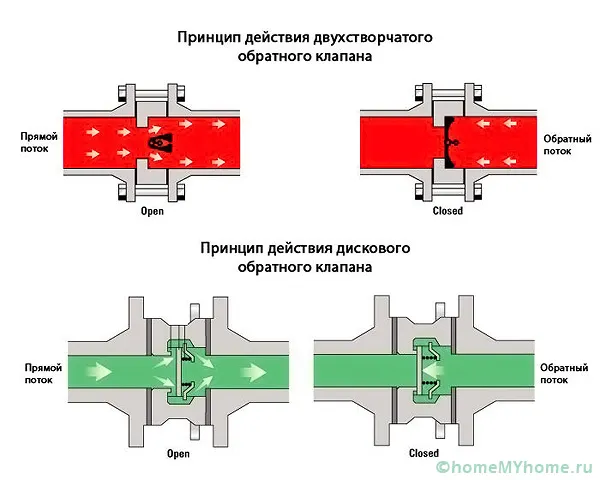

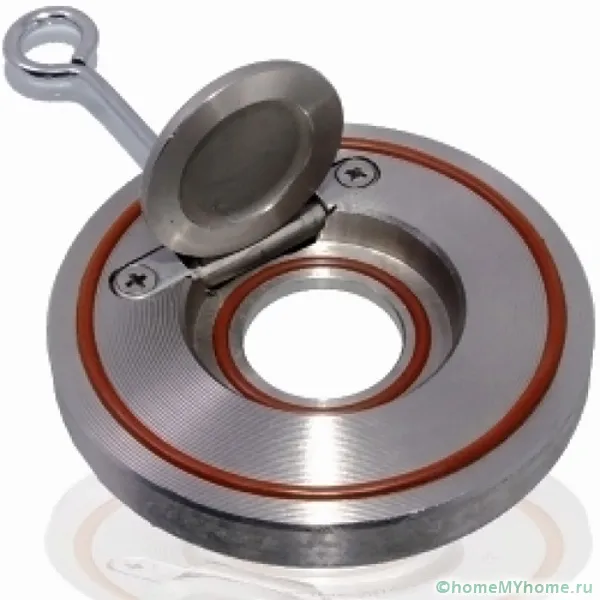

Дискові і двостулкові пристосування
У побуті найчастіше застосовується деталь з підйомним типом механізму. Його можна ремонтувати, замінюючи пружину.

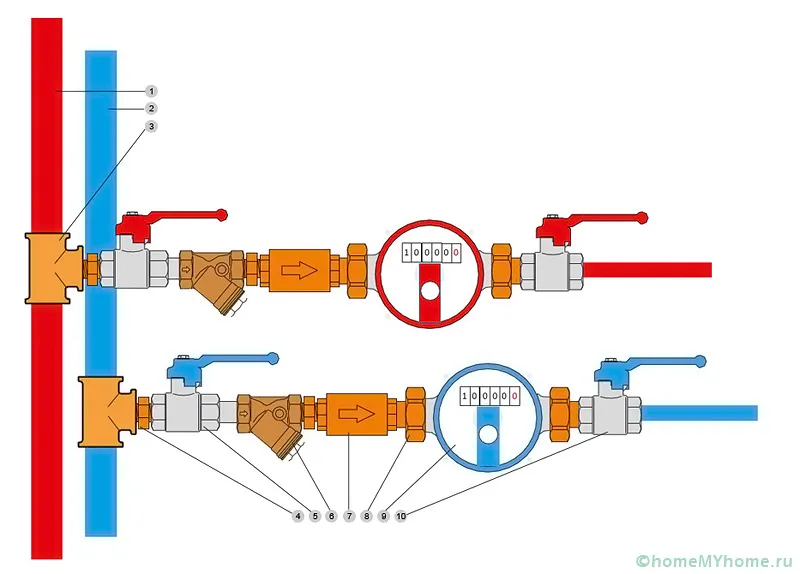

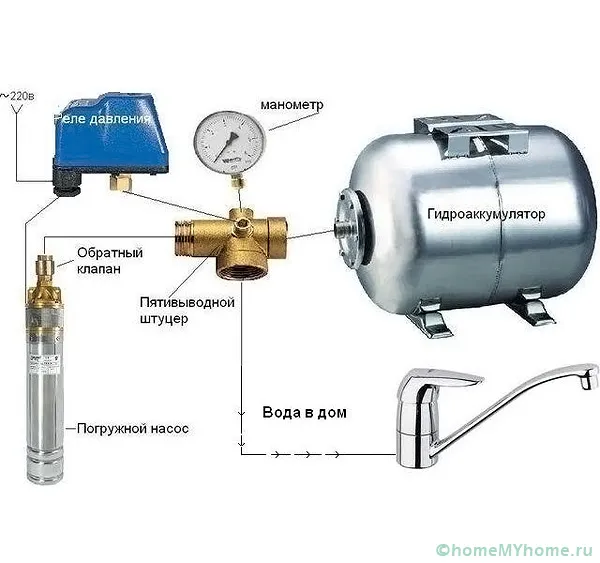

Схема установки для станції
Клапан зворотний пружинний муфтовий: види за матеріалом
Вироби можуть проводитися з різних матеріалів:
- Латунь - найбільш популярний матеріал. Він не іржавіє, простий в обслуговуванні, добре підходить до всіх типів труб.

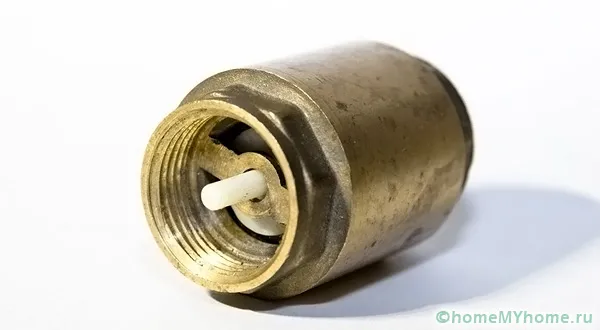

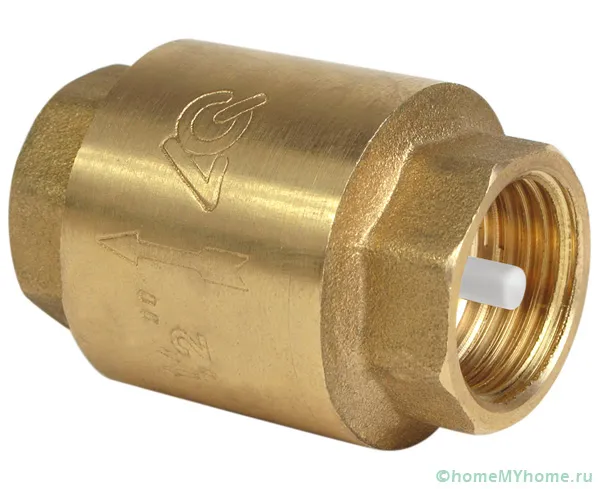

Латунний корпус клапана

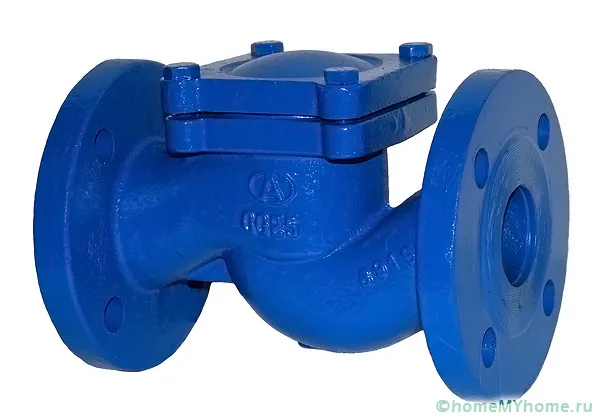

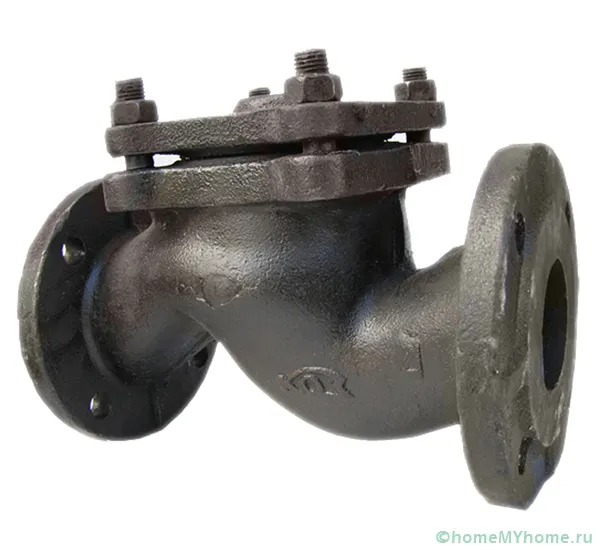

- Чавунні корпусу можна зустріти значно рідше. Цей матеріал піддається корозії, на ньому досить швидко накопичуються різні відкладення. Зазвичай чавунні вироби застосовують на трубах великого діаметра, і в побуті їх не використовують.
- Нержавіюча сталь. Вона є найнадійнішим, а й найдорожчим матеріалом: елементи з неї прослужать значно довше будь-яких інших. Вони не бояться корозії і впливу різноманітних речовин, на корпусі не скупчуються відкладення.

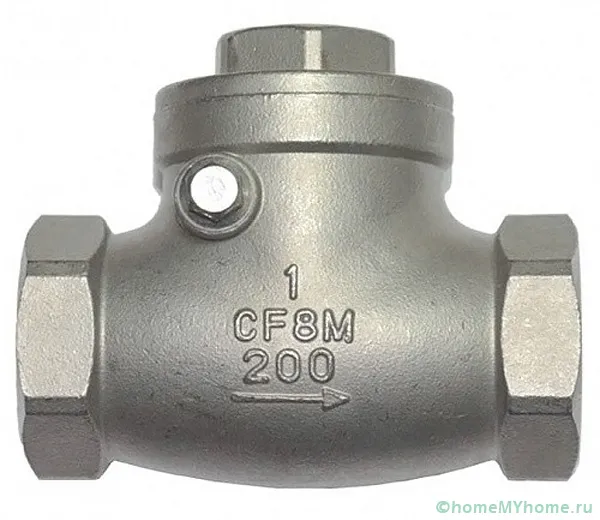

Корпус з нержавіючої сталі
- Комбіновані: корпус такого виробу може бути з різних матеріалів, наприклад, поєднувати латунь і нержавіючу сталь. Затвор будь-якого пристрою найчастіше з пластика.

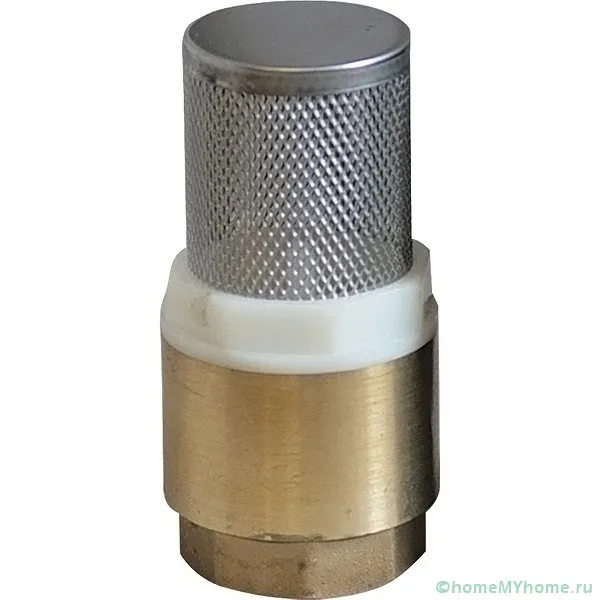

Універсальне пристосування зворотного типу з сітчастим фільтром
Корисна інформація! Вибираючи клапан для домашнього використання, купуйте латунний. Він служить досить довго, а вартість його набагато нижче сталевого.
Відмінності за способом кріплення
Більшість пристроїв кріпиться за допомогою муфти. Для цього потрібно два переходи з різьбленням, які підбираються за розміром трубопроводу. Можуть бути використані і кріплення фланцевого типу. Найчастіше їх мають чавунні елементи великого діаметру. Такі фланці стягуються болтами. Цей вид фіксації також актуальний для невеликих виробів, коли на трубі немає місця для іншого кріплення.
Фланцеве з'єднання - один з кращих варіантів
Пружинний зворотний муфтовий клапан є найбільш часто застосовним. Його використовують в квартирах для установки на трубопровід, водонагрівач, такі вироби встановлюють після лічильника, що не дозволяє йому крутитися в інший бік. Пристрої такого типу не дають випорожнитися трубах, якщо відбувається злив води в стояку.
Пристрій пружинного механізму: він складається з латунного корпусу, який розбирається на дві частини. Між половинками розміщують рухливий золотник. Він зазвичай з пластика. У рух такий золотник наводиться напором води і пружиною.

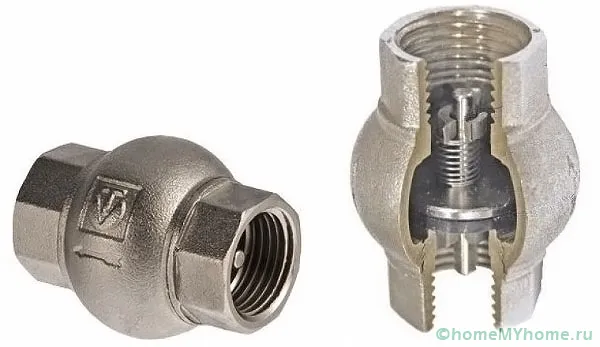

Пружинні елементи: корпус і внутрішня частина
Зворотні клапани для заглибних насосів. правила установки
Перед початком установки потрібно правильно вибирати те місце, куди деталь буде встановлена. Місце диктується типом насосу. Підібрати можна будь-який елемент, він буде взаємодіяти з пристроєм незалежно від його типу, марки і моделі. Це пов'язано з тим, що принцип роботи у обладнання однаковий. Зворотні клапани для заглибних насосів цілком можливо замінити самостійно, для цього буде потрібно уважно вивчити пропонований матеріал.

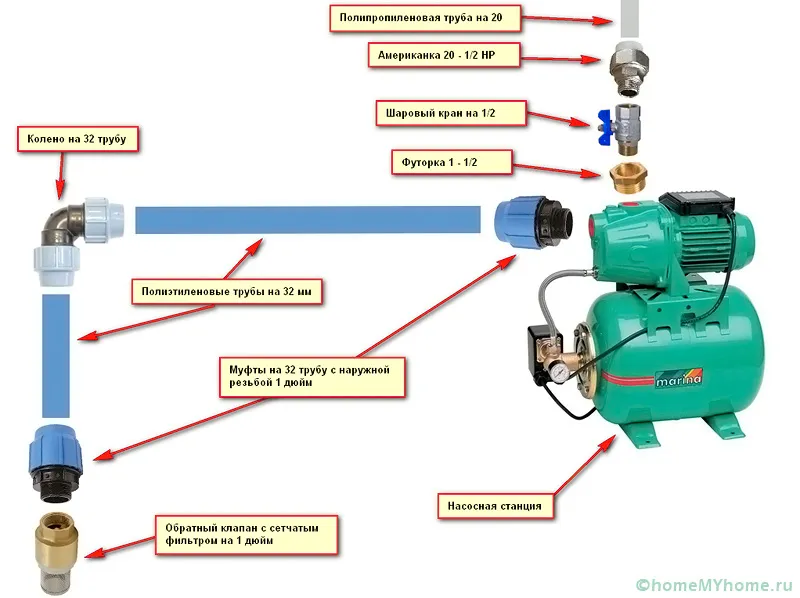

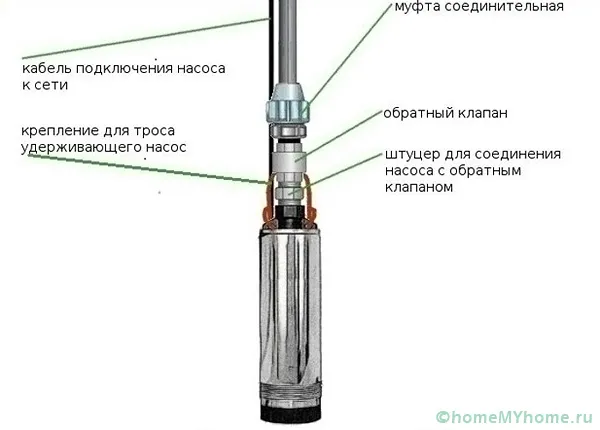

Схема з'єднання з насосом
Більшість насосів вже з заводу оснащено необхідної деталлю. Є таке пристосування як на вхідному, так і на вихідному отворі. Додаткові пристрої таких приладів не потрібні.
Якщо ви придбали вакуумний насос, то зворотний клапан необхідно встановити перед гідроакумулятором, але після самого агрегату. З цим видом найкраще взаємодіють пристосування кульового або золотникового типу. Якщо насос поверхневий, він може мати відразу кілька таких елементів. Один з них встановлюється в шланг, по якому надходить вода. Деталь потрібно розмістити на кінці шланга, опущеному в воду. Другий елемент монтують перед гідроакумулятором. До такого приладу підійде виріб будь-якого типу. Деякі моделі є винятком; виробник вказує в інструкції до приладу, які потрібні.
Склад водонапірної системи
Для того щоб встановити зворотний елемент, потрібно врізати його в трубу. Для цього потрібно придбати фітинги та муфти. Перед початком роботи воду потрібно перекрити або зупинити роботу системи, щоб потоки води не заважали. Потім в потрібне місце врізається потрібний елемент.
Корисна інформація! Зробити фіксацію міцнішою можна за допомогою фум-стрічки. Слідкуйте, щоб елемент стояв правильної стороною, інакше він не буде працювати. Якщо він підйомний, перевірте, вертикально чи варто вісь.
Елементи для насосних станцій встановлюються після храповика. Розташовують їх на основний всмоктувальній трубі. Можливий варіант установки безпосередньо перед станцією, але цей варіант поступається першому за якістю, так як в цьому випадку кількість води може значно зменшитися.
Труба може бути наповнений не тільки водою, але і повітрям, який всмоктує насос. Що потрапив в систему повітря зробить її роботу галасливою. Якщо в станції застосовується вібраційний насос, клапан найкраще розмістити перед ресивером. Можна вибирати для цього будь-яке місце в нагнітаючої трубі, але бажано розмістити його в доступному для обслуговування місці.

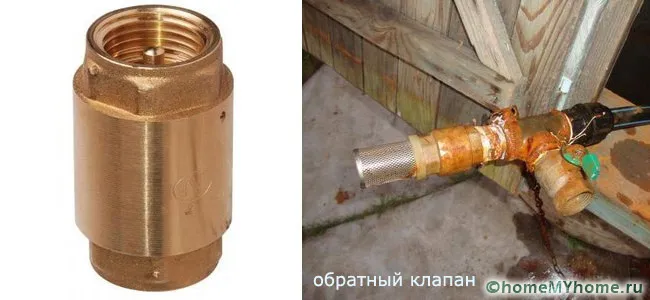

Деталь, закріплена на трубопроводі станції
Монтується предмет найчастіше перед станцією. При установці на працюючій системі потрібно розташувати його між насосом і станцією. Те ж саме робиться, якщо в системі є ресивер. Трубопровід поділяють на дві частини, на одну з яких ставлять клапан. Потім за допомогою згону труби знову з'єднують.
Ознайомитися з процесом установки на різні види обладнання можна нижче:
Ціни на зворотний клапан для води для насоса: огляд виробників
Поради та рекомендації
Вибираючи зворотний клапан, потрібно враховувати систему, на яку він буде встановлений. Також не варто купувати занадто дешеву продукцію маловідомих фірм: зворотний клапан для води для насоса, ціна якого занижена, можливо, зажадає швидкої заміни. Краще заплатити трохи більше, але купити перевірену продукцію.
- Зворотний клапан необхідний для стабільної роботи водопроводу.
- За допомогою цього нескладного пристрою вам не доведеться чекати, поки насос накачає воду в трубу.
- Труби не будуть заповнюватися повітрям.
- Зворотний клапан для води допоможе поберегти електроенергію, так як запобігти втратам теплої води, якщо встановити його, наприклад, на трубу водонагрівача.
- За допомогою цього пристрою можна деякий час користуватися водою, навіть якщо насос відключиться.

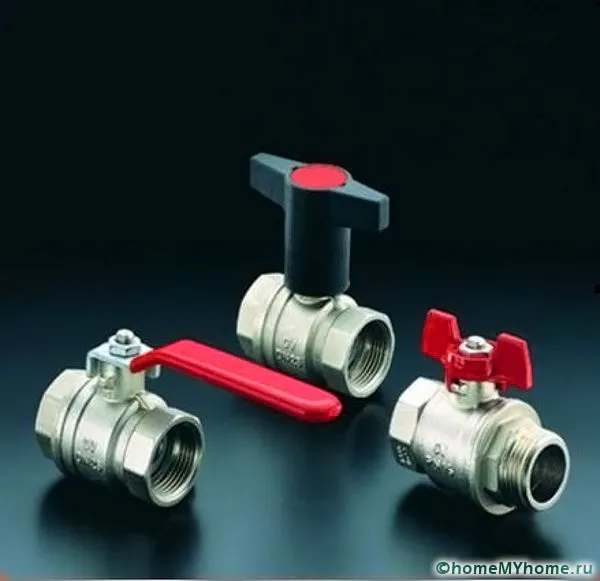

Крани і засувки для насосів і станцій
