Зварювання труб пнд

Полімери проникли практично в усі сфери діяльності сучасної людини. Особливо затребуваний сьогодні поліетилен низького тиску (ПНД). Він зайняв значну за обсягом нішу в сегменті сантехнічного обладнання світового ринку. Сьогодні з нього виготовляється велика частина трубопроводів і до них трубопровідна арматура. У число достоїнств труб ПНД входить легкість монтажу, його може виконати одна людина завдяки невеликій вазі виготовлених з поліетилену виробів.

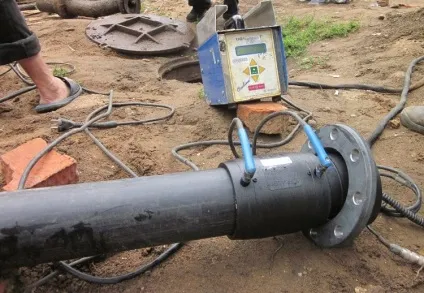

Зварювання труб ПНД проводиться різними методами

види з'єднань

З'єднання ПНД труб бувають наступних типів:

роз'ємні. Під час експлуатації їх можна розбирати. Для створення такого з'єднання використовуються сталеві фланці;
нероз'ємні. Розбирання в процесі експлуатації не можливе.

Останній вид з'єднання проводиться двома способами: за допомогою стикового зварювання поліетиленових труб і за допомогою зварювання поліетиленових труб муфтами.

Монтаж трубопроводу великого діаметра проводиться за допомогою терморезистивних фітингів, а також шляхом зварювання труб поліетиленових встик. У будь-якому випадку з'єднання виходить монолітним і, відповідно, дуже надійним.

Якщо необхідно роз'ємне з'єднання, слід застосовувати фланці

Виконання стикового зварювання труб ПНД своїми руками

Зварювання поліетиленових труб встик вимагає застосування спеціального зварювального устаткування. Але спрощення процесу монтажу обумовлює відсутність необхідності в додаткових деталях. Використовувати таку технологію можна тільки для ПНД труб однакового діаметра.

Корисна інформація! Стикова зварювання труб ПНД тільки тоді вийде якісної, коли вона буде виконана одним швом. Так забезпечується рівна міцність контакту прилеглих частин труб.

Монтаж, що виконується за технологією зварювання поліетиленових труб встик є найбільш універсальним і ефективним. При її використанні зберігається гнучкість поліетилену по всій довжині трубопроводу. Цей процес не створює ніяких складнощів незалежно від передбаченого проектом типу прокладки трубопроводу: відкрита укладання труб, традиційний спосіб або бестраншейная реновація.

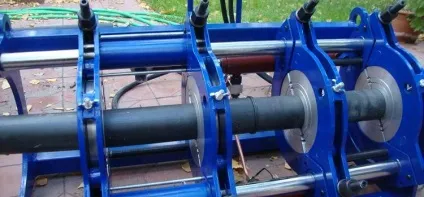

Встик зварюються тільки труби однакового діаметра

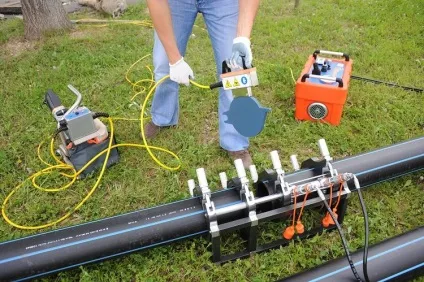

Зварювання поліетиленових труб встик своїми руками за допомогою нагрівального інструменту виконується наступним чином:

спочатку кінці елементів, що зварюються трубопроводу встановіть в центратор зварювального агрегату;
після їх вирівнювання і надійної фіксації очистіть торці труб від пилу і бруду х / б серветкою;
потім обробіть зварюються поверхні механічно за допомогою торці пристрою. Коли вийде рівномірна стружка, товщина якої не буде перевищувати 0,5 міліметра, торцювання припиніть, витягніть пристрій і рукою перевірте взаємну паралельність торців;
якщо ви виявите, що між зварюються поверхнями присутній зазор, що перевищує допустиме значення, операцію торцювання повторіть;
далі за допомогою нагрівального інструменту з антипригарним покриттям нагрійте торці труб, що зварюються;
коли оплавлення торців досягне вищої фази, зварюються поверхні розведіть і витягніть із зони зварювання нагрівальний елемент;
зробивши це, зімкніть зварюються поверхні і почніть рівномірно піднімати тиск притиску, поки його значення не досягне необхідної величини;
шов витримуйте під заданим тиском певний проміжок часу.

На заключному етапі перевірте якість зварювання труби ПНД за зовнішнім виглядом грата, а також по висоті і ширині.

Муфтової спосіб зварювання ПНД труб своїми руками

Сварка, яка виконується цим методом, вимагає наявності спеціального зварювального апарату - паяльника, укомплектованого набором спеціальних насадок. Діаметри насадок відповідають стандартним значенням цього параметра арматури.

Зварювати труби з даного матеріалу можна і за допомогою спеціального паяльника

При муфтової зварюванні ПНД труб використовуються фітинги. Вони можуть мати різну конфігурацію: муфти, куточки, трійники. Зварюються поверхнями є частини труби і фітинга. Якщо робота виконується своїми руками вперше, можуть трапитися невдалі з'єднання або перекоси.

Корисна порада! З огляду на вищесказане, фітинги купуйте із запасом.

Муфтова зварювання може виконуватися в обмежених умовах, там, де осьове переміщення труб обмежена. Нагрівання поліетиленових компонентів здійснюється контактом з нагрітою виконаної з металу зварювальної насадкою. В її конструкцію входять 2 згвинчуються частини. Внутрішня поверхня фитинга нагрівається частиною насадки, що отримала назву Дорн. Інша половина називається гільзою. У неї вставляється труба. Для того щоб вставити насадку в отвір паяльника, Дорн і гільзу необхідно свінтіть. Технологія муфтової зварювання передбачає виконання таких дій.

Підготовка фитинга і зварювальної насадки

Перш, ніж почати з'єднання, потрібно провести деякі попередні роботи.

Обрізка труби спеціальними ножицями до потрібного розміру. Виконати цю операцію необхідно так, щоб перетин зрізу було строго перпендикулярним поздовжньої осі труби.
Очищення поверхонь, що піддаються зварюванні поліетиленових частин. Щоб виключити додаткове охолодження, вільні кінці труб закриваються пробками.
Очищення поверхні зварювальної насадки від залишків раніше виконаної роботи.

Проробивши ці підготовчі операції, нагрійте насадку до зварювальної температури. Про те, що значення цього параметра досягло необхідної величини, вам просигналізує індикатор, який встановлений на корпусі паяльника.

Для труб ПНД існують фітинги різної форми і призначення

Поліетиленова труба вставляється в гільзу до упору, і фітінг надягають (теж до упору!) На Дорн. Через різницю в діаметрах виконання цих дій зажадає від вас додатки певних зусиль. Робити все потрібно швидко, але акуратно. Нижче наведена таблиця часу зварювання. У ній містяться дані про труби з найбільш затребуваними зовнішніми діаметрами.

Тут: Dнар - зовнішній діаметр, Tнагр - час нагрівання, Tсоед. - час з'єднання, Tохлажд. - час охолодження.

Під час введення труби і надягання фитинга до упору, надлишковий шар їх поверхонь розплавляється і видавлюється назовні. В результаті на крайках деталей, що зварюються формується так званий грат - кільцевої валик.

У момент, коли фітінг і труба досягнутий упору, натиснення слід припинити. Це дуже важлива вимога. Його невиконання призведе до того, що з'єднання буде невдалим. І покладатися на те, що збільшення опірності просуванню деталей просигналізує про досягнення упору, особливо не варто. Через оплавлення матеріалу воно зросте незначно, і ви його можете не помітити.

Корисна порада! Щоб не пропустити цей момент, на трубі нанесіть фломастером ризику.

Заключний етап представляється методики, як зварювати трубу ПНД своїми руками муфтовий способом, дуже важливий. Через кілька секунд після того, як упор буде досягнутий, зніміть деталі з насадки. Потім вставте трубу в фітінг так, щоб вона вперлася в кільцевої валик. Отриману суцільну деталь до моменту її охолодження оберігайте від випадкових ударів і іншим різким діям.

Електромуфтове зварювання поліетиленових труб

Для реалізації з'єднання такого типу використовується муфта, оснащена заставними електронагрівальними елементами. З економічної точки зору зварювання труб ПНД, виконувана за цією технологією, менш вигідна порівняно зі зварюванням встик.

При зварюванні електромуфти внутрішній простір труби на стику не зменшується

Однак такий спосіб користується великою популярністю завдяки тому, що рівень прохідності труб не знижується, оскільки на їх внутрішній поверхні грат не утворюється. А в обмеженому просторі, коли розмістити габаритний агрегат для зварювання не представляється можливим, цим способом альтернативи немає.

З'єднання двох труб ПНД в прямолінійний ділянку виробляють найчастіше за допомогою простої електромуфти. Але для виконання цієї операції придатні також сідлові відводи і електрофузіонние трійники. Нижче піде мова про те, як зварювати ПНД труби своїми руками з використанням саме електромуфт. Крім рук, вам буде потрібно електрофузіонний зварювальний апарат. Сварка виконується поліетиленовим звареним фитингом.

Цьому виробу притаманні деякі особливості. У нього вбудовані спеціальні спіралі, службовці в якості нагрівальних елементів. Розплавлена від нагрітої спіралі частина тіла фітинга з'єднаються з пластиком деталей, які формують трубопровід. При цьому спіраль назавжди залишається в монолітному шві. За такою технологією створюється з'єднання високої міцності. Однак вона відносно дорога. Найчастіше використовується при складанні газопроводів.

На внутрішній поверхні муфти розташовані спіралі, які нагрівають труби

Проведення електромуфтового зварювання ПНД труб передбачає виконання таких дій:

за допомогою спеціального різака трубопровід розрізається на частини потрібного розміру;
очищення від бруду і знежирення внутрішньої поверхні електромуфти і зварювальних поверхонь труб ПНД;
нанесення на труби рисок, що дозволяють контролювати глибину введення;
для виключення додаткового охолодження вільні кінці трубопроводу закриваються заглушками;
спеціальними проводами зварювальний апарат з'єднують з електромуфти і натискають на апараті кнопку «Старт»;
закінчення зварювання здійснюється автоматичним відключенням апарату. Використовувати отримане з'єднання можна не менше ніж через годину.

Важливо! Обов'язковою умовою виконання якісної електромуфтового зварювання є нерухомість деталей під час процесів розігрівання і охолодження.

До зварних з'єднань пред'являються такі вимоги:

розташовуватися зварений шов повинен не нижче зовнішнього рівня поверхні труби;
зміщення зварюваних відрізків відносно один одного не повинно перевищувати 10 відсотків від товщини стінки поліетиленової труби;
висота валика якісного зварного шва на трубах, товщина стінок яких не більше 5 мм включно, повинна бути до 2,5 мм. Якщо з'єднуються труби з товщиною стінок 6 ... 20 міліметрів, його висота не повинна перевищувати 5 мм.

Вибираючи спосіб з'єднання, враховуйте умови експлуатації створюваного трубопроводу. Тільки тоді вся система буде функціонувати надійно тривалий відрізок часу.
