Труби, що виготовлені з поліетилену, використовуються дедалі активніше. Технічні характеристики подібних виробів дозволяють застосовувати їх для виробничих потреб і в процесі будівництва трубопроводів побутового призначення. Висока якість при відносно невеликій ціні поліетиленових труб створює на них стійкий попит. Крім того, вони прості в монтажі і з'єднанні. Розглянемо, як відбувається зварювання поліетиленових труб в домашніх умовах.

З'єднання поліетиленових труб

Ті, хто вирішив замінити старий трубопровід на пластиковий, безперечно, гідно оцінять сучасне різноманітність видів пластику. Але з іншого боку широкий асортимент породив певні складності, тому що кожен вид до себе вимагає при монтажі особливого ставлення. Особливо стійкими до зовнішніх чинників і надійними виступають труби із спеціального матеріалу - так званого зшитого поліетилену.

Труби, які виготовлені з поліетилену, можна використовувати для будівництва напірного і безнапірного трубопроводу. Подібні труби в побутовому плані застосовують, найчастіше, для складання системи подачі води. Щоб виконати установку трубопроводу своїми руками, домашнім майстрам важливо знати параметри з'єднань поліетиленових труб.

Основні види з'єднань поліетиленових труб: з'єднання за допомогою додаткових сполучних елементів, які називаються фітинги, стикова і Електромуфтове зварювання. З рознімними сполуками, як правило, все зрозуміло. Розумні з'єднання прийнято використовувати при установці внутрішньої частини трубопроводу. Укладання труб за допомогою фітингів виступає настільки простою процедурою, що зробити її вийде у будь-якої людини, який не має ні найменшого досвіду в цій справі.

Однак вибір подібних з'єднань дозволяє здійснювати обмежений спектр робіт, тому при монтажі водопровідної системи без зварювання поліетиленових труб своїми руками не вийде обійтися. Як вид з'єднання зварювання допоможе зберегти міцність і гнучкість трубопроводу. Ще одна важлива перевага - установку труб можна проводити на поверхні землі, після чого укладатися в траншею, також допустимо і безтраншейний метод.

Правила зварювання труб

Технологія методів зварювання поліетиленових труб різна, але відомо кілька основних принципів. На них і варто звернути увагу, приступаючи до будь-якої зварюванні. Давайте розглянемо їх детальніше:

Поліетиленові труби повинні володіти однаковою товщиною стінок і рівним діаметром, бути між собою сумісними фізично і хімічно (дані відомості слід уточнити у виробника).

Методи зварювання труб

І у вас відразу виникло питання - яка технологія зварювання поліетиленової труби краще, і яка взагалі буває зварювання труб. Якщо ви зібралися труби зварювати своїми руками, вам варто досконально розібратися у всій процедурі, в матеріалах і обладнанні, які використовуються при зварюванні поліетиленових труб. У технології зварювання поліетиленових труб немає нічого складного, адже сучасні зварювальні апарати є спрощеними для використання.

розтрубна зварювання

Розтрубна зварювання або як її ще називають «муфтова» передбачає з'єднання труб за допомогою спеціальних фітингів. Фітинги, як і самі поліетиленові труби, рекомендується купувати з запасом на випадок неправильно проведеної зварювання, особливо якщо вам належить виконувати процедуру вперше.

Для даного методу поліетиленовою зварювання рекомендується приготувати спеціальне обладнання, яке представляє собою зварювальний апарат. Ручні зварювальні апарати призначені для ручного зварювання труб і фітингів невеликих діаметрів - до 50 міліметрів. Незважаючи на подібні обмеження, ручні зварювальні апарати виготовляються для всього діапазону поліетиленових труб, що призначені для розтрубної зварки за допомогою фітингів (аж до 125 міліметрів).

Також бувають і механічні зварювальні апарати, які призначаються для механізованої розтрубної зварки поліетиленових труб великого діаметру - від 40 міліметрів і більше, коли велике зусилля суміщення труб і фітинга. Такі пристрої забезпечують швидкість і зручність виконання розтрубної зварки поліетиленових труб, дозволяють домогтися високої якості зварного з'єднання.

Для розтрубної зварки приготуйте такі приналежності:

• Зварювальні насадки або адаптери. Вони потребують періодичної заміни через зношування тефлонового покриття. Під певний діаметр поліетиленових труб потрібно пара насадок відповідного діаметру.
• Ріжучі інструменти. Такі речі необхідні для різання труб при укладанні трубопроводу і для зняття з армованих труб алюмінієвого шару перед зварюванням.

Зварюються поверхнями виступають в даному випадку зовнішня частина труби і внутрішня частина фітинга. Обидві поверхні нагрівають за допомогою зварювального насадки, що складається з таких складових: Дорн - половина для нагріву фитинга і гільза - половина для нагріву кінця труби.

Розтрубну зварювання поліетиленових труб здійснюють у такий спосіб. Зварювальний апарат слід прогріти до потрібної температури. Фітинг надягають на Дорн до упору, згідно з інструкцією зварювання поліетиленових труб. Подібна дія, як правило, вимагає невеликих зусиль. Одночасно з цим одягніть до упору на гільзу кінець поліетиленової труби. Виконайте ці маніпуляції якомога швидше.

Пам'ятайте, що зовнішній діаметр гільзи трохи більше внутрішнього діаметра труби, а внутрішній діаметр фитинга трохи менше зовнішнього діаметра дорна. Зайвий зовнішній шар труб під час нагрівання оплавляется і назовні видавлюється у вигляді валика, який називають грата. Зменшення діаметра труб дозволяє увійти в насадку, призначену для зварювання.

Аналогічним способом грат видавлюється також на фітингу, дозволяючи йому з дорном поєднатися повністю. Деталі рухають в стінку нагрівальної насадки до упору. Цей момент потрібно відчувати рукою, дуже важливо при його настанні припинити будь-який тиск на деталі. Далі деталі слід утримувати в цьому положенні протягом необхідного часу.

По закінченню відведеного проміжку потрібно швидко зняти фітінг, потім вийняти трубу з насадки і поєднати до упору разом дві деталі. Після охолодження ви отримаєте цільну поліетиленову деталь. Після цього вваривают в інший кінець фитинга другу трубу. Якщо ви плануєте апарат для зварювання труб використовувати тільки один раз, доцільніше з економічної позиції не купувати його, а взяти напрокат. Так ви зможете зменшити ціну зварювання поліетиленових труб.

Якість з'єднання буде прямо залежати від правильності виконаних маніпуляцій. При розтрубної зварюванні поліетиленових труб найчастіше допускаються помилки наступного характеру. Перша з них - трубу під час суміщення не вводять до кінця в фітінг, за рахунок чого між внутрішнім упором і трубою формується проміжок. Дане з'єднання зовні виглядає звичайним, але всередині утворюється ділянка з великим внутрішнім діаметром труб і меншою товщиною стінки.

При поєднанні деталей зайві зусилля теж провокують проблеми, пов'язані з надійністю з'єднання. Так, всередині труби під тиском упору фитинга утворюється зайвий грат, який буде створювати в подальшому перешкода току газу або води.

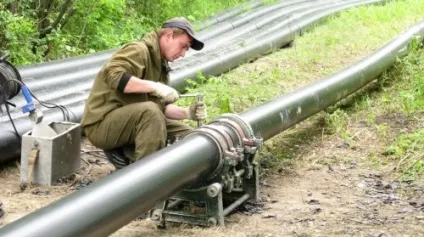

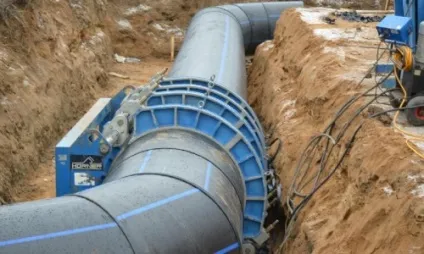

Зварювання труб встик

Найбільшою популярністю користується технологічна карта зварювання поліетиленових труб встик. Вибравши дану методику зварювання, ви зможете істотно скоротити використання електроенергії. Крім цього, зварювання труб встик не вимагає застосування важкої техніки, що полегшує монтажні роботи.

Такою методикою зварюють труби, що мають товщину стінок більше 5 міліметрів і діаметр більше 50 міліметрів. Марка поліетилену зварюються між собою елементів повинна бути однаковою. Тому перед вчиненням стикового зварювання варто впорядкувати труби і фасонні деталі по партіях поставки. Переважно зварювати труби, що випущені в одній партії. До того ж не зайвим буде тестування труб на елліпсность.

Основа технології полягає в розігріві торців труб за допомогою нагрівального інструменту перед процесом розплавлення. При стикуванні труб в цьому стані з'єднання деталей відбувається на молекулярному рівні. Стикова зварювання проводиться в діапазоні від мінус 15 градусів до плюс 45 градусів за Цельсієм.

При зварюванні поліетиленових труб встик відразу ж виникає питання: скільки відрізати від труб. Адже відрізок труби, в кінці кінців, зменшиться на відстань зварювання. Подивіться для цього в інструкцію зварювання поліетиленових труб або виміряйте парну насадку на інструменті. Це відстань буде різним для різного діаметру труб. Наприклад, для 20 міліметрів труби ця відстань складає 14,5 міліметрів, для труби 32 міліметрів - 18 міліметрів відповідно.

Далі рекомендується перед зварюванням кожної деталі водопроводу нанести розмітку, щоб трубу постійно не вимірювати і підвищити повторюваність зварювання. Однаковими з'єднання будуть за зовнішнім виглядом, передбачуваним стане зусилля для одягання і зняття заготовок з розігрітій насадки.

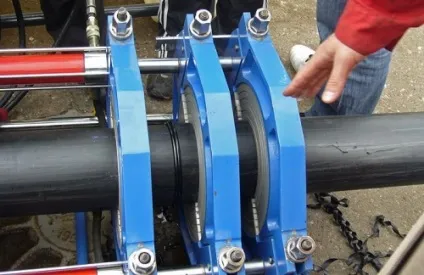

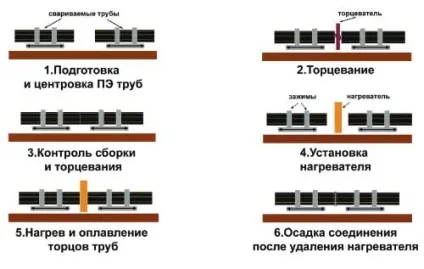

Стикова зварювання поліетиленової труби криється в нагріванні торців зварюваних елементів до вязкотекучего стану і їх з'єднанням під тиском. Кінці труб потрібно закріпити жорстко стане на місце спеціального апарату, між ними розташовують нагрівається плиту. Притисніть торці до плити з певним тиском і витримайте до початку процесу плавлення.

Час нагрівання залежить від діаметра поліетиленових труб і потужності використовуваного апарату. Після того, як ви досягнете необхідного рівня нагріву, видаліть плиту, а труби з'єднайте встик, при цьому потрібно на них тиснути. Тепер залишилося тільки чекати, поки полімерний матеріал повністю охолоне.

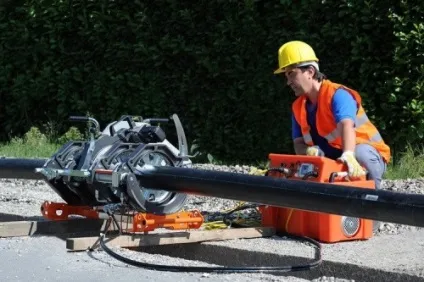

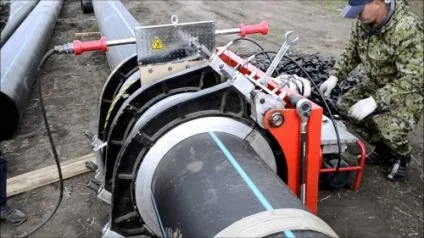

Щоб зварювання поліетиленових труб встик відбувалася максимально швидко і точно, потрібно використовувати апарати з гідравлічним або механічним приводом. Найбільш досконалі апарати мають програмне керування.

Користування таким апаратом відрізняється цілим переліком достоїнств: автоматичний контроль процесу, який виключає дію людського чинника і можливість точного розрахунку часу, який необхідний для зварювання планованого числа труб.

Електромуфтове зварювання труб

Електромуфтового зварювання поліетиленових труб використовують для труб різної товщини стінок і різного діаметру, при монтажі безнапірного трубопроводу - систем дренажу і самопливної каналізації, врізки в діючий трубопровід і ремонті вже існуючих трубопроводів.

Процедура зварювання труб за допомогою електромуфти розраховується на отримання зварних з'єднань, які витримують тиск до 16 атмосфер. Електромуфтового з'єднання є в порівнянні з стикового зварюванням найбільш витратними, а вартість зварювання поліетиленових труб в даному випадку збільшується.

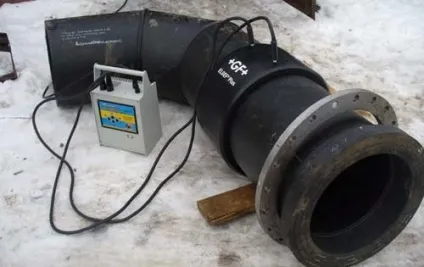

Для здійснення електромуфтового зварювання знадобиться наявність спеціальних фасонних частин, наприклад, електрозварювальних фітингів з заставних електронагрівачем, який розігріває кінці труб. Якщо ви вирішили робити електромуфтового зварювання поліетиленових труб, слід діяти за такою інструкції. Для початку підготуйте необхідні деталі, а також очистіть місце, де будете проводити роботи, виберіть параметри зварювальної роботи, залежно від розмірів труби і заставних деталей.

Потім варто ретельно очистити внутрішню поверхню електромуфти і поверхні, що з'єднуються труб від забруднень. Для очищення і одночасного знежирення виробів рекомендується використовувати серветки, що просякнуті легколетучего рідиною, наприклад, спиртом.

Кінці труб, що зварюються потрібно акуратно і рівно обрізати для уникнення затікання всередину труби розплавленого поліетилену. З поверхні труб видаліть окислений шар. Оксиди, що утворюються в процесі виробництва труб, можна видаляти механічним способом, за допомогою очищення спеціальними скребками.

Труби закріпіть в позиціонері, контролюючи при цьому їх співвісність. Щоб додатково захистити з'єднання від попадання пилу прийнято використовувати обмотку липкою стрічкою. Заглушками закривають відкриті кінці труб, щоб запобігти непродуктивні втрати тепла. До висновків елетромуфти слід подати напругу, в результаті чого фітінг буде розігріватися, зварюючи труби.

Весь час зварювання поліетиленових труб, включаючи час охолодження, місце труби з фасонної частиною має бути жорстко закріплено, і залишатися при зварюванні нерухомим. Не забувайте про заходи безпеки під час проведення зварювальних робіт. Особливо з урахуванням невеликого досвіду зварювання поліетиленових труб, навіть якщо ви вважаєте, що процедура легковиполніма і проста.

Контроль якості швів

Обов'язковою частиною процедури зварювання поліетиленових труб є контроль якості виконаних з'єднань. Продовжувати обробку труб в подальшому можна тільки після огляду всіх виконаних з'єднань. Виконані шви в точності повинні відповідати встановленим технічним вимогам, тільки тоді з'єднання можна з упевненістю визнати якісним.

Трубопровід, зібраний з поліетиленових труб з якісно виконаними з'єднаннями, прослужить кілька десятиліть, не вимагаючи додаткового обслуговування і ремонту. Ось основні вимоги та параметри зварювання поліетиленових труб, які пред'являються до якості шва при візуальному огляді:

• З'єднання на поверхні труби не повинно виглядати, як запала борозенка, тобто воно не повинно розміщуватися нижче загального рівня трубопроводу.
• Важливо витримати співвісність труб. Допускається зміщення зварюваних виробів відносно один одного, але не більше ніж на 10% від товщини стінки. Наприклад, якщо ви зварюєте труби зі стінками, які мають товщину 5 міліметрів, то величина зміщення не повинна перевищувати 0,5 міліметра.
• Також обмежується висота валиків, які утворюються всередині поліетиленових труб і зовні на їх поверхні. При зварюванні труб товщиною 5 міліметрів висота валика не повинна перевищувати 2,5 міліметрів. Якщо товщина стінок труб становить 6-20 міліметрів, то висота валика повинна обмежуватися величиною 5 міліметрів.

Таким чином, поліетиленові труби широко використовуються для складання трубопроводів різного призначення. При виконанні роботи в будинку або квартирі цілком можлива зварювання своїми руками поліетиленових труб. Залежно від розміру труб і призначення трубопроводу вибирається методика зварювання, а освоїти технологію даної роботи не складе великих труднощів. Досить вивчити теоретичні рекомендації та обмеження на проведення процедури, після чого можна сміливо приступати до практики!
