При роботі зварника, практично при будь-якому її вигляді, одним з найголовніших чинників є захист і безпеку. Зварювальний маска хамелеон є одним з тих коштів, які забезпечують виконання цих чинників. Це обов'язкове захисний засіб, який призначений для захисту очей під час зварювання, а також створення нормальних умов для спостереження за зварювальної дугою під час процесу. У стандартних масок спостерігалася одна велика проблема, яка заважала нормально запалити дугу. Адже в опущеному стані вона не дає нормально оглянути місце, де все це буде відбуватися, тому, запалювати доводиться наосліп, що може нашкодити заготівлі. В іншому випадку є ризик швидко зіпсувати зір спалахами дуги. Зварювальний маска хамелеон дозволяє уникнути всього цього, так як в нормальному стані, коли дуга не горить, її затемнення є мінімальним, близько 4 DIN, тому, нічого не заважає огляду. Коли дуга запалюється, то світлофільтр, вбудований в виріб, моментально спрацьовує і затемнення підвищується до значення в 9-13 DIN, в залежності від інтенсивності режиму.

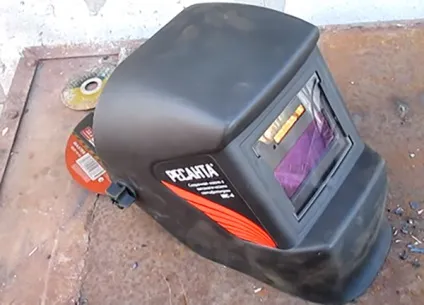

Маска для зварювання Хамелеон

Зварювальний маска хамелеон є відмінним рішенням, яке є на сучасному ринку для професіоналів. Вона забезпечує більшу ступінь комфорту при використанні. Але і тут є велика різноманітність варіантів від різних виробників, з відмінними один від одного характеристиками, тому, питання, як вибрати маску Хамелеон для зварювання. залишається завжди актуальним. Деякі з них розраховані тільки під зварювальний трансформатор для ручного зварювання, або ж розроблені для аргонно-дугового. Існує безліч параметрів, швидко визначитися з якими дозволяє загальноприйнята класифікація. Дана техніка виготовляється відповідно до стандартів ГОСТ 12.4.023-84.

повна класифікація

Сучасні стандарти виробництва припускають, що показники класифікації повинні бути розташовані на поверхні самого виробу. Так як основною особливістю, якою володіє зварювальний маска хамелеон, є змінює свою інтенсивність затемнення світлофільтр, то класифікація проводиться переважно по його основними параметрами і їх відмінностям в різних моделях. На поверхні виробу повинні знаходитися чотири цифри, які вказані через дріб. В даному випадку вони знаходяться в діапазоні від 1 до 3. Щоб простіше зрозуміти, то 1 означатиме найвищий клас, з кращими параметрами вироби, а 3 - найнижчий рівень класифікації. Але крім цього слід знати послідовність:

Перша цифра класифікації, якою володіє зварювальний маска Хамелеон, позначає оптичний клас вироби. Це забезпечує якість видимості через світловий фільтр, що залежить від якості скла і плівки на ньому.

1 - мінімальне спотворення;
2 - середнє спотворення;
3 - зображення може бути досить нечітким.

Друга цифра класифікації показує ступінь розсіювання світла. На даний параметр впливає чистота і якість рідких кристалів, що знаходяться всередині світлового фільтру. Цей параметр показує, наскільки каламутним буде зображення.

Третя цифра класифікації, яка володіє зварювальний маска Хамелеон, показує гомогенність, або як це ще називається - однорідність затемнення. Параметр відповідає за те, наскільки буде рівномірним затемненням на склі при дії відкритої електричної дуги. Звичайно ж, набагато зручніше працювати, коли все затемнено рівномірно.

1 - перепад між різними ділянками становитиме максимально 0,1 DIN;
2 - перепад між різними ділянками становитиме максимально 0,2 DIN;
3 - перепад між різними ділянками становитиме максимально 0,3 DIN.

Четвертою цифрою позначається кутова залежність. Вона являє, наскільки великий вплив має кут попадання спалаху дуги на ступінь затемнення скла світлофільтру.

1 - затемнення мінімально залежить від кута;
2 - затемнення має середню залежність;
3 - затемнення повністю залежить від кута попадання спалаху на світлофільтр.

Пристрій і принцип роботи маски Хамелеон

Зварювальний маска хамелеон багато в чому схожа за конструкцією з іншими виробами подібного роду, якщо брати до уваги корпус вироби. До складу виробу входить:

Корпус маски, він же наголовник, який захищає від технічного впливу і бризок металу;
Світловий фільтр, які автоматично регулює ступінь затемнення, в залежності від виконуваних робіт;
Плата управління настройками світлового фільтру;
Блок елементів живлення, який забезпечує роботу для автоматичного перемикання режимів.

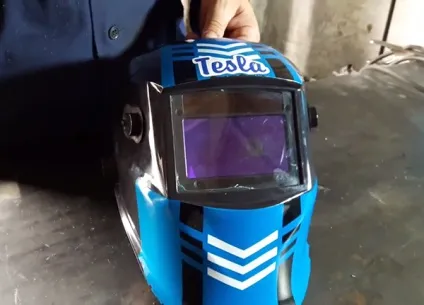

Маска хамелеон для зварювання

У нормальному стані оглядове скло покрито невеликий затемняющей плівкою, яка повинна захищати від відблисків і інших дрібних негативних факторів. В оглядовому склі вбудований світловий фільтр, який складається з декількох шарів рідких кристалів. Їх може бути 3 або 4, в залежності від моделі. Коли зварювальний маска хамелеон знаходиться в спокійному стані і на неї нічого не впливає, то кристали займають одне положення. Але, як тільки їх датчик ловить яскравий спалах дуги, то він тут же дає сигнал в блок управління і він перебудовує кристали в фільтрі так, що вони починають затемнювати зображення. Швидкість спрацьовування складає десятитисячні частки секунди, що і дозволяє не знімати маску під час роботи. Чим яскравіша дуга, тим вище затемнення. Коли робота закінчується і інтенсивний вплив припиняється, то перебудова кристалів тому відбувається не відразу. У всіх моделях створена затримка, яка покликана збільшити безпеку. Затримку можна виставити окремо, щоб знати точно, коли скло знову посвітлішає.

Технічні характеристики масок Хамелеон

Зварювальний маска Хамелеон-інструкція по експлуатації

Перед тим як користуватися зварювальної маскою хамелеон слід вивчити її інструкцію.

Перед самим початком настройки вироби перед роботою, слід дістати його і оглянути, чи немає яких-небудь яскраво виражених дефектів або пошкоджень. Якщо зварювальний маска хамелеон нова, то потрібно витягти захисні пластини і зняти з них плівку, а потім знову поставити панель на місце.

Завжди потрібно перевіряти шлейф, який з'єднує світлофільтри з блоком управління. »

Далі слід перейти до налаштувань. Насамперед потрібно відрегулювати процес підняття і опускання маски, для чого є спеціальні гайки фіксатори. Виріб повинен розташовуватися досить щільно, так як якщо воно буде хитатися, то буде просто заважати роботі. Після цього моно приступати до регулювання кута нахилу. Для цього є спеціальний обмежувач, на який встановлена гайка фіксатор. Її потрібно покрутити за годинниковою стрілкою, щоб забезпечити підняття виробу або навпаки, щоб опустити його до потрібного положення.
Далі слід перевірка сенсорів світлових фільтрів. Для цього не обов'язково запалювати дугу, так як досить направити скло на яскраву лампу. Якщо вікно стає при цьому темніше, то датчики знаходяться в нормі. Застосування з неробочими датчиками призведе до того, що при запалюванні дуги ніякого затемнення не буде.
Коли зварювальний маска хамелеон перевірена, то потрібно виставити необхідний рівень затемнення. Для цього є спеціальний регулятор, який поставить все в задане положення, згідно з наявним режиму.

Як зарядити зварювальну маску Хамелеон

Спосіб зарядки зварювання залежить від того, які саме елемент живлення використовуються в ній. Якщо застосовуються звичайні акумулятори, то зарядка проводиться від стандартної електричної мережі, як це зазначено в інструкції до конкретної моделі виробу. якщо зварювальний маска хамелеон має сонячні батареї, то зарядка повинна проводитися на сонці або в умовах гарного, а бажано цілеспрямованого, освітлення. При наявності двох елементів живлення можна поєднувати види зарядки.

Сонячні батареї потрібно заряджати при досить яскравим світлі, щоб заряд був максимально ефективним. »

особливості вибору

Одним з найважливіших параметрів є швидкість спрацьовування фільтра. Чим вона буде вище, тим безпечніше використовувати виріб, так як мінімізується вплив зварювальної дуги на очі. Слід вибирати такі фільтри, в яких регулювання є плавною, а не ступінчастою, так як це більш комфортно у використанні. Бажано, щоб було кілька елементів живлення різних типів, які можуть підстрахувати, якщо один з них сяде або зламається.

Зварювальний маска хамелеон

Незважаючи на наявні параметри вибору, в першу чергу варто вибирати по зручності знаходження її на голові. »

Чим більше прошарків рідких кристалів, тим краще, незважаючи на вартість таких фільтрів, так як це дозволяє краще реагувати на всі зміни. Бажано, щоб маска не була надто важкою, так як тоді робота в ній стає дуже незручною. Варто звернути увагу на розмір оглядового вікна, так як чим він більший, тим краще можна оглянути деталі, що дозволяє уникнути частого підняття маски.
