Зв’язки по колонах в промислових будівлях

Для підвищення стійкості будівель в поздовжньому напрямку, крім того передбачають систему вертикальних зв'язків між колонами і в покритті.

У будівлях без мостових кранів і з підвісним транспортом міжколонного зв'язку ставлять тільки при висоті приміщень більше 9,6 м.

З метою зниження зусиль в елементах каркаса від температурних та інших впливів вертикальні зв'язку розташовують в середині температурних блоків в кожному ряду колон.

Прішаге колон 6 м застосовують хрестові зв'язку, а при кроці 12 і 18 м - портальні.

Рядові колони з'єднують зі в'язевих колонами розпірками, розміщеними по верху колон, а в будівлях з мостовими кранами - підкрановими балками.

Зв'язки виконують з куточків або швелерів і кріплять до колон за допомогою косинок на зварюванні.

Зв'язки з сталевих колон

Поздовжню стійкість каркаса забезпечують зв'язку:

- надкранової, розташована в крайніх кроках температурного відсіку;

- підкранові, наявні в середньому кроці температурного відсіку.

Для надкранової зв'язків застосовуються два типи схем: V - образні і у вигляді в'язевих фермочек з паралельними поясами. Останні встановлюються по середніх рядах колон при крановому габариті до 3,7 м.

При відсутності проходів надкранової зв'язку одноплощинні, розташовані в площині поздовжніх осей будівлі; при наявності проходів двохплощинні, розташовані в площинах полиць двотавру - шийки колони і з'єднані гратами.

Основна схема підкранових зв'язків - хрестова. За крайніх рядах колон з кроком 6 м при висоті більше 8,5 м хрестовина здвоювали.

За середніх рядах можуть застосовуватися портальні зв'язку при необхідності влаштування проходів або установки обладнання між колонами.

Підкранові зв'язку з двовіткових колонах розташовуються в площині котків крана. Отже, по крайніх рядах вони одноплощинні, за середніми - двохплощинні з сполучної гратами з прокатних куточків.

Підкранові зв'язку по колонах постійного перетину з висотою стінки менше 900 мм одноплощинні, розташовані в площині поздовжніх осей будівлі. При висоті стінки двутавра 900 мм зв'язку двохплощинні, розташовані в площинах полиць двутавра і з'єднані гратами.

Сталеві зв'язку залізобетонного каркаса

Міжколонні сталеві зв'язку розташовуються в середньому кроці температурного відсіку в безкранових будівлях при висоті приміщень від 10,8 м в межах надземної висоти колон; в будівлях з опорними кранами - при будь-якій висоті приміщень в межах висоти підкранової частини колон.

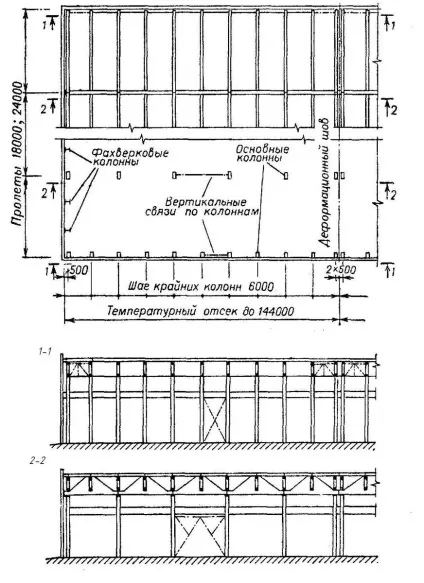

Сталеві зв'язку при кроці крайніх колон 6 метрів

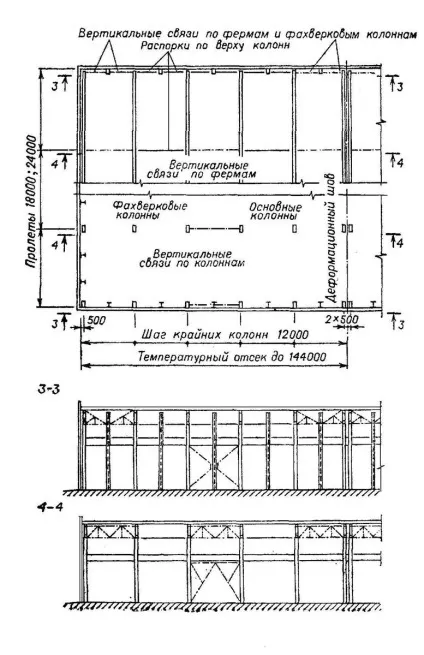

Сталеві зв'язку при кроці крайніх колон 12 метрів

Хрестові зв'язку встановлюють в витягнутих по вертикалі прямокутниках, характерних для кроку 6 м .; портальні - в витягнутих по горізанталі прямокутників, характерних для кроку 12 м.

Рядові колони з'єднуються зі в'язевих колонними розпірками, що проходять по їх верху в безкранових будівлях, або підкрановими балками - в будівлях з опорними кранами.
