Зуб каміна, кладка каміна

Призначення камінного зуба (уступу)

З опрікасаясь зі стінками димосборніка. газ охолоджується, щільність його збільшується і він починає опускатися по стінках вниз, створюючи турбулізацію газового потоку. При неінтенсивному горінні палива можливо «зависання» диму і навіть перекидання тяги з викиданням диму в приміщення.

Рух димових газів в каміні 1) без димового зуба 2) при наявності димового зуба

Викидання диму з тієї ж причини буде відбуватися в випадках підвищеного розміру порталу по висоті. Виключити це явище можна збільшенням швидкості руху газів у верхній частині топливника, що викличе підсмоктування повітря з приміщення в верхню частину порталу. Конструктивно це вирішується пристроєм в формі уступу, перетискають потік газів у верхній частині топливника. Наявність уступу забезпечує деяке збільшення швидкості руху газів і розрідження у верхній частині порталу і, цим самим, виключає викидання диму в приміщення (рис. 2). У цьому - головне призначення уступу. Підтвердженням цьому можуть служити результати досліджень професора Розіна, який отримав графіки швидкостей потоку повітря з приміщення в камінне простір при наявності уступу (рис. Графік швидкостей).

У верхній частині порталу найвища швидкість руху повітря. Тому наявність уступу в каміні дуже бажано, незалежно від його типу і конструкції.

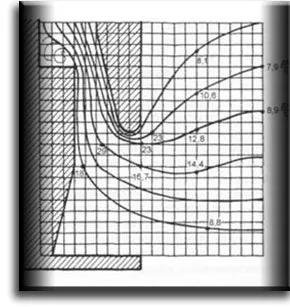

Графік швидкостей на вході в камін

В принципі, можна добитися нормальної роботи каміна і при відсутності уступу, зменшуючи висоту порталу до необхідної величини. Це призведе до зростання швидкості входящегов камін повітря і запобігання викидання диму. Однак при цьому зменшиться віддача тепла випромінюванням і знизиться ККД каміна. що небажано. З іншого боку - порушаться пропорції між складовими частинами каміна, і це негативно позначиться на його зовнішньому вигляді.

Правильно спроектований топливник, при дотриманні всіх інших правил, забезпечить нормальне функціонування каміна в усіх випадках, в тому числі і при поєднанні каміна з піччю і наявності у них єдиного димоходу.

У практиці будівництва камінів часто уступ або не роблять, або не дотримуються розміри, що призводить до порушення роботи каміна. Почасти це відбувається тому, що в наявній вітчизняній літературі не робиться акценту на його важливість у забезпеченні нормального функціонування каміна. Навіть досвідчені пічники не завжди розуміють його призначення. Зустрічається у вітчизняній літературі і що існує серед окремих практиків думку, що уступ служить для затримування опускаються по задньої стінки димосборніка газів, не пропускаючи їх в топковий простір, не зовсім переконливо. Холодні гази опускаються не тільки по задній, але і по передній, і по бічних стінок, де уступів зовсім немає, причому площа бічних і передніх стінок більше, ніж задньої. Інше твердження, що призначення зуба полягає в зборі випали сажових відкладень, мабуть, остаточно переконує початківця пічника в непотрібності такого уступу. Графіки, побудовані проф. Розіним, є переконливим доказом дійсного призначення уступу в каміні.

Фото: Навісний камін

До головних розмірами каміна, визначальним режим його роботи, відносяться розміри порталу, отвори в верхній частині топливника, положення димового карниза (зуба) по висоті топливника, розміри камери димосборніка. розміри перерізу димової труби. Всі ці розміри пов'язані один з одним і зміна лише одного з них має спричинити зміну інших.

Новоутворена між конусом і куполом щілину шириною 12-14 см забезпечує той же, що і зуб в звичайному каміні - збільшення швидкості руху повітря на вході в димозбірник.

При проектуванні будь-якого каміна потрібно обов'язково передбачити звуження топливника у верхній частині, після якого має слідувати різке розширення з переходом в димову камеру.
