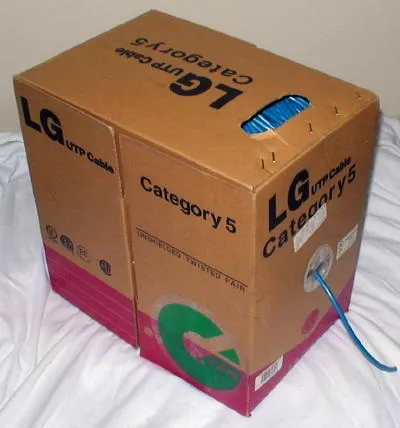

Зроби свій мережевий кабель

Що для цього потрібно

RJ-45 коннектори - Зазвичай йдуть в пакетиках по 50, 100 і т.д. штук і коштують близько $ 0.25 кожен.

Обжимний інструмент - найдорожче з того, що потрібно для створення власної мережі. Варто зазвичай від 10 до 50 баксів в залежності від якості і наворотів. Має сенс купити його, якщо Ви займаєтеся прокладкою мереж час від часу. Зазвичай після 3-4 прокладених мереж інструмент себе окупає. Хороший обжимний інструмент має обтискний пристрій і ножик для обрізання кабелю. Також він може підтримувати обтискання інших конекторів, наприклад RJ-11.

Який кабель Ви хочете зробити?

Існує два типи мережевих кабелів, які використовуються в комп'ютерних мережах: прямий і крос-провід (нуль-хаб).

Прямий: використовується для підключення комп'ютера до хабу / свитчу, кабельному / ISDN / DSL модемів, а також для з'єднання хабів і світчей між собою.

Крос-провід: використовується для з'єднання двох комп'ютерів безпосередньо, без підключення до хабу. Таким способом можна підключати тільки два комп'ютери.

Почнемо, мабуть, з прямого кабелю.

Обрізання, розпарювання і сортування

Відміряйте шматок дроту необхідної довжини. Переконайтеся, що кінці чисті і обрізані під прямим кутом.

Розплетіть жили. Як Ви могли помітити, всередині кабелю 4 пари кольорових жив. Відсортуйте пари за кольором: синій / синій-білий, помаранчевий / помаранчевий-білий, зелений / зелений-білий, коричневий / коричневий-білий.

Іноді, звичайно коли кабель поганої якості, забарвлення погано разлічіма.Ето матиме наслідком те, що Ви можете переплутати пари і кабель не буде працювати. Тому завжди перед покупкою перевіряйте колір жив на соковитість і розпізнавання.

А тепер вирівняйте жили в такому порядку (зліва направо):

Вирівняйте жили в одну лінію. Потім відріжте міліметр або кілька, щоб жили були однієї довжини і стирчали з ізоляції приблизно на сантиметр-півтора.

З'єднання з RJ-45 коннектором

Візьміть RJ-45 коннектор так, щоб пластиковий фіксатор дивився в бік від Вас і вниз. Акуратно вставте відсортовані і вирівняні жили в RJ-45 коннектор. Утримання всіх жив рівно може виявитися трохи складним, тому потренуйтеся. Усередині RJ-45 є напрямні, по одній на кожну жилу. У них-то і треба направити жили до упору.

Переконайтеся, що всі вісім жив встали на свої місця і їх порядок не порушений. У Вас повинно вийти ось так:

Подивіться, як кінець ізоляції сидить всередині RJ-45 і як жили впираються в передню стінку коннектора.

Нижче показано, як НЕ ПОВИННО виглядати з'єднання кабелю і RJ-45 коннектора. Зліва жили занадто довгі і ізоляція не доходить до власника. Справа жили занадто короткі і не доходять до контактної площадки.

В останній раз перевірте, що все зроблено як треба. Потім вставте RJ-45 коннектор у відповідне гніздо обжимного інструменту і плавно зімкніть ручки інструменту.

Тепер повторіть ту ж саму процедуру з іншим кінцем кабелю. Використовуйте ту ж схему, що і для першого кінця.

Ну ось, Ви отримали прямий провід для комп'ютерної мережі.

Крос-провід можна зробити, слідуючи тим же кроків, що і для прямого проводу. Різниця в тому, що порядок жив для другого кінця кабелю відрізняється від прямого проводу. При прямому проводі порядок жив на обох кінцях однаковий. Крос-провід має на своїх кінцях різний порядок розташування жив.

Перший кінець відсортуйте по тій же схемі, що і прямий провід:

Другий кінець потрібно впорядкувати за наступною схемою:

Якщо придивитися, то можна побачити, що зелена і помаранчева пари просто міняються місцями (як би перетинаються). Звідси і назва - крос-провід.

Як тільки зробите крос-провід, не забудьте позначити його маркером, а то потім довго будете розбиратися, який з кабелів прямий, а який крос.

Як тільки Ви зробили свій кабель, його потрібно оттестировать. Приблизно за $ 20-30 Ви можете купити тестер для кабелю. Вставте обидва кінці кабелю в гнізда тестера і поспостерігайте за лампочками. Якщо вони горять, то Ви можете привітати себе з якісно виконаною роботою. Якщо Ви не обтяжені зайвими баксами, а в межах досяжності є хаб або світч, можете зробити з кабелем наступне: застроміть один кінець кабелю в мережеву карту (комп'ютер і хаб повинні бути включені), а інший - в хаб. Якщо лампочка на хабі навпаки гнізда горить - значить все ок.
