Зображення на телевізорі розтягнуто по горизонталі

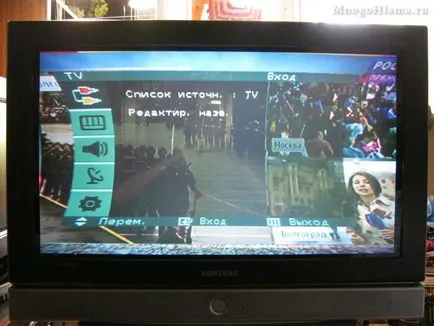

Черговий сюрприз підкинув мені телевізор Samsung WS32Z31HSQ. Останнім часом він став довільно розтягувати картинку по горизонталі. Власне на фото нижче результат цього косяка, спеціально включив меню по якому краще видно як роз'їхалася геометрія у прямокутника зверху і знизу. Спочатку на телевізорі виставлений режим 4: 3 (тобто з вертикальними чорними смугами по краях). Але як тільки в ньому щось коротить, то зображення розтягується на всі боки, навіть за екран їде.
У цій темі я вже колупав цей телевізор, там він йшов постійно в перезавантаження. Але тут на жаль так просто не вийшло виявити неполадку. Тому пішов просити допомоги в співтовариства радіоаматорів ВК. Там як завжди, хто то ввічливо посилає, мовляв, не х. й лізти, якщо не розбираєшся, клич фахівця. Але були і слушні поради, але на жаль мені вони не допомогли, тому вже почав впадати у відчай. Але перед тим як, бігти за новим телевізором, вирішив ретельніше перевірити викруткою контакти на доріжках від приблуди під назвою Вихідний трансформатор (ТДКС). Ось тут якраз причина цього косяка і виявилася, виявилося знову таки коротила одна ніжка цього трансформатора.

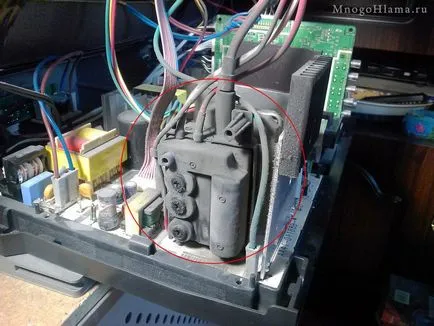

Це той самий трансформатор, ніжки якого підозріло часто відпоювали :-)

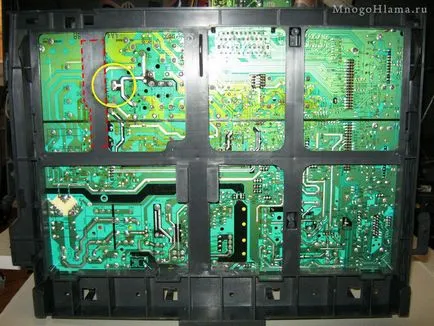

Трохи нижче старе фото з попередньої теми. на якому відзначено не пропаяв ніжка через яку телевізор йшов в перезавантаження. Зараз же коротить вже інша ніжка, але її поки не видно з-за пластиковою перемички піддону (позначив червоним). Тому якщо у вас немає бажання возитися з відкручуванням плати від цього піддону, то сміливо вигризає це ребро бокорезами або випалюємо паяльником. Я ж вирішив трохи помучитися, тому відкрутив плату повністю.

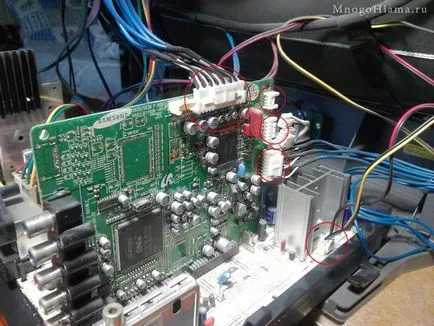

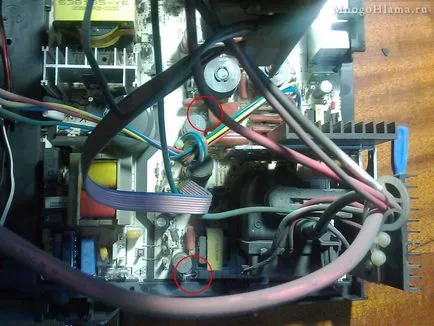

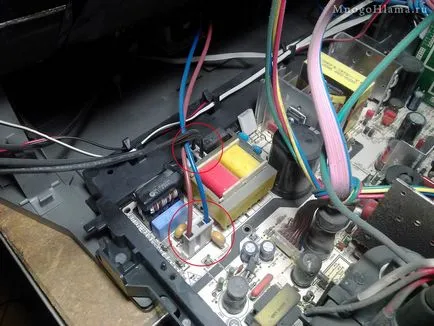

Тут позначив той мінімум, який потрібно буде від'єднати щоб плата вільно могла вийнятись з під кінескопа.

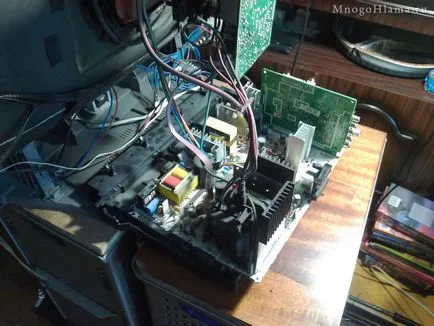

У моєму випадку, плата була прівёрнута на два самореза (один з них захований посередині). Чи то так і було, то я розгубив половину гвинтів в минулий раз :-)

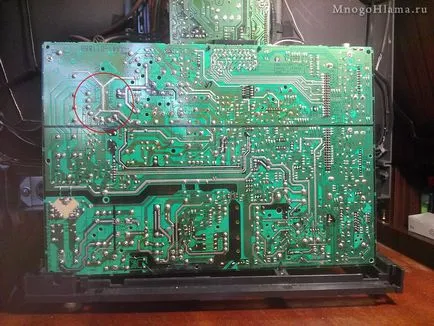

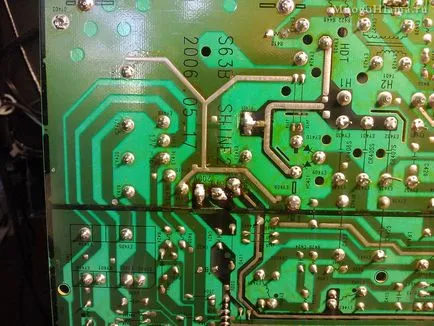

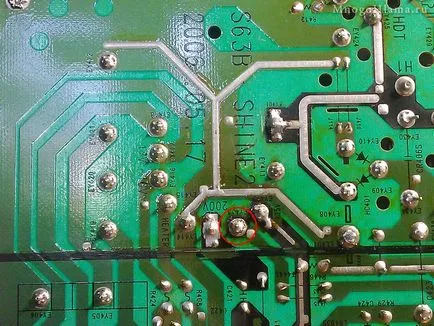

Власне півмісяць контактів від цього трансформатора і той самий висновок, який коротить і псує нам всю картину. Минулого разу паял правий верхній. але він хоча б обгорів тоді і його добре було видно. А цей просто з ледь помітною тріщиною по периметру олов'яної краплі.
Знімаємо весь припій навколо цієї ніжки, зачищаємо до мідного блиску ніжку і доріжку і заново пропоюємо. Кислоти, каніфолі або жиру не шкодуємо, інакше окисленим на повітрі припоєм путнього ми не напаяти :-) Заодно перебзділ і пропаяв всі підозрілі поруч стоять висновки у цій високовольтної приблуди.

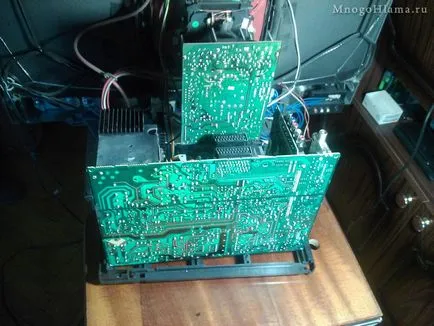

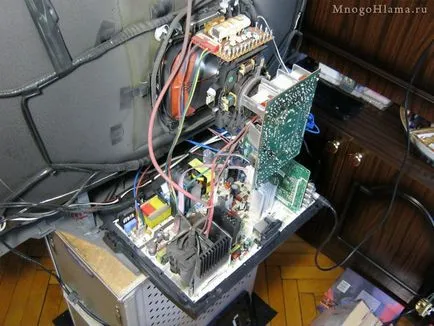

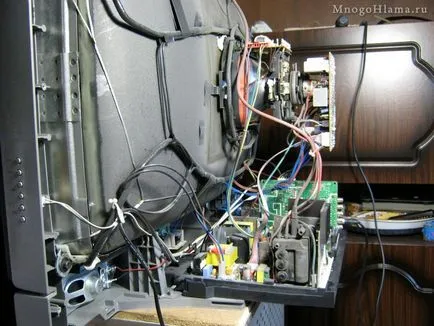

Кидаємо плату горизонтально, приєднуємо всі шлейфи і робимо пробне включення.

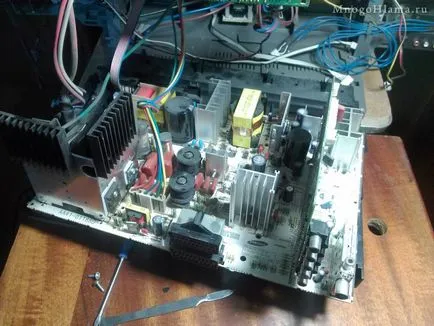

У моєму випадку все запрацювало чудово, тому повернув її на своє пластикове ложе.

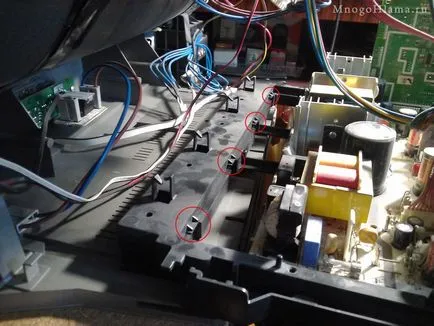

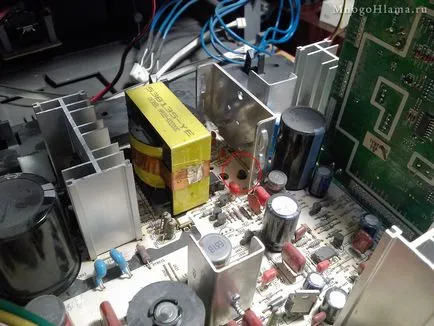

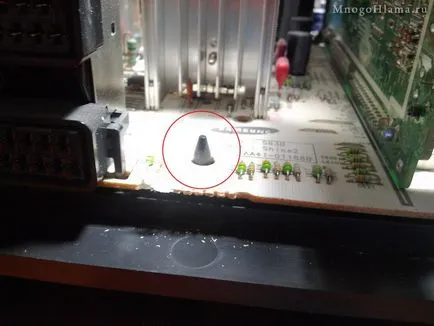

Нижче показані пластикові штирі на які одягається плата при установці на своє місце.

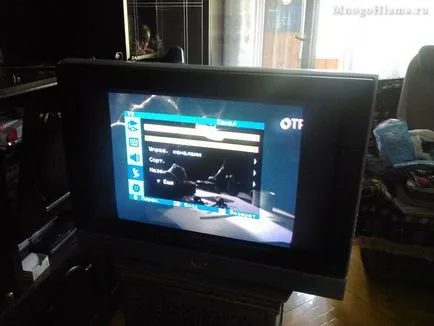

Загалом і в цей раз вдалося обійтися без фахівців і нового телевізора. Звичайно квадратик на екрані не ідеальний, але думаю це легко усунеться настройками з сервісного меню. Мені б в минулий раз не полінуватися і вийняти плату цілком щоб толком оглянути інші контакти цього трансформатора, може тоді і не дійшло б до цього розповзання картинки на всі боки.
