Зняття зворотного клапана вакуумного підсилювача гальм

Роботу проводимо для оцінки працездатності клапана або при його заміні.
Підчепивши викруткою ...

... виймаємо зворотний клапан з ущільнювальною втулки корпуса вакуумного підсилювача гальм.
Для оцінки справності зворотного клапана його трубку необхідно від'єднати від штуцера впускного трубопроводу двигуна. Для цього…

... стискаємо з двох сторін (як показано на фото) фіксатори наконечника трубки клапана (для наочності показано на знятому клапані) ...

... і від'єднуємо наконечник трубки від штуцера впускного трубопроводу.

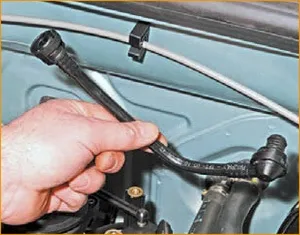

Знімаємо зворотний клапан з трубкою.
Справність клапана можна оцінити, продув його (наприклад, ротом) в обох на правліннях. У напрямку від підсилювача до ресивера повітря повинне проходити, а в протилежному напрямку - немає. Несправний клапан замінюємо. Якщо зворотний клапан підсилювача справний - встановлюємо його в зворотній послідовності.
Перед установкою клапана перевіряємо стан ...

... гумового ущільнювального кільця наконечника трубки клапана ...

... і гумовою прокладкою втулки клапана, розташованої в отворі корпусу в
