Зняття щитка приладів на vw passat b5, особистий досвід

Зняття щитка приладів на VW Passat B5, особистий досвід. Фотозвіт.

Перше, що знадобиться, це набір ключів і зірочок, і викрутка, вона у всіх повинна бути в багажнику.

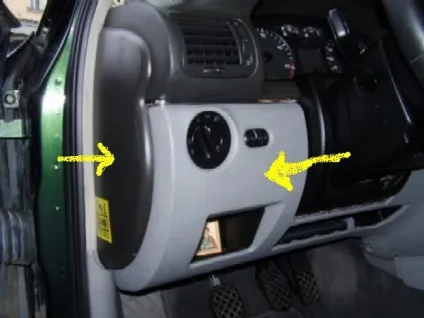

Взяти викрутку і зняти чорну кришку, що закриває блок запобіжників, а потім відкрутити нижню частину торпеди, там 4 болта.

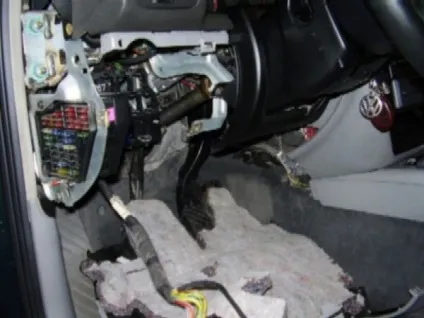

Відкриється картина такого виду:

Тепер відкручуємо болти, які відзначені стрілками, вони з обох сторін.
І ще відтягує пружину, вона позначена точками. Пружина утримує кожух рульової колонки.

Пружину краще зняти, щоб вона не була натягнута.

Потім відтягаємо кермо і кожух колонки вниз, там є 2 болта які тримають козжх, для цих болтів потрібен ключ зірочкою, але маленкий, буквою Г.
Такого у мене під рукою не було, тому я застосував силу і трохи відірвав кріплення, але нічого страшного, нічого не деренчить і все, і без нього сидить добре - коротше відривати можна, якщо ключа такого немає.
Далі там 2 болта, які тримають счіток, їх легко відкрутити, після цього щиток вільний.
Тепер з заднього боку щитка, ми його виштовхуємо назовні в салон.

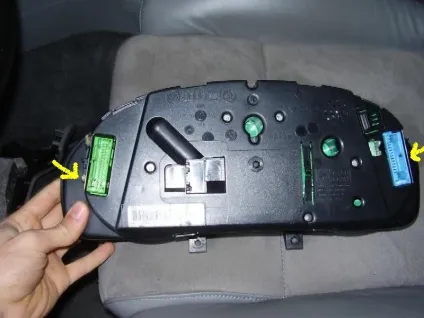

Коли щиток трохи вийшов, треба отсоеденіть кліпси з проводами, їх дві на лівій і правій стороні, потрібні худі руки щоб до них дістатися.

Тепер ніщо щиток не тримає, витягуємо його обережно, притримуючи кожух навколо керма знизу.
За обома сторонам щитка - 2 болта.
А навколо пластмасові замочки, їх потрібно підчепити викруткою, і все, щиток відкритий.
Два болта толко у щитків фірми VDO, але у французьких motometr (зелене підсвічування) їх близько 20! А так все таке ж.
Коли будете збирати все назад, важливо дотримуватися послідовність, крок за кроком, але тільки в зворотному порядку.

Під кришкою щитка, зелена плата з діодами, резисторами і т.д. там теж пару болтів, але там уже все так просто що і рассказиват не варто.

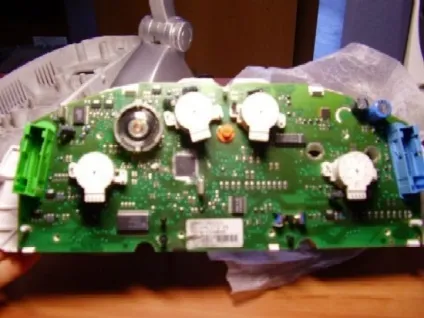

Так виглядати мій щиток, без кришки, видно моторчики, які рухають стрілки.
Ще пищалка, яка пищить і головні процесори.
Той процесор, що обведений білої гумкою (ізоляцією), основний - "мозок" щитка.

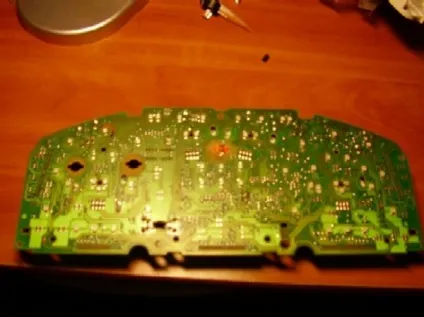

А це щиток із зворотного боку, тут розташовані світлодіоди підсвічування.

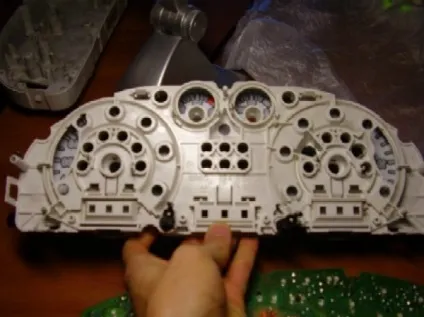

Це передня частина щитка, яку бачить водій, тільки із зворотного боку.

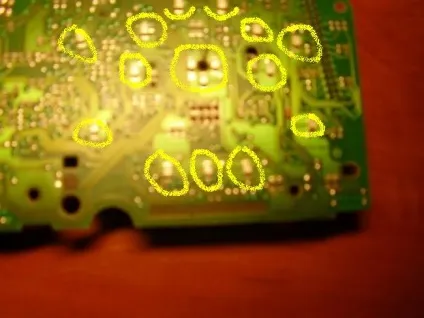

Це світлодіоди поблизу, обведені кружками, їх там действітелно море.
Фотоапарат неможуть більше наблизити, шкода.
