Заміна реле включення стартера

Для включення стартера служать реле 113.3747-10 або 90.3747-10 з кронштейном на кришці.

Реле стартера встановлено в моторному відсіку на правому бризковики.

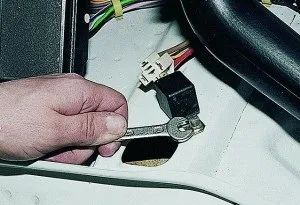

Знімаємо з його висновків колодку проводів, ключем «на 10» відвертаємо гайку кріплення і міняємо реле.

Заміна реле очищувача вітрового скла

Реле очищувача вітрового скла (РС-514) призначений для забезпечення переривчастого режиму його роботи. Встановлено воно під панеллю приладів з боку водія і прикріплено до кузова двома гвинтами.

Загальний вигляд реле з колодкою.
Технічні дані для перевірки

Опір обмотки реле, Ом

Опір обмотки переривника, Ом

Число включень очищувача в хвилину

* Після включення очищувача щітки можуть зробити до чотирьох безперервних подвійних ходів, поки биметаллическая пластина не нагріється до робочої температури

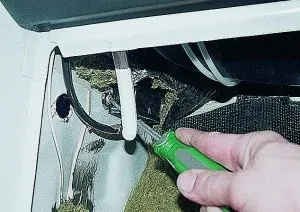

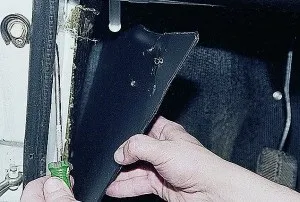

Підчепивши викруткою, знімаємо ліву оббивку боковини. Для її подальшої установки будуть потрібні дві нові кнопки кріплення

Хрестоподібної викруткою відвертаємо два самореза кріплення реле.

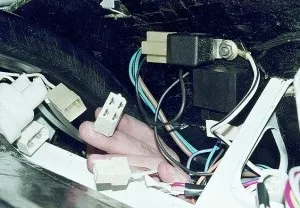

Роз'єм реле знаходиться в приладовій панелі, поруч з регулятором гидрокорректора фар. До нього можна підібратися знизу приладової панелі. Важливо не помилитися з сполучної колодкою.

Колодка реле з чотирма висновками (щиток приладів для наочності знятий).
