Зняття і установка задніх гальмівних колодок нива 2121, нива 2131

Мінімально допустима товщина накладок гальмівних колодок - 1,5 мм.
Для оцінки стану гальмівних колодок без зняття барабана в щиті гальма є оглядове вікно.

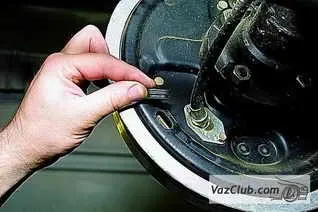

Витягуємо заглушку з щита.

Для заміни колодок встановлюємо автомобіль ВАЗ 2131 на оглядову канаву або підйомник. Знімаємо заднє колесо і послаблюємо трос приводу гальмівної системи (див. Регулювання і зняття вузлів гальмівної системи).

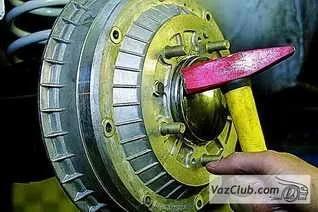

Перед відверненням болтів кріплення гальмівного барабана до фланця півосі обстукував їх головки.

Для кріплення гальмівного барабана ВАЗ 2131 використовуються болти зі зменшеною висотою головки. Тому для їх відвернення краще застосувати шестигранную інструментальну головку, у якій робочі грані починаються відразу від її торця (при необхідності головку можна проторцевать).

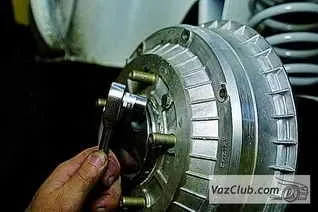

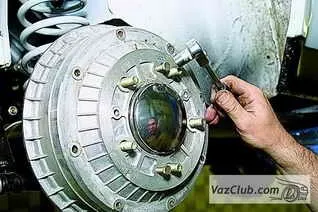

Головкою «на 12» відвертаємо два болти кріплення гальмівного барабана до півосі.

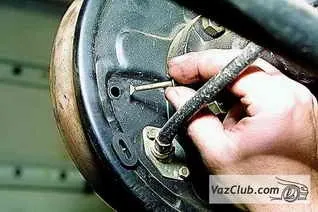

Для демонтажу барабана нива 2121 зняті болти можна вкрутити в два різьбових отвори барабана автомобіля (на відміну від кріпильних отворів різьбові отвори розташовані симетрично). Болти при загвинчування будуть упиратися у фланець півосі і зрушувати барабан.

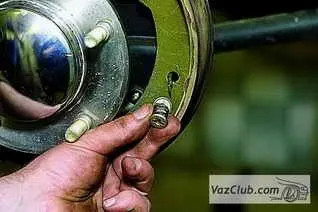

Вкручувати болти в різьбові отвори.

Можна також зняти барабан, ...

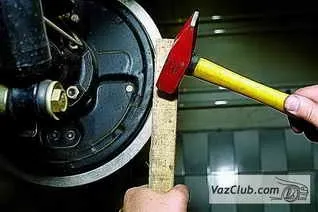

... завдаючи ударів молотком через дерев'яний брусок по торця барабана. Удари наносимо рівномірно, провертаючи барабан.

Показуємо два способи зняття гальмівних колодок.
При знятті першим способом ...

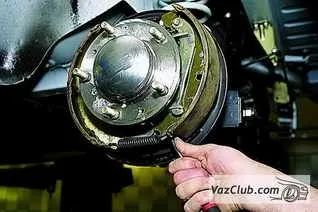

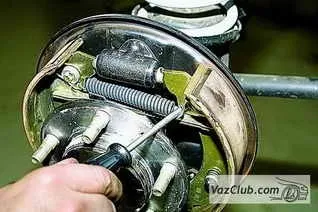

... викруткою від'єднуємо кінець верхньої стягнутий пружини від колодки нива 2131 ...

... і виймаємо пружину.

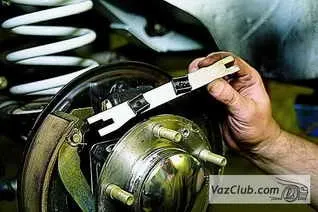

Знімаємо розпірну планку.

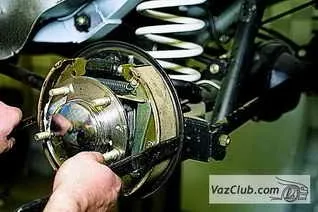

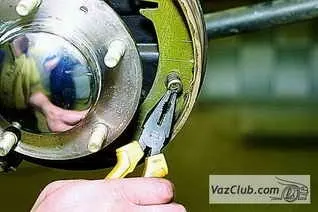

Пасатижами повертаємо хвостовик стійки передньої колодки до збігу його з прорізом зовнішньої чашки.

Знімаємо пружину з зовнішньої і внутрішньої чашками.

З іншого боку гальмівного щита виймаємо стійку.

Елементи опорної стійки колодки.

Відводимо передню колодку ...

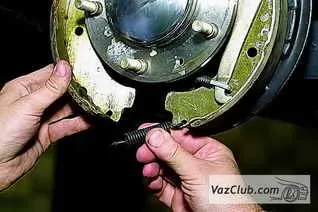

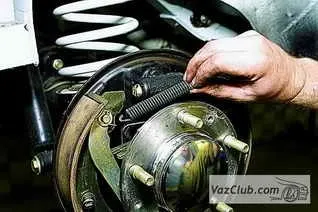

... і знімаємо нижню стяжную пружину.

Знімаємо опорну стійку задньої колодки.

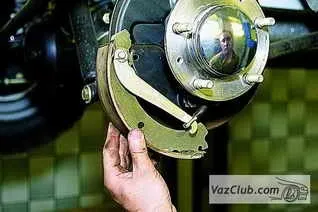

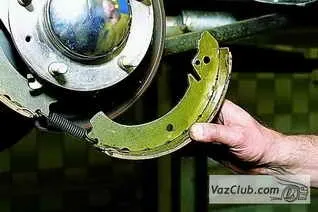

Відводимо задню гальмівну колодку ...

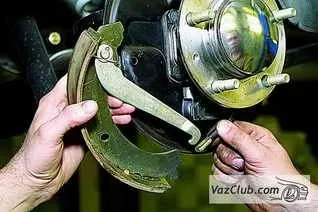

... і виводимо важіль ручного приводу колодок з наконечника заднього троса гальма стоянки.

При знятті гальмівних колодок другим способом знімаємо опорні стійки обох колодок.

Піддягаємо задню гальмівну колодку викруткою (або відтягаємо її рукою) і виводимо її нижній упор з опорної пластини.

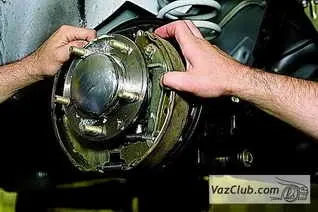

Опускаємо руками гальмівні колодки вниз, виводячи їх верхні упори з прорізів поршнів колісного циліндра.

Знімаємо нижню стяжную пружину.

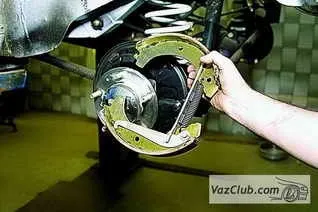

Виводимо колодки в зборі з распорной планкою і пружиною через фланця півосі.

Операцію виконуємо акуратно, щоб не пошкодити пильовики колісного циліндра ВАЗ 2121.

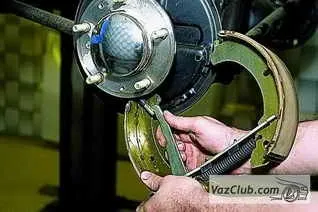

Виводимо важіль ручного приводу колодок з наконечника заднього троса гальма стоянки ...

... і знімаємо гальмівні колодки нива 2121 з распорной планкою і верхньої стягнутий пружиною.

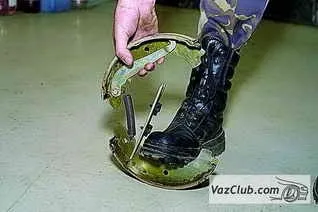

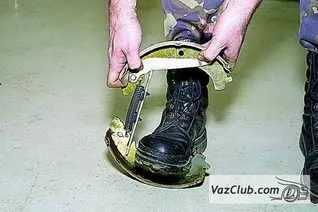

Утримуючи на підлозі ногою одну з колодок, розтягуємо пружину ...

... і виводимо з упору розпірну планку.

Знімаємо верхню стяжную пружину.

Для зняття важеля ручного приводу колодок ...

... расшплінтовиваем його вісь.

Збірку і установку колодок нива 2131 проводимо в зворотній послідовності (в залежності від способу розбирання). При другому способі перед установкою другий гальмівної колодки автомобіля першу фіксуємо від переміщень, встановивши опорну стійку.
При установці нових колодок необхідно втиснути поршні всередину колісного циліндра. Цю операцію можна виконати наступним чином:

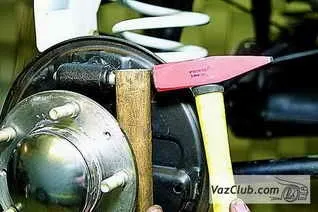

акуратно наносячи удари молотком по поршню через дерев'яний брусок ...

... або встановивши колодки, натискаємо на них, спираючись двома монтажними лопатками в буртик гальмівного щита. При цьому верхні упори колодок вдавлюють поршні всередину циліндра.

Після установки нових гальмівних колодок необхідно відрегулювати стояночную гальмівну систему нива 2121 (див. Регулювання і зняття вузлів гальмівної системи).
