Зливова каналізація своїми руками в заміському будинку
Зливова каналізація - це система пристроїв і каналів, які використовуються для збору дощової і талої води, а також її фільтрації і відведення в спеціальні водойми, колодязі або дренажні поля.

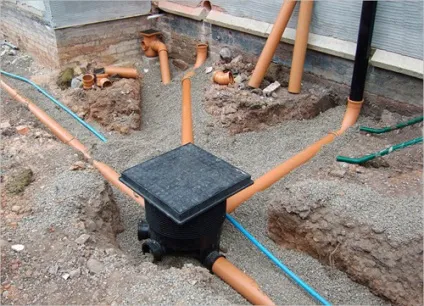

Зливова каналізація на дачі
Такий комплекс необхідний для організації захисту фундаменту і стін будівлі від попадання на них надмірної кількості води, згубно позначається на технічному стані всієї конструкції.
Також зливова каналізація здатна запобігти появі калюж на ділянці і майданчику біля будинку, що утворюються внаслідок поганої пропускної здатності грунту або різкого підвищення рівня грунтових вод через опади та танення снігу.
Зливова каналізація запобігає появі калюж
Яке пристрій зливової каналізації
Якщо ви бажаєте виконати пристрій зливової каналізації своїми руками, слід розглянути основні елементи системи.
Вони представлені таким списком:

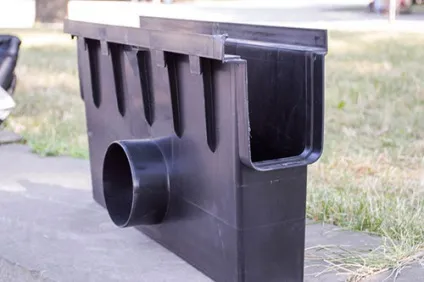

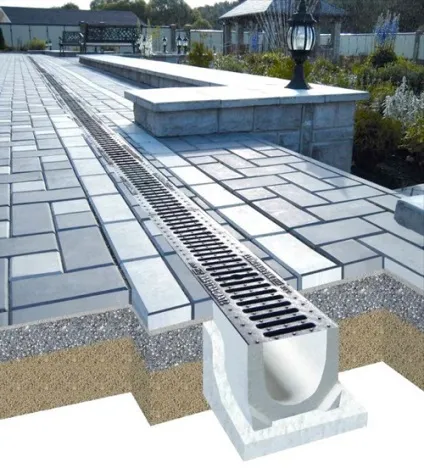

- жолоби і лотки - представляють собою спеціальні канали, розташовані на земельній ділянці, що служать для транспортування дощової або талої води в дренажні колодязі;
Зливові труби для зливової каналізації

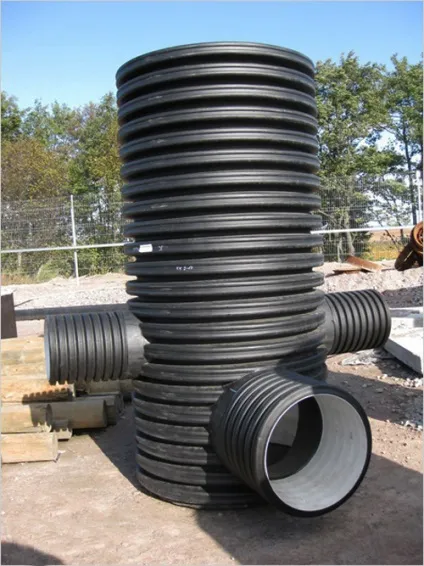

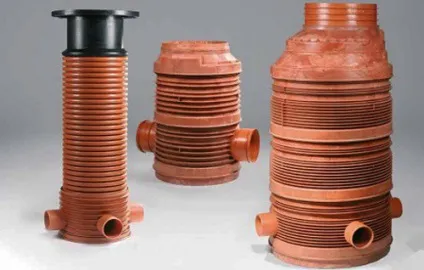

Так виглядають зливові колодязі
Після того, як розглянуті всі складові зливової каналізації, слід дізнатися про методики розрахунку системи. Розрахунок обов'язково повинен передувати монтажу.
Проектування зливової каналізації і попередні розрахунки
Щоб зрозуміти, як зробити зливову каналізацію своїми руками, скільки матеріалу потрібно підготувати для виконання робіт, потрібно скласти проект системи.
Він дозволить точно визначити кількість і параметри жолобів і дренажних труб, а також дасть можливість відзначити на ділянці найбільш вдалі місця для облаштування водоприймальних лотків.
До того ж, з проектом ви зробите зливову каналізацію, яка найкращим чином підходить саме для вашої ділянки, адже якщо вона буде меншого обсягу, не зможе справлятися з усіма атмосферними опадами, при більшому обсязі ви просто витратите зайві гроші.

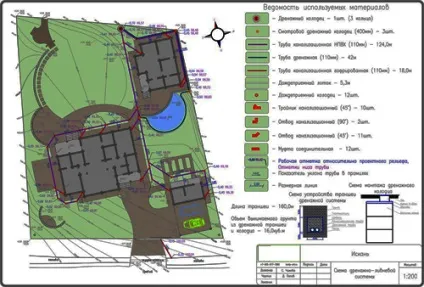

Проект Зливової каналізації
Для складання проекту вам будуть потрібні наступні дані:
- кількість опадів, що випадають в місцевості, де розташовується ваш будинок;
- інформація про потужність снігового покриву, періодичність дощів;
- площа покрівлі в проекції на площині, площа земельної ділянки, на якому буде облаштовуватися дренаж;
- характеристики грунту на вашій ділянці, рівень залягання ґрунтових вод;
- місце розташування всіх підземних комунікацій.
Складання проекту ливневки
Для того, щоб дізнатися, які труби для дренажу та зливової каналізації вам будуть потрібні, потрібно визначити обсяг води, яку готова система повинна буде відводити.
Для цього є спеціальна формула: Q = q20 * F * Ψ. У цій формулі невідомі розшифровуються таким чином:
- Q - це загальний обсяг води, який буде потрібно відвести зливової каналізаційної системи;
- q20 - інтенсивність опадів;
- F - загальна площа поверхонь, з яких буде відводитися вода;
- Ψ - поправочний коефіцієнт. Він залежить від матеріалу покриття ділянки, з якого буде відводитися вода.
Труби зливової каналізації і дренажу
Поправочний коефіцієнт буде наступним:
- 0,4 - для покриття з щебеню;
- 0,85 - для бетонної території;
- 0,95 - для асфальтованого ділянки;
- 1 - для даху.
Далі отриманий після обчислень результат потрібно використовувати для визначення діаметра труб. Зробити це можна в спеціальній таблиці СНиП.
Таблиця СНиП діаметрів труб
Приступаючи до створення проекту, слід зробити наступне:
- відзначити місце розташування водозбірників в залежності від типу каналізації: точкова або лінійна;
- прорахувати кількість матеріалів, використовуваних для ливневки і дренажу;
- вказати діаметр перетину дренажних труб і глибину їх залягання;
- відзначити показник і напрямок ухилу труб і жолобів. Зазвичай це 1 см на кожен метр;
- прописати розміри траншей і канав, які потрібно облаштувати;
- виділити місця розташування ревізійних колодязів;
- вказати, де буде розташований дренажний колодязь для зливової каналізації;
- відзначити місце приєднання дренажної системи до водозбірного колодязя.

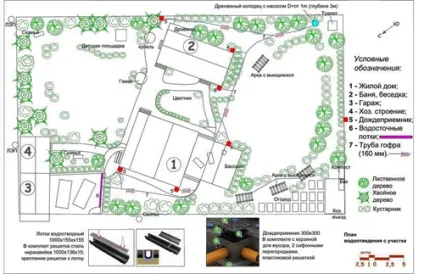

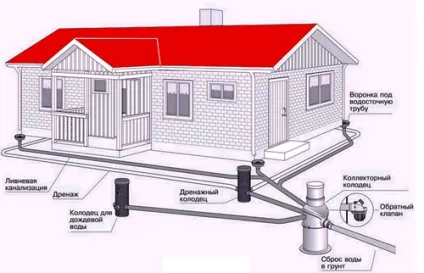

Схема зливової каналізації будинку
Перш, ніж приступати до робіт з облаштування системи, вам знадобиться вивчити СНиП.
Для облаштування зливової каналізації необхідно уважно вивчити норми СНиП 2.04.03-85.
Це дозволить більш точно і правильно визначити характеристики майбутньої системи.
Вони, крім загальних рекомендацій, регламентують такі питання з облаштування зливової системи водовідведення своїми руками:
- ухил для труб: він залежить від діаметра. При діаметрі труби 110 мм ухил повинен скласти 20 мм на кожен метр вироби. При діаметрі 150 мм - ухил 8-10 мм і при діаметрі 200 мм - 7 мм на метр;
- глибина закладення каналізації: для труб діаметром менше 500 мм глибина залягання повинна скласти приблизно 300 мм, для виробів більшого діаметра глибина прокладки збільшується до 500 мм. При цьому, між верхнім краєм труби і рівнем землі має бути відстань в 700 мм;
- періодичність розташування оглядових колодязів залежить від діаметра труб. Для виробів діаметром 150 мм колодязі повинні встановлюватися кожні 35 метрів, при діаметрі труб до 450 мм - кожні 50 м, якщо труби діаметром 600 мм, то колодязі слід розташовувати на відстані 75 м;
- для приватних ділянок визначено, що діаметр колодязя повинен становити 1 метр.

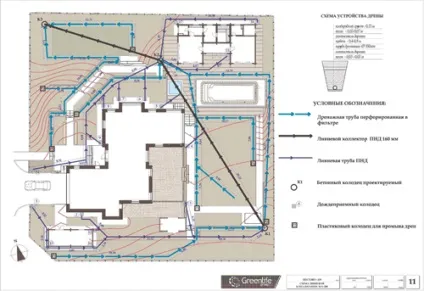

Схема розташування зливових дренажу
Тепер, коли відомо, якими параметрами повинен відповідати зливовий дренаж, можна приступати до його облаштування.
Як зробити зливову каналізацію
Вам належить виконати наступну послідовність робіт:

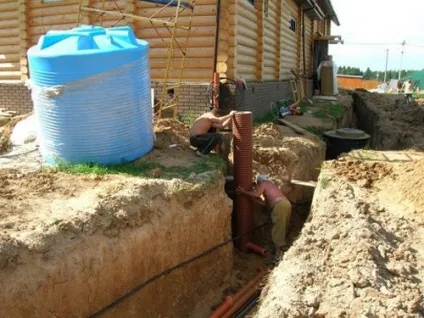

Монтаж зливової каналізації
- вирити траншеї в кількості і розмірах, обумовлених проектом;

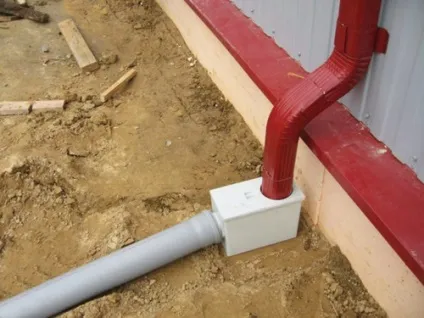

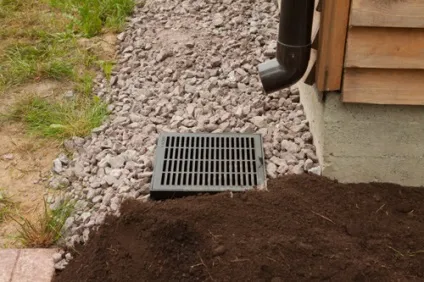

- встановити дощеприймальні воронки в місцях зливу дощової води;
- вирівняти траншеї, облаштувати на дні піщану подушку висотою 10 см;

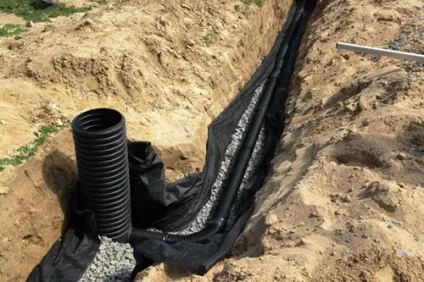

- з'єднати воронки з трубами, останні укласти на піщану подушку. Можна попередньо обмотати геотекстилем. Це допоможе захистити систему від замулювання і промерзання;
- перевірити відповідність ухилу труб в сторону дренажного колодязя загальноприйнятим стандартам;
- з'єднати труби між собою за допомогою спеціальних муфт, зроблених з того ж матеріалу;
- під'єднати дренажні труби до колодязя, перш встановивши пескоуловитель, фільтруючий воду від механічних домішок;
- засипати труби шаром щебеню фракцією 16 мм і шаром грунту.
Зливова каналізація своїми руками - гідний проект захисту Вашого будинку
Так зливова каналізація своїми руками буде облаштовано дуже швидко і просто.
