Зимовий автоподсекатель - саморобки для риболовлі своїми руками
Крім цього дана докладна послідовність виготовлення, наведені необхідні розміри основних частин для правильного складання всієї конструкції. Описано принцип дії та надано рекомендації щодо використання даної саморобки.
Звичайно, спортивність будь-яких снастей з автоподсекателем викликає посмішку, рибалки-спортсмени взагалі готові такі вудки прирівняти до браконьєрським снастей. Для чого ж потрібна вудка з автоподсекателем?
Перш за все, вона потрібна на великому просторі: водосховище, озері, довгому ділянці річки. Розставивши автоподсекателі в різних, віддалених один від одного на певній відстані, місцях водойми, легко визначити точку лову. А якщо ще ці точки загодовані, а вудки крім подсекателя оснащені звуковими сигналами, тими ж дзвіночками. то вибір місця для риболовлі визначиться ще швидше.
А ще присутній азарт під час виготовлення цієї снасті. Адже цікаво ж, як це зробити вудку, яка сама ловить рибу! Спробуйте зробити автоподсекатель своїми руками-не пошкодуєте часу, витраченого на його виготовлення і налаштування.
основа вудки
Для даної моделі вудки з автоподсекателем візьмемо шматок дошки, ДСП, фанери і тому подібного матеріалу. Мені попався під руку відрізок від ДСП розміром 80х220 міліметрів. Взагалі більше, ніж 100х300 робити не навіщо - громіздко, менше - не скомпонуешь елементи.
важільна скоба
У трьох сантиметрів від одного з країв дошки прикручуємо дві скоби для установки важеля подсекателя і кріпимо їх маленькими саморізами. Скобу для кріплення можна виготовити з листового металу різної товщини, я скористався деталями дитячого конструктора.
виготовлення пружини
Беремо дві металеві дроти: товсту для важеля, тонку для пружини. Товста дріт - елемент конструкції підвісних стель, тонка - від старого карниза типу «струна». Притримуючи один кінець тонкого дроту плоскогубцями, наметовому виток до витка пружину на майбутній важіль. Робимо від десяти до п'ятнадцяти витків, так, щоб пружина вмістилася всередині скоби.
Монтаж важеля з пружиною
Згинає важіль і вводимо в початок скоби. Потім надягаємо на важіль пружину і проштовхує важіль в скобу до кінця. Довгий кінець дроту пружини загинаємо знизу на важелі. Пружина повинна тягнути важіль на себе. Для фіксації важеля, я його придавив плоскогубцями.
ударна частина
На кінці важеля загинаємо ударну частину, як на наступному фото. Зайве відрізаємо.
Отже, ударна частина механізму готова. Беремося за виготовлення фіксує частини. Беремо чергову товсту дріт і згинає з неї щось подібне наступного знімка.
Отвори для кріплення
У двох сантиметрах від іншого кінця основи просвердлюємо три пари отворів для кріплення фіксатора.
кріплення фіксатора
Прикріплюємо фіксатор до основи за допомогою пластикових стяжок.
Важіль з фіксатором
Перевіряємо, як буде фіксатор утримувати важіль подсекателя. При необхідності підганяємо елементи конструкції.
Гумка на фіксаторі
Надягаємо на фіксатор канцелярську пральну гумку, попередньо виконавши в ній отвір.
Доопрацювання гумки фіксатора
Для більшої надійності кріплення і візуалізації на сніжному льоду зміцнюємо гумку на фіксаторі кольоровими ізоляційною стрічкою. Прорізаємо в гумці отвір для пропуску волосіні (її роль на знімку грає червона нитка).
Крюк-натягувач
На відстані близько одного сантиметра від нижнього загину важеля монтуємо натяжітель волосіні, його роль в конструкції грає гак для підвіски люстр.
Вид з сорони фіксатора
Котушка з намотаною волосінню стане останнім елементом вудки по черзі монтажу. Просвердлюємо отвори в ніжці котушки і прикріплюємо її до основи саморізами таким чином, щоб волосінь проходила через натягувач і центр гумки. Підгинаємо фіксатор вперед, щоб волосінь при догляді в лунку не чіплявся за основу.
готова вудка
Те ж, вид зверху
Принцип дії вудки з автоподсекателем
При потяжке волосіні, фіксатор нахиляється вперед і звільняє важіль. Важіль відкидається пружиною назад, своїм вигином б'є по волосіні і здійснює підсічку. На повітрі це виглядає дуже різко, в воді буде плавно. Збільшуючи або зменшуючи кількість обертів пружини можна змінювати тягове зусилля пружини.

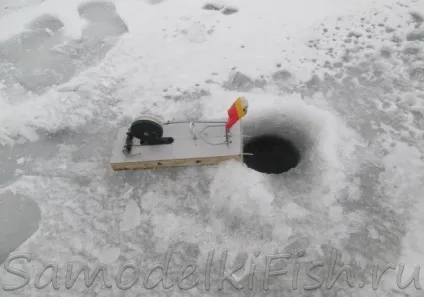

Автоподсекающее пристрій над лункою
А ось так виглядає вудка-автоподсекатель на водоймі.
