Журнал виконання монтажних з’єднань на болтах з контрольованим натягом
Чому його треба заповнювати

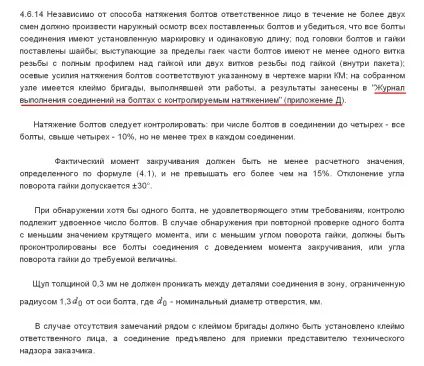

А в п. 4.6.14 також написано про даний журнал:
Ну і нарешті п. 4.6.16:
Приклад оформленого журналу
Нижче я вам представив оформлену версію (зразок) даного журналу. У наведеному прикладі представлена стара версія, форма якої була вказана в старому СНиП 3.03.01-87. Але нова форма практично не змінилася, тому не звертайте на це уваги. Представив журнал який зміг знайти.

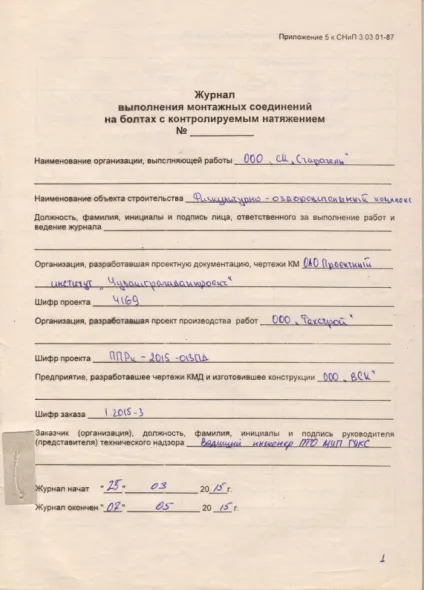

Перша сторінка - це титульний лист

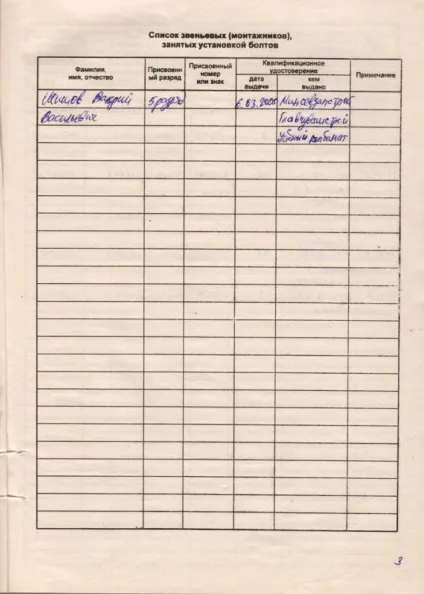

Другий лист - список ланкових (монтажників), зайнятих установкою болтів
Присвоєний номер і знак (клеймо), по моєму, береться саме з посвідчення. Але я точно не знаю, якщо що поправте мене.

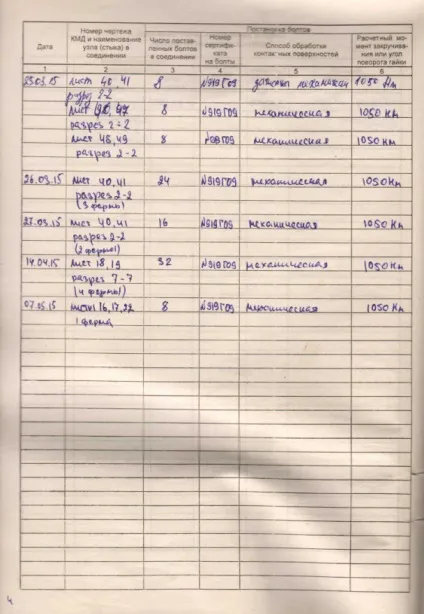

Наступні два листа основні
В 4 пункті номер сертифіката на болти. Дана вимога приведено в п. 4.6.5:

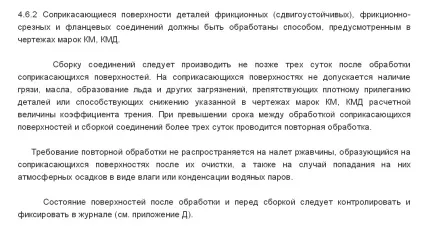

У 5 пункті вказується спосіб обробки контактних поверхонь. Обробка поверхонь це обов'язкова процедура, без неї ні в якому разі не можна виконувати з'єднання. У п. 4.6.2 про це дуже добре написано:

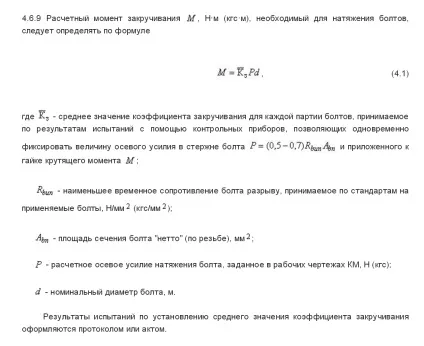

У 6 стовпці вказуємо момент закручування. Даний показник вираховується за певною формулою. За основу беруться дані болта (коефіцієнт закручування і номінальний діаметр болта) і зусилля натягу, яке вказується в робочих кресленнях КМ. Як розраховувати момент вказано в п. 4.6.9:

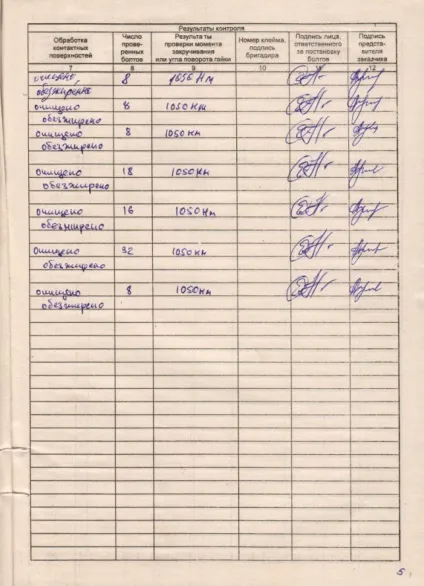

Тут вже пишуться результати контролю. Проведена чи обробка поверхонь, скільки болтів перевірено, на кокой момент закручено і т.д.
Нижче ви можете завантажити електронну версію (бланк) журналу. Користуйтеся на здоров'я.
