Земляні роботи

Земляні роботи включають підготовчі, допоміжні та основні роботи. Підготовчі роботи: підготовка території - валка дерев, корчування пнів, прибирання каміння, зрізає чагарників, знесення будівель і т. Д .; забезпечення водовідведення та осушення території; геодезична розбивка і будівництво доріг. Послуги по допоміжних роботах: влаштування тимчасових кріплень котлованів і траншей, водовідлив, зниження рівня ґрунтових вод, штучне закріплення слабких грунтів. Основні роботи: уривка котлованів і траншей, планування майданчиків, відсипання насипів з ущільненням грунтів, транспортування грунту у відвал, підчистка та планування дна котлованів, обробка укосів.

По термінах спорудження земляні роботи підрозділяються також на постійні і тимчасові. Постійні: призначені для експлуатації тривалий час - сплановані площадки, виїмки і насипу, земляне полотно доріг, водозбірні канави, гідротехнічні споруди, греблі і дамби, іригаційні і меліоративні зрошувальні і осушувальні канали, ставки. Тимчасові: призначені для виконання наступних будівельно-монтажних робіт - котловани і траншеї для влаштування фундаментів, виїмки для укладання підземних мереж.

Земляні споруди мають такі назви:

траншея - виїмка, що має малу ширину в порівнянні з довжиною;
шурф - глибока виїмка з малими розмірами в плані;
котлован - виїмка великої ширини, яка мало відрізняється від довжини;
насип - споруда з насипного і ущільненого грунту;
резерв - місце розробки грунту поза будівельним майданчиком;
відвал - місце відсипання зайвого грунту;
кавальєр - насип правильної форми з зайвого грунту.

Водовідвід, водовідлив і будівельне водозниження

Водовідвід робиться для видалення з території будівництва поверхневих вод (зливових і талих вод). Розрізняють поверхневі води «чужі», що надходять з підвищених сусідніх ділянок, і «свої», що випадають безпосередньо на території будівництва. Територію будівельного майданчика захищають від надходження «чужих» вод шляхом перехоплення і подальшого відведення. Для перехоплення вод роблять нагірні канави або обвалування уздовж кордонів будівельної території в підвищеної її частини. Для запобігання швидкого замулювання ухил водовідвідних канав повинен бути не менше 0,003. Ширину канав по дну приймають не менше 0,5-0,6 м, а відстань від бровки виїмки - 3-5 м. Для прискорення стоку «своїх» поверхневих вод при вертикальному плануванні майданчику надається відповідний ухил і влаштовується мережа відкритого або закритого водостоку.

Кожен котлован і траншея, є штучними водозбірників, до яких активно підтікає вода під час дощів і танення снігу, необхідно захищати водовідвідних канавами з нагірній боку або обвалуванням, а також належної плануванням території, прилеглої до виїмки (рис. 3).

Мал. 3. Захист майданчики від надходження поверхневих вод:
1 - басейн стоку води; 2 - нагірна канава; 3 - будівельний майданчик

При зведенні підземної частини в водонасичених грунтах застосовують відкритий водовідлив. Відкритий водовідлив є найбільш простим і економічним способом водопониження і полягає в безпосередньому відкачуванні води з виїмок. Цей метод ефективний при наявності ґрунтів з хорошою водопроникністю і при відсутності нижче дна осушаемой виїмки напірних водоносних горизонтів. Для збору води на дні котлованів влаштовують приямки (зумпфи), стінки яких при необхідності зміцнюють дерев'яним коробом з фільтрує відсипання. При виробництві відкритого водовідливу виникає небезпека вимивання дрібних фракцій грунту, що призводить до порушення природної структури підстави, тому водозбірники і водопровідні канави забезпечуються піщано-гравійних фільтрами. Крім того, при водовідливі в супісках і пісках для запобігання укосів від опливанія влаштовують шпунтове огорожу виїмок, а в нижній частині укосу відсипав дренажну пригрузку. Для відводу води до приямків дну котловану надаються відповідні ухили або влаштовуються відкриті водопідвідний канави. Для відкачування води широко застосовуються відцентрові і зважених відцентрові насоси. Тип насоса вибирається залежно від висоти підйому і необхідної продуктивності.

У дрібнозернистих грунтах доцільно застосовувати глибинне водозниження рівня грунтових вод. Для глибинного водозниження на глибину 4-5 м в піщаних грунтах застосовують легкі іглофільтровальние установки. При необхідності відривати котлован глибиною більше 4-5 м використовують дво-, триярусні легкі іглофільтровальние установки. У деяких випадках - при зниженні рівня ґрунтових вод на 20 м і більше - краще використовувати установки з ежекторними голкофільтрами. При великому припливі ґрунтових вод і в випадках скидання води нижче рівня виливу з голкофільтра застосовуються ежекторні установки з циркуляційним резервуаром. При розрахункових притоках води в розроблювані виїмки застосовують контурні схеми водознижувальних установок. Іглофільтри занурюють в грунти в попередньо пробурені свердловини або підмивом. Для зниження рівня ґрунтових вод в слабо дренуючих глинистих ґрунтах з коефіцієнтом фільтрації менше 0,1 м / сут замість іглофільтровальних установок застосовується спосіб водопониження. Він заснований на явищі електровідсмоктувача: паралельно ряду або контуру з голкофільтрів на відстані 2-2,5 м в грунт занурюють металеві стрижні або труби, які з'єднують між собою металевими прутами також в ряд або контур; обидва контури включають в мережу постійного струму. При короткочасній дії постійного струму у вологому грунті виникає тиск парової води до катода (в даному випадку голкофільтрами) і збільшується Водовіддача глинистого грунту.

У випадках сильного обводнення будівельного майданчика грунтовими водами з високим рівнем горизонту територію осушують за допомогою відкритого або закритого дренажу. У практиці будівництва широко використовується підземний дренаж. Підземний дренаж влаштовується для тимчасового, на період будівництва, зниження рівня підземних вод на окремих ділянках майданчика (будівельний дренаж) або для тривалого водозниження і боротьби з підтопленням на існуючих або знову забудовуються територіях. У будівництві застосовуються кілька типів дренажів: горизонтальний (відкритий і закритий), вертикальний, комбінований і спеціальний.

Горизонтальний відкритий дренаж влаштовується зазвичай в заміській зоні в вигляді канав глибиною до 1,5 м з плоскими схилами (1: 2) і необхідними для течії води поздовжніми ухилами. Горизонтальний закритий дренаж влаштовується зазвичай з труб з дренажним обсипанням. Зазвичай застосовуються азбестові труби, а в агресивних середовищах - керамічні. Для прийому води в трубах в середній третині вертикального діаметра влаштовуються пропили або просверливаются отвори. Керамічні труби для прийому води стикуються один з одним з зазором 1-2 см. Глибина укладання, діаметр труби, величина поздовжнього ухилу визначаються проектом. Через труднощі уривки траншеї дренажі глибиною понад 6 м влаштовуються рідко. Дренажні труби обсипають двома шарами фільтруючого матеріалу товщиною не менше 15 см кожен; для зовнішнього шару використовується пісок, для внутрішнього - гравій або щебінь. Пристрій трубчастого дренажу проводиться в певній послідовності. Спочатку зміцнюється підставу по дренажну трубу: в дно траншеї втрамбовують щебінь, рідше - шар ущільненої і вирівняною глини (закріплення основи необхідно для запобігання місцевих просідань труб і переломів осі трубопроводу). На підготовлену основу насипають пісок шаром не менше 5 см. Труби укладають, починаючи з зниженого ділянки, між двома встановленими заздалегідь колодязями. Для забезпечення прямолінійності трубопроводу вздовж осі траншеї по Базисом обноски натягують причалювання, по якій за допомогою рухомого схилу визначають положення осі трубопроводу. Для вивірки труб великого діаметру застосовуються спеціальні шаблони. Для вирівнювання труби у вертикальній площині її осаджують або підсипають під неї пісок (рис. 4). Для захисту підземних частин будівель, розташованих на водоупоре (щільних суглинках і глинах), від підтоплення ґрунтовими або просочуються через нещільний засипку пазух поверхневими водами одночасно зі спорудженням фундаментів влаштовують пристінний супутній дренаж, який є по суті різновидом трубчастого дренажу. Закриті дренажі повинні бути закладені нижче рівня промерзання грунту і мати поздовжній ухил не менше 0,005 для відводу води.

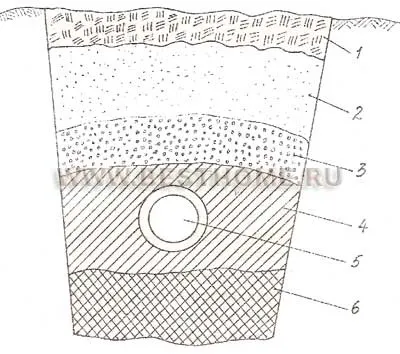

Мал. 4. Схема закритого дренажу для осушення території:
1 - місцевий грунт; 2 - дрібнозернистий пісок; 3 - крупнозернистий пісок; 4 - гравій; 5 - труба; 6 - ущільнювальний шар

Вертикальний дренаж являє собою трубчастий колодязь з фільтром в нижній частині, з якого за допомогою насосів відкачується вода. Для пристрою трубчастого колодязя в грунті пробуривают свердловину, стінки якої кріпляться обсадними трубами. У нижній частині свердловини влаштовується фільтр. Для централізованого обслуговування насосною станцією трубчасті колодязі можуть бути об'єднані в ряд або контур.

Комбінований дренаж включає ділянки горизонтального і вертикального дренажів. Для осушення пилуватих і глинистих пісків, супісків, легких суглинків, лесових суглинків застосовують установки вакуумного водопониження.
