В арсеналі військових, рятувальників і цивільних користувачів є зброя, без якого краще не їхати в віддалені неходжені райони і не виходити під вітрилом і на моторі - на море або річку. Мало того, мати цю зброю рекомендується на приватних плавзасобах, і воно входить в рятувальний комплект будь-якого літака і корабля.

Цей різновид зброї називається сигнальні. І конструктивно воно призначене тільки для подачі світлових, димових або звукових сигналів.

Власне, все сигнальна зброя - це пістолети і револьвери, які призначені для подачі сигналу - звукового, шумового, димового. Сигнали можуть бути розраховані на зорове сприйняття (ракетниці) і слухове (подача звуку за допомогою пострілу). Найпоширенішим і доступним в нашій країні є сигнальний пістолет (ракетниця), який призначений для стрільби сигнальними і освітлювальними патронами, з метою висвітлення або передачі команди. В основному сигнальна зброя використовується в допоміжних цілях, так само громадяни використовують сигнальне зброю в спорті.

Сьогодні існують два основних способи ручної подачі піротехнічних сигналів: запуск реактивних сигнальних і освітлювальних патронів (з використанням найпростіших верстатів або без них - з руки), і відстріл піротехнічних патронів з сигнальних пістолетів.

Сигнальні пістолети являють собою короткоствольну, гладкоствольну ручне неавтоматическое зброю, багато в чому повторює пристрій гладкоствольних мисливських рушниць з щопереламується стволом. Фактично, це і є розвиток конструкції рушниць і боєприпасів мисливського типу, в результаті конструкторських пошуків опинилася найбільш зручною і раціональної для піротехнічної сигналізації. З цієї причини і калібр сигнальних пістолетів позначається (як правило) двояко: в міліметрах або в системі мисливського позначення калібрів - наприклад, 4-й (26 мм). І не дивно, що гладкоствольну мисливську зброю і ракетниці досить схожі. Мало того, перші сигнальні пістолети виготовляли якраз на базі укорочених мисливських рушниць, саме тому і були обрані найпоширеніші калібри мисливської зброї: так, 26-міліметровий ствол (калібр) сучасної ракетниці відповідає 4-му мисливського калібру.

ПРИСТРІЙ СИГНАЛЬНОГО ПАТРОНА 4-го каллбра

До речі, вказується калібр сигнальних пістолетів - це не внутрішній, а зовнішній діаметр гільзи патрона (не рахуючи, звичайно, закраїни). Таким чином, калібр найбільш поширеного сигнального пістолета, за мисливською системі позначеного як 4-й - 26,5 мм (12-го - 20 мм, 1,5-дюймового - 38 мм). При цьому цифри часто округлюються, так що 4-й калібр, 26,5 мм, 26 мм - це все одне і те ж, так само як і 1,5 дюйма, 38,1 мм, 38 мм. Зрідка калібр позначають по внутрішньому діаметру тонкостінної металевої гільзи, відповідно 25 мм і 37 мм.

Власне, як і стовбури рушниць, стовбур сигнальних пістолетів має одну і ту ж особливість - він гладкий, тільки ось на відміну від рушниць, в сигнальному пістолеті весь стовбур по всій довжині одного діаметра, без переходу від патронника до іншої частини стовбура. Гладкоствольні мисливські рушниці (зі стволами циліндричної сверловки) мають патронник, по діаметру відповідний зовнішньої геометрії гільзи патрона, і звуження (в нарізна зброя зване Кульовий вхід) - перехід від патронника до власне каналу ствола - діаметр якого відповідає внутрішньому діаметру гільзи.

Зроблено це було спеціально, для розширення номенклатури використовуваних боєприпасів, що робить ракетницю універсальної для будь-яких типів патронів її калібру. Справа в тому, що піротехнічне спорядження патронів, в залежності від призначення, має різну величину, чому і гільзи сигнальних патронів робляться різної довжини. Внутрішній діаметр гільз теж різний, тому що використовуються і тонкостінні металеві, і більш товстостінні картонні гільзи.

У зв'язку з тим, що до балістики піротехнічного снаряда не пред'являються такі суворі вимоги, як до балістики кульового, картечного або дробового пострілу, конструкція самого сигнального пістолета досить проста. Піротехнічний снаряд може проходити по стовбуру з більшим чи меншим зазором, при цьому обтюрация газів забезпечується пружним пороховим повстяним пижом, що не вимагає ні нарізів, ні тим більше полірування внутрішньої поверхні гладкого стовбура.

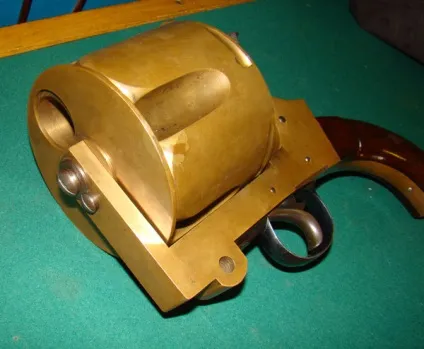

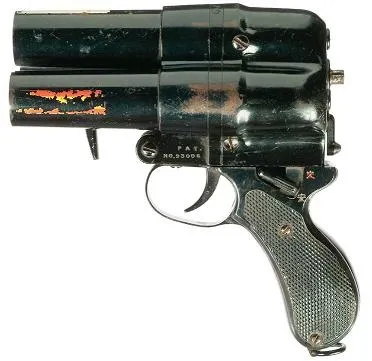

Сигнальні пістолети, як правило, робляться одноствольний, але є і двостволки зразки (26-мм двоствольний пістолет Вальтера, виготовлений на замовлення Вермахту). Створювалися і конструкції сигнальних револьверів (5-зарядний 37-мм револьвер Пестич 1879 року для морської сигналізації важив 9,5 кг і для стрільби встановлювався на вертлюг на містку корабля), але поширення через крайню громіздкість не отримали.

Були й інші багатостовбурні модифікації, проте врешті-решт від них відмовилися через ваги, і розмірів, а не рідко через складність конструкції, воліють все ж однозарядний варіант.

Номенклатура боєприпасів, які використовуються для стрільби з сигнальних пістолетів, дуже велика. Існують однозіркових парашутні і беспарашютние освітлювальні і сигнальні патрони, а також беспарашютние многозвездной патрони, що містять від двох до п'яти звездок з різним поєднанням кольорів. Поряд з вогневими звездки, використовуються і шашки кольорових димів. Крім того, існують патрони комбінованої дії, крім візуальної сигналізації дають виє звуковий сигнал завдяки наявності піротехнічного свистка, вистрілює разом зі снарядом. Димові патрони є денними, а патрони з вогневими звездки -ночнимі, при цьому останні використовуються з успіхом, як у денний, так і в нічний час доби. Висота підйому сигналу доходить до 100-150 м в залежності від типу піротехнічного снаряда і зовнішніх умов, що дозволяє бачити сигнал з боку на багато кілометрів.

Радянські патрони 26 мм

Німецькі патрони 26 мм часів війни

Класична комплектація сигнальних пістолетів склалася вже після 20-х років минулого століття. Основна особливість вдалій конструкції - один ствол, шнелерний або курок взвод.

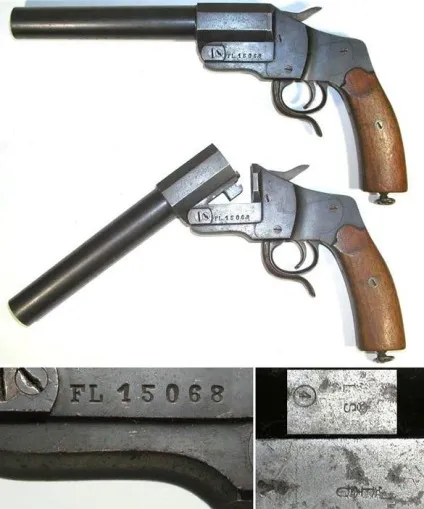

Конструкція сучасних пістолетів сформувалася ще в кінці 19-го - початку 20-го ст. У наступні десятиліття зміни торкнулися фактично тільки форми і дизайну пістолетів, які брали більш сучасні обриси, а також більшої оптимізації конструкції. Так, класичною конструкцією, яка пережила безліч наслідувань, можна вважати німецькі сигнальні пістолети, створені Ф. Вальтером вже після першої світової війни. У 1922 році, на замовлення Рейхсверу, Вальтер виготовив однозарядний сигнальний пістолет Leuchtpistole (Leu.P.), калібром 26 мм. Конструкція і дизайн виявилися настільки вдалі, що загальна компоновка цього сигнального пістолета збереглася і донині в більш сучасних моделях інших виробників.

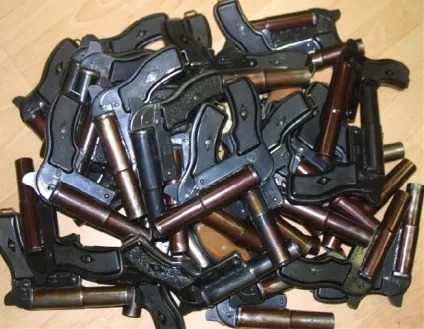

В Україні, незважаючи на 20 незалежності, до цих пір перебуває на постачанні 26-мм сигнальний пістолет Шпагіна зразка 1944 р ШПШ-44, причому від свого попередника - 26-мм пістолета Рдултовского, створеного ще до революції 1917 р. він відрізняється тільки формою і більшою технологічністю конструкції. Крім того, у вітчизняному флоті використовувався 38,1-мм (1,5-дюймовий) сигнальний пістолет Вері конструкції лейтенанта американського флоту Едварда Вері, зразка 1878 відбулося на постачанні, як мінімум, до кінця 1930-х рр.

В останні десятиліття в конструкції пістолетів стали використовувати синтетичні матеріали, що роблять зброю більш легким і стійким до корозії, і здешевлюють виробництво. Так, 26-мм сигнальний пістолет HK P2A1 фірми "Heckler Koch "(Німеччина), важить 620 г, тоді як такого ж калібру і розміру пістолет СПШ-44 важить 900 г.

Перший сигнальний пістолет був виготовлений в класичному компонуванні з використанням легких сплавів, що дозволило кардинально знизити вагу самої «ракетниці» - модель Р3 кал. 26 мм, і друга модель ЕПП в трьох модифікаціях (громадянська, спеціальна, військова). Це досить унікальне в своєму роді шестиствольного сигнальне електронне пусковий пристрій, номенклатура боєприпасів для якого була розширена від звичайних сигнальних до спеціальних, світло-шумових, запальних, газових, травматичних і навіть пожежників боєприпасів.

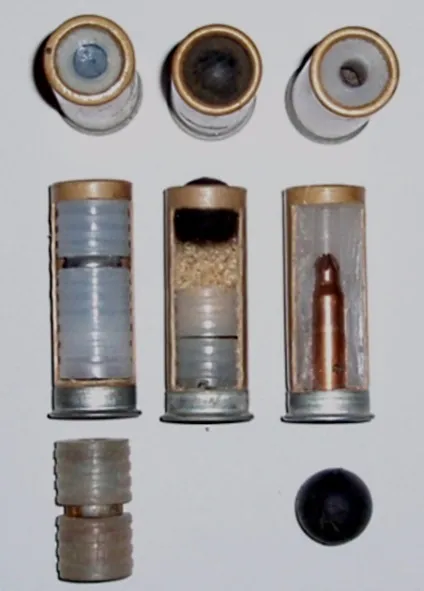

До речі, наші вітчизняні виробники не перші, хто робив спробу застосувати «ракетниці» і для інших видів «діяльності», не тільки подачі світло-шумових сигналів. Так, ще під час Другої світової війни спеціально для стандартного радянського сигнального пістолета ШПШ-44 розроблялися спецбоєприпасів запальної дії. На флоті на основі ракетниць були створені спеціальні пристрої для закидання решт швартових на причал або ж на борт іншого судна, а югославські зброярі спеціально під ШПШ-44 створили спеціальний 26 мм безшумний патрон для стрільби по противнику, як над водою, так і під водою.

До речі за даними нашого колеги Юргена (Стрілець Юрист). він писав про це в своєму ЖЖ - в кінці 1980-х рр. ВМФ Югославії розглядав питання про створення зброї універсального призначення для спецпідрозділів бойових плавців. Воно повинно стріляти над водою і під водою, бути безшумним і з ним має бути легко управлятися в рукавичках. В цей час на Заході вже набув поширення підводний пістолет HecklerKoch Р11, суворо засекречений. У Східному блоці подібні пістолети практично були відсутні.

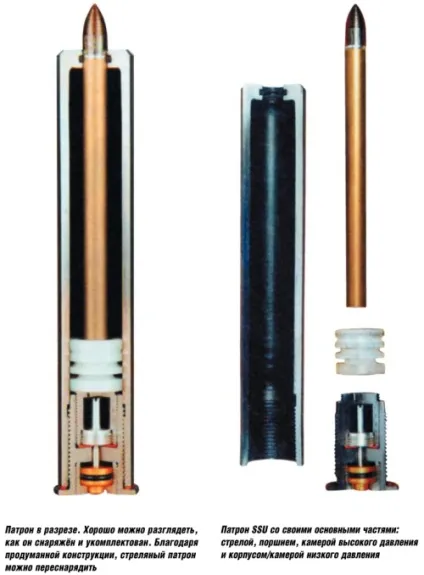

Розвідка ВМФ Югославії уклала контракт з конструкторським бюро EBW, розташованим в Австрії в м Лінц. Фірма мала великий досвід в області розробки бойової зброї. Технічне завдання виглядало наступним чином: майбутній пістолет бойового плавця повинен безшумно стріляти над водою і під водою на глибинах до 40 м .; мати невеликі масу і габарити; володіти ефективною дальністю стрільби під водою - 20 м. і 10 м в повітрі; забезпечувати можливість обслуговування в рукавичках; пробивати балони від аквалангів зі стисненим повітрям. Австрійців не злякала складність завдання, що стоїть, фірма EBW з нею з честю впоралася. Мало того, фактично ніякого нового зброї розроблено не було; по суті, австрійці створили тільки спеціальний боєприпас, який можна було вистрілити з усіх видів сигнального пістолета калібром 26 мм. Незважаючи на досить вдалу модель, до моменту закінчення розробки боєприпасу в СРСР було розроблено інше многоствольное і магазинна зброя для бойових плавців, так що SSU (Self Supressing Unit), так і залишився не затребуваний для спецпідрозділів Варшавського Договору.

Пістолет розроблений відомим радянським конструктором Г.С.Шпагіним в 1943 році. Він являє собою гладкоствольну ручна зброя, призначене для стрільби сигнальними і освітлювальними патронами різного кольору горіння.

Сигнальний пістолет простий по пристрої і в зверненні, а також надійний і безвідмовний у роботі. Для його заряджання необхідно натиснути стопор, переломити стовбур (як в мисливському рушницю), вставити в нього сигнальний патрон і поставити ствол на місце.

Будь-яких прицільних пристосувань пістолет не має. Його практична скорострільність досягає 10-12 пострілів в хвилину. Стрільба з пістолета ведеться в основному сигнальними патронами нічного і денного дії.

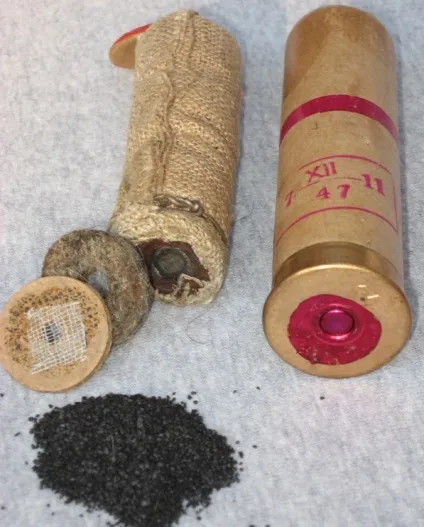

26-мм сигнальний патрон нічного дії складається з паперової гільзи з латунної головкою (дном), капсуля-запальника, вишибного порохового заряду з димного пороху і сигнальної звездки.

Вишибной заряд прикритий зверху картонним пижом з центральним отвором, заклеєним марлею. Поверх картонного пижа укладається повстяний пиж з центральним отвором, який пом'якшує удар газів вишибного заряду по звездки. Отвори в пижах служать для передачі полум'я звездки. Звездки, укладена в патрон, щільно притискається повстяної набиванням. Верхня частина гільзи закрита картонним пижом, що закріплюється шляхом закачування краю гільзи. На пижі є відмінні мітки і колір відповідно кольору горіння сигнального заряду.

При пострілі вишибной заряд викидає звездки, запалювальний склад звездки загоряється від газів вишибного заряду. Після вигоряння воспламенительного складу (ще на підйомі) звездки загоряється і дає полум'я певного кольору. Час горіння звездки 6,5 с, висота підйому 90 м, видимість сигналу до 7 км. 26-мм сигнальні патрони застосовуються з однією, двома або трьома звездки різного вогню. Це дозволяє створювати комбінації кольорів і збільшувати число різних сигналів.

26-мм сигнальний патрон денного дії замість кольорової сигналізації звездки має димової складу в оболонці, званий також звездки. Мішечок з димовим складом поміщається в патроні, який вставляється в гільзу і закривається картонним пижом. З кінця, зверненого до вишибного заряду, димової склад закритий блочками з отвором в центрі. У цей отвір вставляється відрізок вогнепровідного шнура, який грає роль сповільнювача. При пострілі порохові гази викидають звездки і запалюють сповільнювач. До моменту досягнення звездки вищої точки підйому сповільнювач прогорає і запалює термічну суміш звездки. Висота підйому звездки до 65 м. Хмара диму видно з відстані до 2 км протягом 10 с при вітрі і 30 з в тиху погоду. Щоб за зовнішнім виглядом патрона можна було дізнатися вид сигналу, верхній пиж забарвлюється у відповідний колір. Крім того, на верхніх пижах патронів нічного дії видавлюються опуклі постаті, за якими можна визначити призначення патрона і колір вогню на дотик в темряві.

Недоліком 26-мм освітлювальних і сигнальних патронів є те, що траєкторія звездки демаскує стріляючого, а отже, і бойові порядки.

Технічні дані сигнального пістолета Шпагіна (ШПШ)

Вага незарядженого пістолета - 0,9 кг

Вага зарядженого пістолета: 0,96-0,975 кг

Загальна довжина - 220 мм

Довжина стовбура - 150 мм
