Заземлення своїми руками: принцип самостійного виготовлення

Величезна кількість електричних приладів в будинку і, як наслідок, свідомо великі навантаження на електричну проводку висувають до її виготовлення особливі вимоги - в першу чергу вони стосуються безпеки. Ці вимоги обумовлюють і правильний вибір перерізу проводу, і застосування спеціального обладнання, і використання захисного заземлення, про виготовлення якого своїми руками піде розмова в даній статті.

За великим рахунком, виготовити заземлення своїми руками не так вже й складно, як може здатися з першого погляду. Це досить проста штука, але висунуті до неї вимоги вельми серйозні. Як-не-як, а від правильності його виготовлення, можна сказати, залежить життя людини. В першу чергу, це правильний розрахунок заземлення, який багато людей ігнорують - природно, простіше скористатися усередненої моделлю цього пристосування, ніж платити за проекти величезні гроші. Так цього робити і не потрібно, так як для побутової електричної проводки будинку вони вже давно зроблені. Саме тому разом з сайтом Будинок Мрії ми розглянемо тільки принцип виготовлення контуру заземлення приватного будинку, який дозволить скористатися вам усередненими значеннями для заземлюючого контуру.

Як зробити заземлення будинку своїми руками фото

Заземлення своїми руками: як воно працює

Почнемо з того, що трохи визначимося з принципом роботи захисного заземлення. Не будемо впроваджуватися, як це відбувається, але в процесі роботи електричного обладнання на його металевих поверхнях накопичується статична напруга - саме його поколювання ви відчуваєте, торкаючись до незаземленої пральній машині, ванні і інших приладів в будинку. На перший погляд такі щипки можуть здатися абсолютно нешкідливими, але насправді вони таять в собі приховану небезпеку.

1. В першу чергу для людини. Поки техніка справна і функціонує так, як їй належить, страшного в пощипуванні нічого немає. Але варто трапитися поломки (пробої провідника або інших подібних аварій), як серйозне напруження починає подаватися на корпус техніки, і при торканні до неї людина може отримати значний удар струмом. Аж до летального результату.
2. У другу чергу статичну електрику приносить значну шкоду самій техніці - зокрема, її металевих поверхонь, які починають руйнуватися з подвоєною швидкістю. Наприклад, дуже сильно страждає нержавіюча сталь, з якої виготовляється той же барабан пральної машини або полотенцесушитель - не варто думати, що такі прилади, як сушарка для рушників, не має ніякого відношення до роботи пральної машини. Ці прилади як мінімум пов'язані один з одним водою, яка, по суті, є відмінним провідником електричного струму.

Влаштування заземлення в приватному будинку своїми руками фото

Від цього всього і захищає, а вірніше сказати, оберігає контур захисного заземлення - в його завдання входить скидати статичну електрику безпосередньо в землю, яка сама по собі є негативним носієм електричного струму. Тобто, кажучи про контурі заземлення своїми руками, слід розуміти те, що виготовити всього-на-всього знадобиться контакт із землею, який і приєднується до всіх електричних споживачам в будинку. Про те, як це робиться, ми поговоримо далі.

Три складові заземлення в приватному будинку

Якщо говорити про побудову захисного заземлення в будинку, то всю цю систему умовно можна розділити три складові.

1. Контур захисного заземлення. Це, можна сказати, основна частина системи, яка являє собою кілька електродів, занурених глибоко в грунт. Вирішуючи питання, як зробити заземлення будинку своїми руками, цих електродів необхідно приділити особливу увагу - дуже важлива їх довжина, товщина і матеріал, з якого вони виготовляються. Як правило, в їх ролі виступає арматура діаметром від 20 мм і вище і довжиною близько двох метрів. Кількість таких електродів є величиною розрахунковою, але для приватного будівництва використовується три або чотири штуки - в єдиний контур їх пов'язують між собою металевою смугою шириною не менше 50мм і товщиною близько 5 мм.

Як зробити заземлення приватного будинку своїми руками фото

Розведення захисного заземлення по дому. Якщо відкрити розетку сучасного будинку, то напевно замість звичних двох проводів ви знайдете в ній три кабелі, один з яких має жовтий, зелений або жовто-зелене забарвлення - це і є кабель, що забезпечує заземлення електричного приладу, що підключається в розетку. Від кожного роз'єму він проходить до комутаційної коробки, в якій об'єднується в одну жилу, яка, в свою чергу, направляє статичну електрику в розподільний щиток будинку. Тут все жили коммутируются між собою і зв'язуються з контуром заземлення за допомогою сполучною шини.

Заземлення своїми руками фото

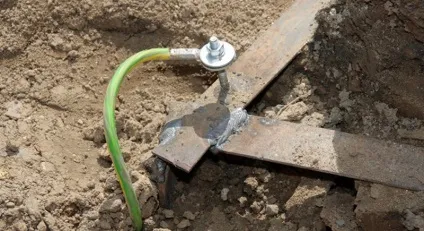

Єднальна шина, яка об'єднує розведення і контур заземлення. Це не що інше, як металева смуга шириною 50мм і товщиною 5 мм, надійно приварена зварюванням до контуру заземлення. З внутрішньої заземляющей розводкою вона з'єднується за допомогою звичайного болта з гайками та шайбами ​​- більш надійного контакту людство ще не придумало.

Виготовлення всіх цих частин і передбачає монтаж заземлення своїми руками. Не варто спокушатися заздалегідь, так як ця робота має певні тонкощі і нюанси, завдяки яким деяким людям вона може здатися досить складною. Хоча насправді все досить просто.

Як зробити заземлення приватного будинку своїми руками

З конструкцією захисного заземлюючого контуру ми більш-менш розібралися, тепер залишається пройтися тільки по послідовності робіт і тонкощам етапів. Останніх небагато, і головна з них - це надійність і стабільність зварних з'єднань. Проварений шов по своїй довжині не повинен бути менше ніж 100 мм. Тобто, якщо смуга приварюється до арматури, то робити це потрібно з двох сторін - 50мм з одного боку електрода і 50мм з іншого боку. А що стосується питання, як зробити найпростіше заземлення своїми руками, то весь процес його виготовлення можна представити у вигляді такої послідовності робіт.

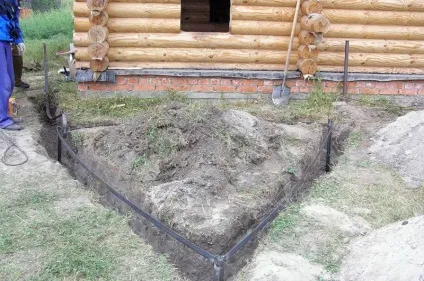

1. Заземлюючий контур. Якщо говорити коротко, то на цьому етапі робіт вам знадобиться викопати траншею глибиною півметра, забити всередині них як мінімум три арматури завдовжки 2м і зв'язати їх один з одним металевою смугою за допомогою електрозварювання. Начебто все просто, але на ділі є деякі нюанси. По-перше, існує кілька схем розташування електродів на місцевості - лінійна, трикутна і квадратна. В принципі, ефективно працюють всі, і вибір схеми визначається місцевими обставинами - наприклад, для виготовлення трикутного і квадратного контуру заземлення потрібна чимала площа. На відміну від них, лінійний контур заземлення можна розташувати уздовж стіни будинку на деякому віддаленні від неї. Як і говорилося вище, дуже важливий тут стабільний і надійний контакт. Крім того, сталь має здатність псуватися в грунті - вона гниє, і щоб цього не відбувалося, її необхідно обробити як мінімум ґрунтовкою. Краще, звичайно, бітумною мастикою. Електроди ізолювати таким чином не потрібно, так як тут важливий контакт із землею.
2. Сполучна шина. Найпростіший елемент, але для нього також знадобиться викопати канаву, по якій шина простягається до дому, а вірніше до того його місця, яке розташоване максимально близько до розподільного щитка. По-хорошому, шину необхідно завести в сам будинок (в розподільний щиток) і вже там, на її кінці, приварити гвинт, до якого і підключити розведення.

Монтаж заземлення своїми руками фото

Розводка по квартирі. Відразу хочу відзначити, що заземлення в проводці будинку передбачається на стадії монтажу електричної системи - тут замість стандартних двожильних кабелів просто використовуються дроти з трьома жилами. Коммутируются вони за тим же принципом, що і фаза з нулем електричної проводки - через коробочки жила заземлення розлучається до кожного споживача. До особливо потужним приладів заземлення прокладається безпосередньо від електричного щитка в будинку. Комутація заземлюючих кабелів в щитку проводиться за допомогою спеціальної колодки, яка об'єднує всі тонкі жили в одну велику, яка, в свою чергу, надійно прикручується до болта сполучної шини.

Приблизно так і виглядає правильне заземлення своїми руками. По-хорошому, готова система повинна проходити перевірку на відповідність нормам, де вимірюють його опір. Робиться це спеціальним приладом, який повинен бути в наявності у будь-який енергетичної та монтажної компанії. Природно, якщо говорити про самостійному монтажі контуру заземлення, то ніхто і ніколи його спротив не вимірює - показником справності контуру є відсутність пощипування струму в пральній машині. Це, звичайно, не зовсім правильно, але купувати прилад або викликати фахівців в цій справі буде вельми недешевим задоволенням.

І на закінчення теми про заземлення своїми руками скажу кілька слів з приводу використання в якості землі нейтралі електричної проводки - деякі «фахівці» вдаються до такого прийому, щоб позбавити себе від будівництва контуру заземлення. Це небезпечна штука - при пробої проводки або короткому замиканні фаза контачить не тільки з нулем, а й з металевими поверхнями за все, що є в будинку. Це не статика, і легкими пощипування тут не відбудешся. Крім того, при такому пробої виходить з ладу буквально вся побутова техніка.
