Заземлення газового котла - вимоги і монтаж

Заземлення газового котла - одне з основних вимог, що висуваються перевіряючими органами при установці газового опалювального обладнання. Нижче розберемося в подробицях організації заземлення.

Навіщо потрібно заземлювати котел

На корпусі обладнання утворюється статичну електрику. Якщо не заземлити агрегат, то можливі такі наслідки:

Поломка автоматики. Плати електронного обладнання вкрай чутливі до перепадів напруги. Заміна плати коштує чималих грошей.
Небезпека загорання. Це головний мотив, чому потрібно обзавестися заземленням для опалювальної системи. При цьому потрібно враховувати високу вибухонебезпечність природного газу, коли для вибуху вистачає однієї іскорки.

Таким чином, навіть якщо інспектор контролюючої організації дозволив експлуатацію незаземленого обладнання, заземлення потрібно встановити в будь-якому випадку. Зрештою, мова йде про безпеку і життя мешканців.

Правила установки заземлення

Потрібно мати на увазі, що технічні умови, пропоновані до заземлення газового котла суворіше, ніж до звичайних електроприладів. Інспектор не зупиниться на перевірці загального опору конструкції і протестує також питому провідність грунту. Щоб самостійно облаштувати заземлюючих пристроїв, можна вибрати один із способів, зазначених нижче:

Придбати готовий комплект для заземлення газового котла. У складі комплекту є всі необхідні комплектуючі. Установка не відрізняється складністю і займає небагато часу. Для проведення монтажних робіт знадобиться невелика ділянка площею 0,5х0,5 квадратних метра. Установка можлива в підвальному приміщенні або неподалік від будинку.
Виготовити заземлительного пристрій своїми руками в домашніх умовах. Для виконання роботи необхідний зварювальний апарат та сталевий куточок певного перерізу. Виготовлену конструкцію (вона буде виглядати як трикутник або поставлена догори ногами буква «Ш») потрібно вкопати в землю на глибину понад одного метра.

Схема пристрою контуру заземлення

Зверніть увагу! Контролюючі органи рекомендують купувати готові комплекти для заземлення. Однак це необов'язкова вимога. Якщо необхідність заощадити або технічні особливості будинку вимагають виготовити заземлення самостійно, все можна зробити своїми руками.

вибір заземлювачів

Перш ніж проводити заземлення газового котла, потрібно підібрати потрібний тип заземлювача. Заземлювач - це складова заземлювального устрою і являє собою електрод, безпосередньо дотичний з грунтом. Заземлювачі бувають двох типів: природні і штучні.

Природні заземлювачі - це металеві конструкції (зазвичай арматура для залізобетонних конструкцій), що занурюються в грунт. Існує правило: природний заземлювач повинен мати не менше ніж два контакти заземляющими провідниками з котельним обладнанням. Заборонено застосовувати в якості природного заземлювача трубопроводи з вибухонебезпечними або горючими рідинами, а також каналізаційні та опалювальні труби. Також не можна використовувати труби, які захищені ізоляцією від корозійних процесів.

Штучні заземлювачі - це пристрої, спочатку виготовлені для цієї мети. До таких належать металеві труби, що встановлюються по вертикалі, а також сталеві куточки. Можуть використовуватися в цій якості і металеві смуги, що розташовуються по горизонталі.

Для запобігання корозійних процесів виправдане застосування оцинкованих електродів. Однак існує думка, що електроди, покриті міддю, більше підходять для захисту від корозії.

Інструкція по заземленню газового котла

До початку основної роботи потрібно подбати про створення незалежного зовнішнього контуру заземлення поблизу від будівлі. Хоча така робота досить трудомістка, вона не вимагає особливої кваліфікації і може бути проведена самостійно.

Створення зовнішнього контуру проводиться в такому порядку:

Не більше ніж в одному метрі від стіни будівлі робиться розмітка. За формою розмітка повинна бути у вигляді рівностороннього трикутника зі стороною 2 метри.
За зробленої розмітці копається траншея глибиною приблизно 50 сантиметрів і шириною 40 сантиметрів. Трикутник з'єднується з будівлею траншей зазначеної раніше глибини.
У верхній частині траншеї мотобур пробуріваются глибокі шурфи. Насадка для бура вибирається 1,6 м. П.
У пробурені шурфи забиваються заземлювачі. В даному прикладі в якості заземлювачів використовуються куточки зі сталі (60х70 міліметрів і завдовжки 3 метри). Куточки потрібно встановити так, щоб відстань від них до дна траншеї було приблизно 15 сантиметрів.
Наступний крок - з'єднання заземлювачів на вершинах трикутника металевою смужкою (40х4 міліметра). При цьому смуга виступає як заземлювач, розташований по горизонталі. Після приєднання до замкнутого контуру, така ж сталева смужка укладається по траншеї, спрямованої до будівлі. Там її потрібно підняти над рівнем вимощення приблизно на 50 сантиметрів.
Завершальне дію - зварювання смужки до цоколю будинку. Для цього знадобиться металевий стрижень.

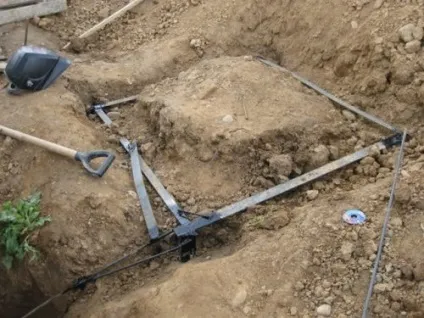

Процес монтажу контуру заземлення

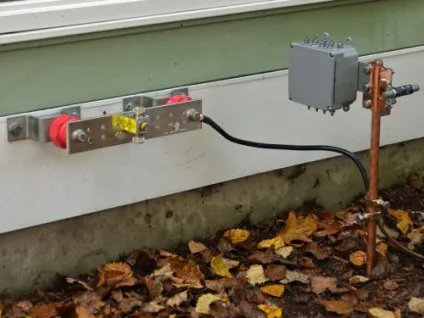

Згідно з нормативами ПУЕ, у зазначеній схемі величина опору заземлення системи не повинна перевищувати 4 Ом. Після утворення незалежної контуру слід правильно його підключити до силового щита. Для цього рекомендується застосовувати мідний заземлюючий провідник. З одного боку, провідник надійно фіксується болтовим з'єднанням до цокольній частині будівлі, з іншого - приєднується до захисного нулю на щиті.

Вищевказана схема може бути застосована в тій ситуації, коли розміри ділянки землі це дозволяють. Однак трапляється, що сусідні будівлі розташовані майже впритул і створити трикутний зовнішній контур неможливо. В цьому випадку зовнішній контур можна зробити за зразком, зазначеним на малюнку нижче.

Лінійна схема пристрою зовнішнього контуру заземлення

Порядок і сутність робіт залишаються такими ж, як зазначено в інструкції вище. Однак є різниця: уздовж будівлі викопується траншея довжиною 4 метри, а заземлювачі забивають на відстані 2 метрів один від одного.

Порада! Роботу зі створення заземлительного системи можна значно спростити, якщо використовувати готові модульні комплекти заземлення.

Перевірка заземлення

При виконанні робіт слід брати до уваги вимоги, що пред'являються контролюючими органами до заземлення. В тому числі:

Коефіцієнт опору. Даний показник може бути різним - це залежить від грунту, в якому облаштовується контур. Наприклад, для глинистого грунту цей показник не повинен перевищувати 10 Ом, а для піщаного ґрунту - до 50 Ом. Для звичайного ґрунту представники контролюючих організацій допускають коефіцієнт до 10 Ом.
Питома провідність. Максимальний показник для звичайного грунту - до 50 Ом.

Зверніть увагу! Конкретні вимоги до коефіцієнта опору залежать від регламентує документа (можливі ПУЕ 1.7.103 або ПУЕ 1.7.59). Рекомендується заздалегідь з'ясувати, які документи будуть застосовуватися для оцінки якості виконаної роботи.

Перевірка заземлення для газового котла проводиться із застосуванням спеціального приладу. У купівлі такого приладу для приватного користування немає економічного сенсу, так як коштує він дорого. Тому простіше його орендувати.

Як тільки закінчені роботи з облаштування заземлення, можна викликати інспектора для проведення пусконалагоджувальних робіт. Також інспектор поставить конструкцію на облік.

Як зазначалося вище, правильно зроблене заземлення - це не тільки і не стільки вимога газової інспекції, скільки запорука безпеки мешканців. Також не варто забувати і про те, що із заземленням робота обладнання буде більш стабільною, а значить і довговічною.
