Заточка ланцюгів бензопил на верстатах і напилками своїми руками

Застосування бензопил дозволяє проводити зміну розмірів і форми деревини та інших матеріалів. Ріжучим елементом бензопили є ланцюг, яка рухається з великою швидкістю під час роботи. На ланцюга розташовані леза, геометрія яких обумовлює швидке різання. Згодом ланцюг затупляется, і потрібно заточити зуби. Заточення ланцюга - процедура, яку можна виконати самому, так як вона не складніше, ніж заточка іншого ріжучого інструменту. Єдиним умов проведення заточування можна назвати використання спеціальної конструкції. Це пов'язано з тим, що створений зуб має незвичайну геометрію: складається з двох ріжучих крайок, кут створюється за допомогою бічної і верхньої площині. Особлива складність заточення полягає в тому, що верхня поверхня має кут щодо лінії руху ланцюга, який слід витримувати з великою точністю.

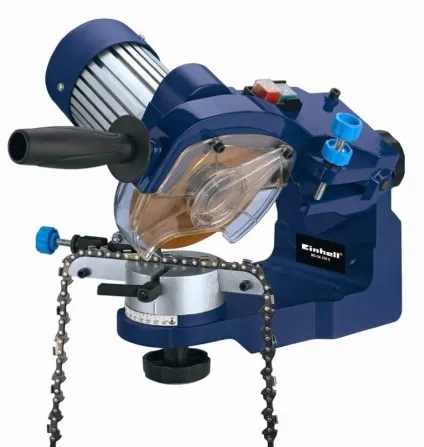

Заточення ланцюга бензопили на верстаті

Коли потрібно проводити роботу?

При інтенсивному використанні бензопили заточка проводиться досить часто, часто кілька разів за один день. Особливу увагу слід приділяти тому, що зустріч ланцюга з грунтом значно прискорює процес. Тому бензопили потрібно використовувати так, щоб виключити ймовірність зіткнення ланцюга і грунту. Після декількох зіткнень стружка буде дуже дрібної, а ланцюг буде поглиблюватися в матеріал незначно.
При розгляді такого питання можна відзначити: чим частіше доводиться гострити ланцюг бензопили, тим менший шар металу знімається. Також якщо часто точити, то термін служби ріжучого елемента бензопили значно збільшитися. Головною умовою можна назвати правильне виконання роботи, якщо її робити своїми руками. Правильно виконати процедуру можна тільки за умови, якщо є спеціальний верстат.
Ознакою того, що ріжучий елемент ручної бензопили притупився можна назвати значне зусилля подачі. Правильно проведена заточка ланцюгів визначає значне зменшення показника зусилля подачі, тобто бензопили входять легко при невеликому натисканні. Ще однією ознакою необхідності проведення заточки ланцюгів можна назвати отримання дуже дрібної стружки.
Проведення заточування бензопили при появі розглянутих ознак обов'язково. Заточка ланцюгів проводиться для того, щоб знизити сильно напруга в тілі, зменшити показник циклічного навантаження, витрата палива. Також якщо не точити зуби ланцюгів вчасно є ймовірність підвищення зносу всіх вузлів, внаслідок цього відбувається скорочень терміну служби ручної бензопили.

особливості геометрії

Для того щоб правильно точити своїми руками, навіть якщо використовується верстат, слід знати геометрію зуба. До його складових елементів відноситься:

1. Лопатка.
2. Основна ланка.
3. Обмежувач глибини.

При цьому лопатка зуба складається з наступних елементів:

Точити правильно своїми руками потрібно з урахуванням того, що торцеве і верхнє лезо повинні бути розташовані правильно відносно один одного для забезпечення найкращих показників різання. Спинка зуба формує певний кут верхнього леза. Подібний кут формується для врізання лез в матеріал. Точити своїми руками слід також з урахуванням того, що назад лопатка має звуження - ця конструктивна особливість формує кут торцевого леза. Він створюється для забезпечення бічного обрізання стружки.

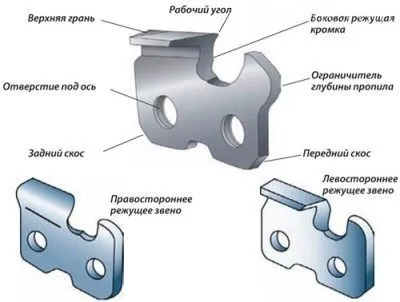

Зуб ланцюга бензопили

Поверхня ковзання і торцева частина леза формує передній кут. В даному випадку кут має фіксоване значення, воно варіює від 60 до 85 градусів.
Якщо точити зуби своїми руками варто враховувати, що саме верхнє лезо є головним, а кут, утворений їм - найбільш важливий кут.
Підводячи підсумки під час розгляду питання особливостей геометрії відзначимо, що кут заточування може змінюватися в залежності від умов застосування. До основному правилу, яке слід дотримуватися, якщо точити зуб своїми руками, можна віднести наступне: чим вище показник кута, тим більше продуктивність бензопили, але зменшення показника забезпечує більшу плавність ходу лез, зниження вібрації і збільшення терміну служби. Точити варто з урахуванням того, що показник повинен знаходитися в межах від 25 до 35 градусів. Винятком можна назвати варіант виконання леза, яке призначене для поздовжнього розпилювання - 10 градусів витримують багато виробників ріжучого елемента бензопили.

Напилок може використовуватися для проведення даної роботи. Напилком виконують зняття необхідного шару металу з поверхні. Для даного випадку був створений спеціальний набір:

1. Напилок круглий, має державка незвичайного виду.
2. Плоский напилок, необхідний для регулювання обмеження глибини.
3. Гачка.
4. Спеціального шаблону.

Держак з круглим напилком створюється разом з розмічальними лініями, які використовуються для правильного позиціонування інструменту. Сама пластина під час роботи стикається з обмежувачем глибини і поверхнею лез, а напилок ходить і знімає шар металу. Застосування спеціальної державки з напилком дозволяє забезпечити правильне прилягання інструментів до оброблюваної поверхні. Варто застосовувати тільки той напилок, який призначений для виконання подібної роботи.

Кути нахилу при заточуванні напилком

До правил проведення роботи можна віднести:

1. Робити слід однакову кількість рухів.
2. Потрібно контролювати силу тиску на поверхню під час її обробки.
3. Шаблон, який використовується разом з напильником, дозволяє дотримуватися важливі показники заточки.

При різній довжині спостерігається нерівномірність ходу і утворення тріщин в матеріалі. Якщо показник довжини неоднаковий на момент початку обробки, то все ріжучі зуби обпилюються за показником самого меншого з них.

Застосування спеціальних верстатів

Не завжди можна використовувати ручний інструмент з шаблоном. Наприклад, якщо ріжучакромка під час роботи стикнулася з грунтом, є ймовірність її деформації. У цій ситуації застосовується спеціальний верстат.
Верстат буває двох видів:

Механічний верстат має конструкцію, яка виглядає як Лучкова пила, але з круглим напилком. Застосовувати верстат можна для вирівнювання показника довжини всіх крайок, для відновлення правильної геометрії. Розглянутий верстат має складну систему установки параметрів обробки. Заточка виконується приблизно 2-3 рухами, після чого верстат встановлюється на нове місце.

Електричний верстат простий у використанні. Спеціальна система налаштувань дозволяє правильно позиціонувати оброблювану поверхню, а також підвести диск з високою точністю. Деякі моделі мають автоматичну систему затиску лещат на момент опускання диска. Вартість електричного варіанту виконання трохи вище, але при цьому значно підвищується продуктивність, можна домогтися найбільш точного результату.

Керівництво із заточування пильних ланцюгів Stihl в форматі PDF
