Методика виконання заточування кінцевих фрез по металу
Фреза - інструмент, який використовується для обробки різних виробів. Застосовуються фрези різного типу, які дозволяють виробляти зміна зовнішніх і внутрішніх поверхонь з необхідною точністю. Для досягнення високої продуктивності фреза повинна мати високу кондицію - бути гостро заточеним. Заточка кінцевих фрез для роботи з металами, деревиною, пластмасою, склом проводиться з використанням спеціальних верстатів і оснащення.

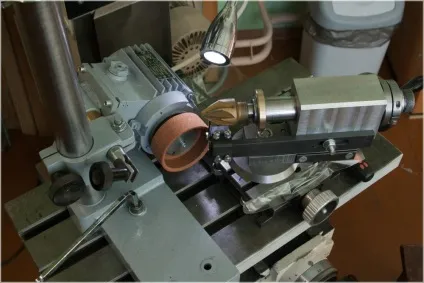

Мал. 1 Поширення друкованої продукції із застосуванням наждачного тарельчатого кола.
Поширення друкованої продукції
Заточування проводиться для відновлення ріжучої здатності, з проведенням операцій виконуваних поконтурної і окремо.
Фрези, що надійшли на заточку, зазвичай попередньо шліфують по циліндричній поверхні з застосуванням кругло-шліфувального верстата для усунення пошкоджень з подальшою заточуванням задньої або передньої частини зубів.
Кінцеві фрези, що мають гостру форму зубів, заточують по задній поверхні спеціальним кругом тарельчатой або чашечной форми. Для цього роблять установку кола по відношенню до осі під кутом 89 °, що дозволяє досягти необхідного контакту між дотичними поверхнями.
При виконанні заточки задніх поверхонь кінцевих фрез застосовують 2 основні методи:
При використанні поліелементних методу ріжучі кромки заточуються окремо. Спочатку проводиться заточка головних поверхонь всіх зубів, потім допоміжних і перехідних.
При контурному методі - заточка, проводиться послідовно кожного зуба за одну операцію. Застосовується також однооборотний метод заточування, коли ріжучі кромки обробляються за одну операцію. Всі зуби заточуються за один оборот, припуск видаляється за допомогою операції шліфування.
Типи використовуваного інструменту
На промислових підприємствах застосовуються різні типи інструменту:
- Циліндричні - для обробки заготовок з використанням верстатів оснащених горизонтальним шпинделем.
- Торцеві - для фрезерної обробки заготовок на верстатах з вертикальним шпинделем.
- Кінцеві - для проходки уступів, виїмок, контурів (криволінійних). Використовуються на установках при вертикально-фрезерної обробки.
- Дискові - для проходки пазів, канавок на горизонтальних верстатах.
- Шпонкові - для проходки канавок на верстатах з вертикальним шпинделем.
- Кутові - для фрезерування площин (похилих), канавок, скосів.
- Фасонні - при обробці фасонних поверхонь.
Мал. 2 Набір черв'ячних фрез.
Для обробки заготовок використовується оснащення, яка призначена для робіт:
Фрези з відповідним оснащенням випускають зазвичай в якості наборів з посадочними розмірами кріпильної частини різного діаметру. Для того щоб фреза використовувалася тривалий період вона повинна бути завжди нагострити, а при проведенні робочої операції необхідний температурний режим, який не допускає перегрів, який знижує їх характеристики.
Використання обладнання для заточування черв'ячних фрез
При обробці заготовок найбільш часто використовуються черв'ячні фрези.
Мал. 3 Процес заточування черв'ячний фрези на універсальному верстаті.
Характеристики черв'ячних фрез строго регламентовані ГОСТ 9324-60 і виробляються:
Збірні черв'ячні фрези (для модулів з 10 до 16) застосовуються з вставними гребінками, які виконуються з швидкорізальної литої сталі або кованими.
Черв'ячні фрези (для модулів з 18 по 30) виготовляються шляхом зварювання, і посадки зубів з вуглецевої сталі на підставу.
При використанні черв'ячних фрез для нарізування циліндричних зубчастих коліс робочі частини зуба зношуються нерівномірно.
Для підвищення терміну використання черв'ячних фрез пропонується метод висотної корекції за рахунок зміни форми просторової кривої характеризує робочий процес. Застосовується також метод осьових зсувів інструменту, який підвищує швидкість проведення операцій зі збільшенням терміну використання черв'ячних фрез.
Процес заточування затилованних черв'ячних фрез виконується по передній частині, а острозаточенного по задній поверхні зуба. Після закінчення процесу заточування проводяться виміри:
- профілю поверхні передньої;
- кроку окружного;
- відповідності канавок стружкових.
Види оснастки застосовуваної для фіксації інструменту
Оснащення, використовувана для кріплення інструменту, ділиться на 2 типу:
Кінцева оснащення кріпиться за допомогою цанги і патрона, а насадочного використовується шляхом установки на шпиндель із застосуванням спеціальної оправлення.
Для кріплення інструменту виробляють оправлення 2-х видів:
Центрові оправлення виробляють з конічним хвостовиком, який має розміри відповідні отвору в шпинделі, і виробляють 2-х типів 7:24 і конус Морзе.
Допускається при використанні даного типу оправок встановлювати кілька ріжучих інструментів з фіксацією спеціальними кільцями.
При застосуванні циліндричної кінцевої фрези необхідний патрон з цангою. Зазвичай в оснащення входить 7-11 цанг дозволяють підібрати необхідний розмір для надійної фіксації.
Цанговий патрон з цангами
Оснащення для фіксації заготовки
Для проведення процесу фрезерування необхідно фіксувати заготовку для чого використовуються:
Столи поворотні круглі використовуються для проведення операцій фрезерування заготовок мають криволінійну поверхню.
Даний тип столів має широкий діапазон зсувів:
- обертання;
- зміна кута нахилу площини столу;
- можливості обробки виробів у вертикальному положенні.
Затискачі або прихвати дозволяють фіксувати вироби за допомогою спеціальних елементів, які в свою чергу кріпиться до столу за допомогою болтів і гайок. Для фіксації невеликих за розміром заготовок використовуються лещата прості і з поворотним механізмом.
Використання додаткових пристосувань
Для фіксації деталей мають циліндричну форму використовують трьохкулачковий патрон і спеціальні центри, які за допомогою хомутиков і люнетів здійснюють фіксацію, а також використання ділильних головок. Дані пристосування застосовуються для обробки деталей під заданим кутом при обертанні.
Ділильна головка складається з елементів:
На шпиндель кріпиться трьохкулачковий патрон, призначений для фіксації заготовки інший кінець, якої впирається в бабку. Колодка може обертатися з фіксацією під потрібним кутом. При обробці довгою заготовки для фіксації використовуються люнети.
