Заряджаємо акумулятор через usb
Дуже проста схема USB зарядки для пальчикових (AA) і мізинчикових (AAA) нікель-метал-гідридних акумуляторів. Схема складається всього з декількох деталей, які дуже просто знайти якомусь непотрібному електроприладі або купити в радіомагазині.
Схема принципова для заряду AA від USB
Список деталей пристрою
- Імпульсний діод 1N4007 - 2x
- Резистор 0.5W 9,7 Ом - 2x
- Резистор 0.25W 10 Ом - 2x
- Світлодіод (будь-який колір) - 2x

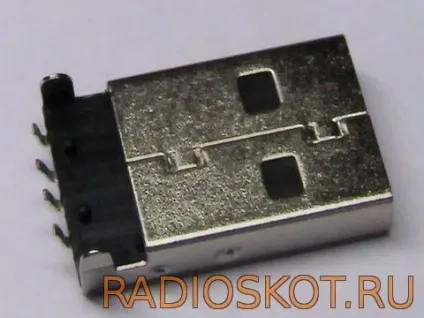

- Вилка USB - 1x
Час зарядки звичайно ж залежить від струму, який ми будемо подавати на акумулятори, а також ємності самих перезаряджаються батарейок. Наприклад китайські акумулятори UltraFire з реальною ємністю приблизно 0,4-0,5 Ампер * годин заряджаються у мене повністю за 2-3 години.
Природно, дане "зарядний пристрій" на відміну від більш складних не сповіщали вас про закінчення заряду, тому не забувайте стежити за процесом, адже перезаряд може негативно вплинути на Ni-MH акумулятори. А два мініатюрних світлодіода будь-якого кольору служать як індикатор, вони показують заряджається акумулятор чи ні. Можна для зменшення розміру плати використовувати світлодіоди для поверхневого монтажу (SMD).

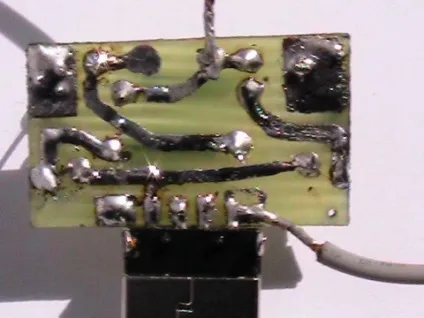

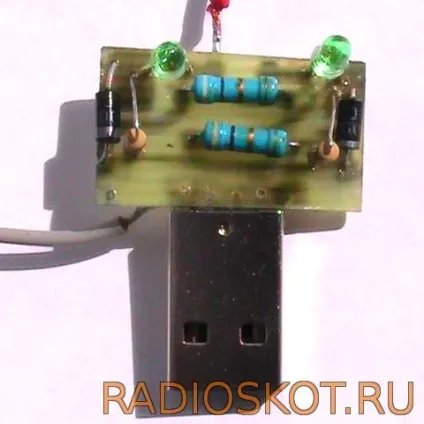

Найзручніше припаяти USB вхід прямо на плату зарядки, яка вийде досить компактних розмірів. Особисто у мене розміри плати вийшли вкрай малі, а саме: 2,8 х 1,5 см.
4.85V, ток залежить від опору застосовуються резисторів, при зазначених номіналах приблизно до 160 mA.

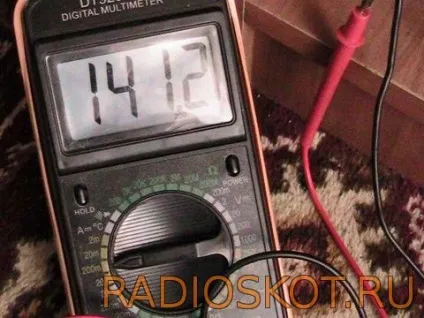

У мене вийшов ток зарядки 141.2 mA.
Хочу зауважити, що при тривалій зарядки спостерігається невелике нагрівання резисторів на 9,7 Ом, і щоб такого не було, візьміть резистори потужністю не 0,5 Вт як зазначено в схемі, а 1 Вт і більше.
