Зарядний своїми руками для пальчикових батарейок - портал Радіострой

Схема зарядного пристрою для батарей 1.5В

Дане зарядний пристрій для пальчикових акумуляторів недуже складна у виготовленні. і Нетреба настройкі.Схема взята з сайту радіокот, але публікується тут так як схеми у вільному доступі .І майже кожен може виготовити своїми руками.

Зарядка проводиться спочатку постійно, струмом заданим резисторами R10-R16, далі в кінці зарядки імпульсами (регулюється за допомогою R1 в межах 1 мОм-10 мОм), ширина яких поступово зменшується. Така зарядка дає більш глибокий заряд без перезарядки акумулятора. Підлаштування резистором встановлюють напругу при підключеному акумуляторі і повністю зарядженому 1,48в. Операціоннікі забезпечують імпульсний режим включення транзистора для зменшення потужності, що розсіюється на ньому. Світлодіод відображає роботу пристрою. Харчування від 3в до 14в.

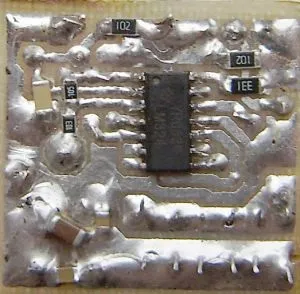

Фотографія плати зарядного пристрою з низу:

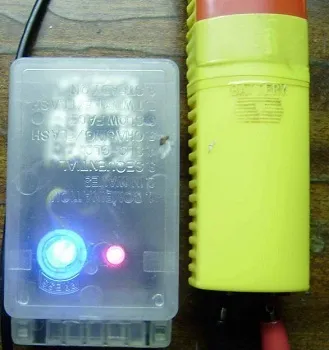

І кінцева фотографія в зборі і в корпусі
