Зарядний для шуруповерта схема

Звичайний шуруповерт може мати акумулятори різного типу, всі вони відрізняються за характеристиками. Відповідно і зарядки до них потрібні різні - для свинцевих, літієвих, нікелевих акумуляторів та інших. Перед тим як збирати або лагодити зарядний пристрій, необхідно обов'язково визначитися з його типом, умовами використання. Це важливо, тому що деякі шурупокрути не можна використовувати при низьких температурах, інші не витримують тривалої експлуатації. Питання, як зробити зарядний пристрій для шуруповерта своїми руками, стоїть не так часто. Сьогодні у продажу можна знайти різноманітні варіанти зарядок, призначених як для конкретних моделей, так і універсальних. Але при роботі на дачі або будівельному майданчику, коли найближчий магазин далеко, а інструмент потрібен зараз, може знадобитися зібрати самому зарядний пристрій. Схема збірки нескладна і нижче ми викладемо кілька варіантів.

Зарядний пристрій для шуруповерта на мікроконтролері

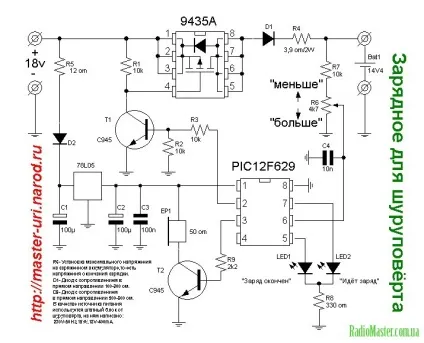

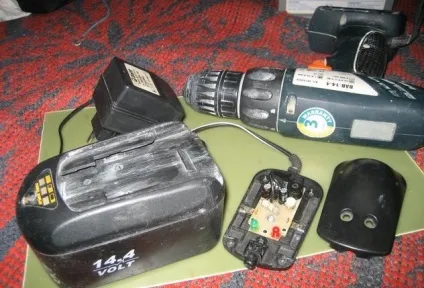

Схема зібрана для коректної зарядки акумуляторів саморезоверта, вся схема уміщається в штатний корпус, є світлова та звукова сигналізація, початку і закінчення заряду, схема зібрана на основі PIC12F629.

Рекомендуємо: Схема зарядного пристрою для акумулятора

Після включення включаються і гаснуть обидва світлодіода, при цьому звучить сигнал, (тест індикації і звуку). Потім починає блимати червоний світлодіод, коли світлодіод горить йде зарядка, коли погашений контроль напруги на акумуляторі.

Після досягнення напруги повного заряду на акумуляторі, перестає блимати червоний світлодіод і включається зелений, при цьому звучить сигнал, що повідомляє про те що зарядка закінчена. Рівень напруги повного заряду устанавліваеться змінним резистором.

Напруга, яка повинна бути на повністю зараженому акумуляторі, встановлюється змінним резистором. Вхідна напруга = напруга яке повинно бути на повністю зараженому акумуляторі +1 вольт. Транзистор будь польовий з P-каналом, відповідний по струму.

Що необхідно зробити для зарядки 14 в акумуляторів? Подати на вхід 15-16 вольт, і встановити змінним резистором поріг спрацьовування відключення зарядки при 14,4 вольт.

Зарядка відбувається імпульсами, імпульси зарядки индицируются світлодіодом «заряд», в проміжках між імпульсами відбувається контроль напруги на акумуляторі, по досягнення потрібного напруга подається звуковий сигнал, і починає блимати світлодіод «заряд закінчено».

Рекомендуємо: Зарядний пристрій з комп'ютерного БП АТХ

Зарядний пристрій для дрилі-шуруповерта

Схема видає напругу 18 вольт. Якщо заряджати акумулятори на 14.4 вольт, потрібно буде підібрати резистором зарядний струм.

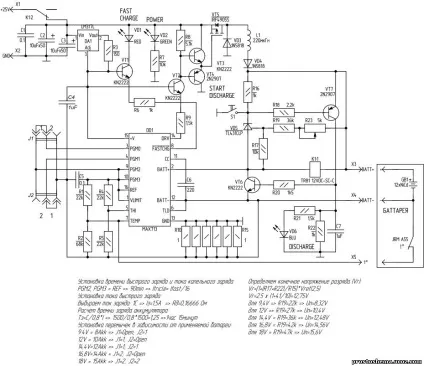

Схема імпульсного разрядно-зарядного пристрою Ni-Cd акумуляторів для шуруповерта

Зарядний пристрій являє собою трансформаторний, що не стабілізований джерело живлення, обмеження струму заряду здійснюється за рахунок насичення трансформатора. Напруга на виході трансформатора приблизно 14V.

Дуже просте ЗУ для шуруповерта

А це варіант схеми найпростішого зарядного пристрою для шуруповерта, коли не хочеться ускладнювати конструкцію зайвими радіоелементами. Ті, хто хоч трохи розбираються зберуть дану схему дуже швидко. Принаймні даний зарядний пристрій більш простий і зручний в відміну від штатних. Природно, що мова йде про дешеві моделях. У цій схемі регулювання зарядного струму АКБ проводиться резистором R10.
