Заміна вакуумного підсилювача ваз 2110 своїми руками, ремонт головного гальмівного циліндра, luxvaz

Незважаючи на те, що ці два агрегати нерозривно пов'язані один з одним, в нашому матеріалі ми розглянемо їх окремо. Це дозволить детально розібратися у всіх нюансах і особливості роботи і ремонту двох пристроїв.

вакуумний підсилювач

Досконалої гальмівну систему машини точно не назвеш, тому доводиться доповнювати її пристроями, які сприяють підвищенню ефективності. Одне з них - це вакуумний підсилювач.

Застосування і призначення

Сьогодні вакуумний підсилювач є дуже затребуваним, оскільки він відрізняється високою ефективністю своєї роботи. Його завдання великі, але з усіма підсилювач справляється відмінно:

Збільшується ступінь опірності гальмівної педалі;
Знижує показник навантаження на гальмівну систему;
Виступає в ролі високоефективного допоміжного вузла;
Позитивно впливає на експлуатаційний термін служби гальмівної системи та ін.

Якщо брати до уваги конструкцію вакуумного підсилювача, то він включає в себе комплексний блок, безпосередньо пов'язаний з головним циліндром гальмівної системи машини.

У даного елемента наступні складові:

Щільний корпус, для виготовлення якого застосовують високоміцний полімер;
Діафрагма, яка також називається збірним вузлом;
Стежить або контрольний спеціалізований клапан;
Штовхач. Він дозволяє повернути елементи двигуна в їх початкове положення, коли немає подачі електроенергії;
Головний шток поршня циліндра гальмівної системи (головного);
Поворотна пружина перемикача.

Корпус цієї пружини має два пористих ділення, які діляться на вакуумне й атмосферний. Часто осередки називають камерами.

Вакуумна камера - це осередок, безпосередньо пов'язана з головним гальмівним циліндром.
Атмосферна камера - це осередок, розташована навпроти гальмівної педалі. Її відкрита частина корпусу впирається в педаль гальма.

Також варто відзначити діафрагму, яка виконує дві дуже важливі завдання:

Коректує положення поршня в просторі;
Докачує гальмівну рідину до головних гальмівних циліндрів.

Установка вакуумного підсилювача передбачає серйозну зміну чутливості педалі, тому настійно не рекомендується прикладати велике і різке зусилля до неї на «перших парах». Натискання повинно здійснюватися акуратно і плавно.

Несправності і способи їх перевірки

Не виключено, що вам може знадобитися заміна вакуумного підсилювача на ВАЗ 2110. Причиною можуть послужити різні несправності, характерні ознаки яких виявляються в наступному:

При натисканні на педаль гальма, виникає шипіння, і одночасно з цим не рідко підвищуються обороти мотора;
Автомобіль починає троить;
Свічки запалювання перестають працювати ефективно;
Витрата палива помітно збільшується.

Ви самі прекрасно розумієте, що якщо шипить вакуумний підсилювач гальм у ВАЗ 2110, нічого хорошого в цьому немає. Тому необхідно вжити відповідних заходів. Це стосується всіх несправностей, які можуть виникнути.

Перед тим як поміняти вакуумний підсилювач на ВАЗ 2110, його слід перевірити. Виконується ця процедура в такий спосіб:

Як при звичайній прокачування гальм, при незаведенном моторі кілька разів натисніть на педаль газу;
Після 5 або 6 натискання утримуйте педаль в нижньому положенні, впершись її в підлогу, і заведіть двигун;
Після запуску педаль буде сама трохи зміщуватися вперед.

Така ситуація характерна тільки для справного вакуумного підсилювача. Тому якщо вакуум не утворився, перевірте місця з'єднань і шланг на предмет герметичності, плюс вивчіть стан зворотного клапана. Часто причина криється в руйнуванні або деформації гумових компонентів, які можна легко замінити.

Також висока ймовірність пошкодження діафрагми, на якій з часом утворюється отвір. Придбати діафрагму можна з ремкомплектом, вартість якого становить не більше 500 рублів.

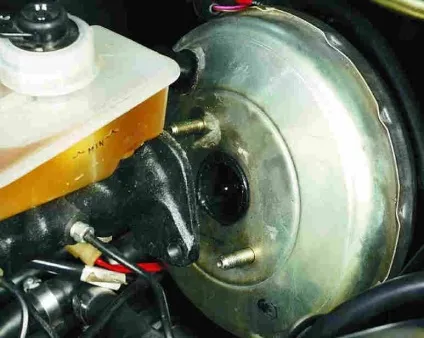

Щоб замінити елемент, необхідно розібратися в головному питанні - як зняти вакуумний підсилювач з ВАЗ 2110. Вже безпосередня заміна старого елемента на новий не складе труднощів, рівно як і процес зворотної збірки.

Тому розповімо про головне - демонтаж підсилювача. Почнемо з того, що процедура не складна, але вона вимагає акуратності і послідовності виконання кроків. Якщо будете дотримуватися рекомендацій, робота займе трохи часу і не забере багато сил.

Від'єднайте колодку з проводами, яка включає в свою конструкцію датчики рівня гальмівної рідини.
Однією рукою утримуйте зворотний клапан підсилювача, другий акуратно від'єднайте шланг. Бажано від'єднання шланга виконувати сильною рукою, оскільки для цього потрібно велике зусилля.
Отвинтите два болта, що з'єднують підсилювач і головний гальмівний циліндр.
Акуратно зніміть циліндр від підсилювача.
Від'єднувати гальмівні трубки не має ніякого сенсу.
Відкрийте доступ до приладової панелі, що дозволить відкрутити гайки, які утримують кронштейн педалі гальма. Їх має бути 4 штуки.
Демонтувати кронштейн і підсилювач рекомендується через підкапотний простір, оскільки там досить вільного місця для подібних маніпуляцій.
Зніміть стопорну пластину пальця. Для цього палець поддевается викруткою і видавлюється.
Тепер ви легко можете відключити гальмівну педаль і підсилювач.
Щоб від'єднати підсилювач і кронштейн, доведеться відкрутити дві гайки на кріпленні.
На місце демонтованого старого вакуумного підсилювача встановлюється новий, і виконується процедура зворотного збирання в суворій послідовності процесу демонтажу.

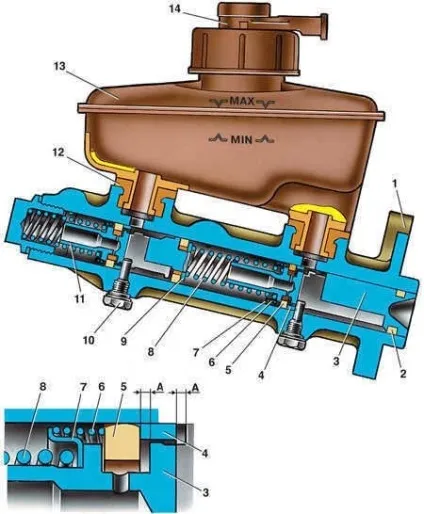

Головний гальмівний циліндр

Тепер поговоримо про головному гальмівному циліндрі на автомобілі ВАЗ 2110. Якщо ви не хочете допустити зникнення гальм під час руху, їх слід періодично перевіряти, а при виникненні проблем негайно вживати відповідні дії.

Частою причиною для заміни головного гальмівного циліндра ВАЗ 2110 служить саме той факт, що пропадають гальма.

ознаки несправності

Зрозуміло, гальма можуть повністю втратити свою ефективність з різних причин, але зараз ми говоримо конкретно про головний циліндр. Якщо причина криється в ньому, тоді це можна визначити за такими ознаками:

На головному циліндрі помітні сліди підтікання гальмової рідини;
Педаль має холостий хід, тобто при її натисканні не створюються ніякі зусилля;
Педаль гальма просто не натискається.

Для виконання ремонту головного гальмівного циліндра ВАЗ 2110 його потрібно спершу розібрати, після чого встановити новий елемент.

Найбільш складний процес - це розбирання. Тому поговоримо про нього детальніше.

Від трубопроводу акуратно від'єднайте головний циліндр.
Від'єднайте від аварійного індикатора гальмівної рідини колодку, яка оснащується проводками. З'єднання на «десятці» здійснюється клемами.
Прикрийте чимось отвори трубопроводу і вузла, щоб не допустити витік гальмівної рідини. Вона забруднить внутрішній простір, що небажано.

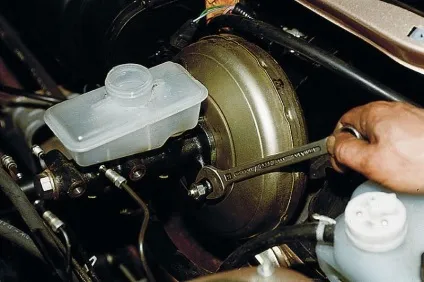

Тепер зніміть циліндр разом з бачком. Для цього достатньо відкрутити кріпильні гайки, які елемент з'єднується з вакуумним підсилювачем.
Після зняття датчика рівня гальмівної рідини злийте з баска і самого циліндра наявну там гальмівну рідину.
Якщо серйозної необхідності немає, бачок знімати не варто. Але для повноцінного складання бак знімається, а потім встановлюється на місце в строгому порядку.
Перед зворотного складанням кожен елемент промивається очищеною гальмівною рідиною. Хороша альтернатива - ізопропіловий спирт.
Не забудьте просушити деталі компресором і протерти чистою, сухою ганчіркою.
Ретельно уникайте потрапляння на головний циліндр палива або гасу.
Особливу увагу зверніть на ущільнювальні кільця. Якщо ви їх промиваєте спеціальним спиртом, не тримайте кільця в цій рідині довше 20 секунд. Після обробки відразу висушіть і протріть ущільнювачі.
Поверхня поршня і дзеркала обробіть, видаливши всю іржу.

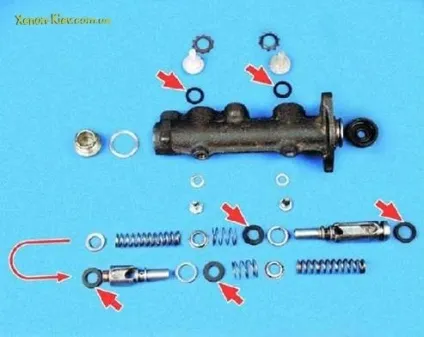

При заміні головного циліндра в обов'язковому порядку встановлюються нові ущільнювальні кільця, незалежно від їх поточного стану.
Перевірте пружність пружин поршня під навантаженням. Зверніться до керівництва по ремонту ВАЗ 2110, де вказані відповідні навантаження і зусилля для перевірки.
При вільному стані довжина пружини повинна становити 59,8 міліметрів. Якщо показник має відхилення від норми, обов'язково замініть пружини.

Якщо ви думаєте, що після заміни головного гальмівного циліндра можна спокійно виїжджати на дороги, то ви помиляєтеся. Насправді повноцінний ремонт гальмівних циліндрів на ВАЗ 2110 включає в себе прокачування.

Грамотна прокачування дозволить забезпечити ефективність роботи нового встановленого головного циліндра.

Процедура не складна, але вимагає дотримання інструкції.

Знайдіть людину, яка вам допоможе в цій справі. Один буде біля машини, а другий - безпосередньо в салоні.
Накачайте гальмівну педаль шляхом декількох натискань на неї.
Помічник затискає педаль, а ви тим часом трохи відкручує штуцер на одній з трубок гальмівної системи.
При цьому повинен вийти повітря, а також невелика порція гальмівної рідини. Не лякайтеся течі, це цілком нормально.
Назад затягуйте штуцер, використовуючи той же ключ, що і при розкручуванні - на 10.
Командуйте помічникові опускати деталь.
Процедура повторюється до того моменту, як при розкручуванні штуцера почнуть виходити бульбашки повітря.
Подібними діями прокачується кожен з чотирьох контурів.

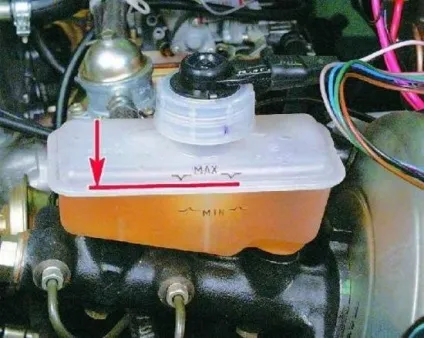

Попередньо переконайтеся, що в розширювальному бачку гальмівна рідина залита до необхідного рівня.

Власне, на цьому ремонтні роботи, пов'язані з головним гальмівним циліндром, можна вважати завершеним. Досвід експлуатації такого автомобіля як ВАЗ 2110 підказує, що завжди в багажнику слід зберігати ємність з гальмівною рідиною. Ситуації на дорозі відбуваються всякі, і до них потрібно бути готовим.
