Заміна рульового карданчика на ваз 2110 своїми руками, masteravaza

Заміна проміжного вала карданчика ваз

Як відомо багатьом автомобілістам, на Ваз 2110 часто присутній такий дефект, особливо після тривалої експлуатації, як люфт рульового управління. В цьому випадку налагодити нормальну роботу допомагає тільки заміна рульового карданчика на ваз 2110.
Доводиться демонтувати колонку і проводити ремонт. Заміна рульового карданчика ваз 2110, не дивлячись на складність, операція, яку можна провести своїми силами.

Основні ознаки, що свідчать про несправності

Не варто говорити про те, що будь-який механізм рано чи пізно приходить в непридатність, виходить з ладу. Особливо часто елементи рульової колонки ваз 2110 зношуються, після їзди по нерівностях і поганих дорогах, що в условіяхУкаіни дуже актуально.
Коли карданчик або ж інша складова рульової буває несправна, чується характерний стукіт, що свідчить про необхідність заміни.
Нижче наведені основні ознаки, які характеризують несправність карданчика, та й взагалі всієї рульової:

коли рульовий вал береться руками в районі з'єднання з рейкою і ворушиться вгору-вниз, то чути буває характерний стукіт.

Примітка. Даний стукіт не завжди може говорити про заміну саме карданчика. Цілком ймовірно, що з ладу вийшов голчастий підшипник, який виявляється в даному випадку без змащення.

коли спостерігається помітний люфт втулки і місце з'єднання рейки з шестернею.

Нерідко причиною стукоту або люфту виявляється погана натяжка вузлів, що має на увазі поступити таким чином:

взяти ключ гайковий або трубної, в залежності від ситуації;
гарненько закріпити ослаблені болти і гайки.

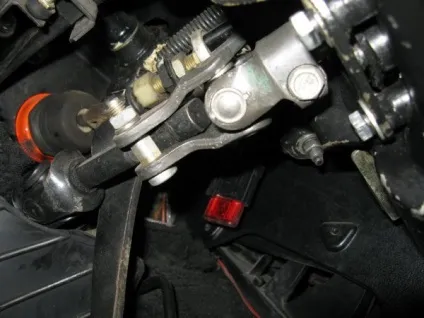

Заміна рульових Карданчик ваз 2110

Якщо ж причина не в цьому, то значить або вийшов з ладу карданчик, або ж потрібно купувати нову рульову рейку.

Пристрій

Як відомо, карданчик або проміжний вал рульової, як його ще називають, складається з двох частин. Це складові, які з'єднані один з одним спеціальним карданним шарніром.

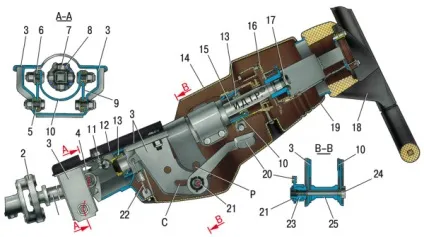

Конструкція проміжного вала ваз

Карданчик рульового буває з'єднаний з приводний шестернею за допомогою спеціального кріплення, позначеного цифрою 9, але це з нижньої сторони. А ось з верхньої сторони карданчик обертається в трубі кронштейна на кулькових підшипниках (їх буває два).
Що стосується основних кріплень вала, то вони приєднуються до приварному кронштейну в чотирьох місцях. Передня частина карданчика кріпиться через дві пластини спеціальними зрізними головками.
А задня частина карданчика з'єднується за допомогою приварних болтів гайками, що мають пружинні шайби або нерідко самоконтрящиеся гайки, але вже без шайб.

Заміна рульових Карданчик на ваз 2110 верхнього і нижнього

Примітка. Важливо знати, що в залежності від року випуску рульова рейка буває двох зразків.
В одному випадку розбирати всю рульову рейку не доводиться, але це, в основному, на ваз 2108 і подібних йому моделей. Що ж стосується рульової на ваз 2110, то для заміни карданчика її потрібно буде розібрати.

Для розбору рейки потрібно виконати наступне:

знімається гофра захисного типу;
відкручується гайка, яка знаходиться посередині;
рейка розбирається на дві частини.

Демонтаж рульової колонки з авто

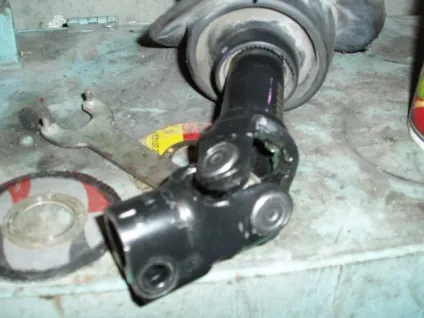

Ваз 2110 рульової карданчик

Щоб замінити карданчик, необхідно демонтувати рульову колонку з автомобіля.
починаємо:

знеструмлюємо акумуляторну батарею;
після цього на рульовому колесі знімається накладка кришки вимикача сигналу (для цього піддягаємо її викруткою);
витягаємо накладку з керма;
тепер перед нами постають два самореза, які і слід відвернути фігурної викруткою;
після цього кришка повністю виймається;

Зняття кришки рульового колеса

тепер потрібно тій же фігурної викруткою відвернути три самореза, які фіксують контакт звукового сигналу;
від'єднуємо дріт і знімаємо контакт;
тепер потрібно буде взяти ключ на 24;
відвертаємо їм гайку, яка фіксує рульове колесо (робити це треба не повністю, залишаючи гайку насадженої на вал);
знімаємо кермо, потягнувши його на себе.

Примітка. Рульове колесо потрібно знімати не ривком, а погойдуванням лівого і правого боку і одночасно витягуючи деталь до себе.
Гайка ж не знімається до кінця через те, що кермо може вийти з вала різко, таким чином, травмуючи особа. Після зняття керма зі шліців, гайка повністю відвертається.

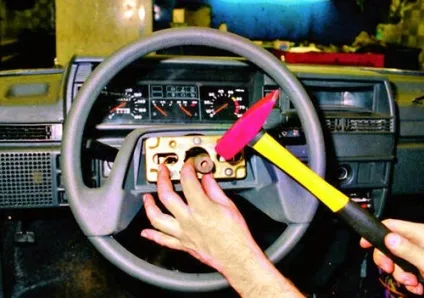

Порада. Якщо кермо одному зняти не вдається, потрібно скористатися допомогою асистента, який буде тягнути кермо вгору, в той час як ремонтник буде наносити удари по валу через вибивання.

Демонтаж рульового колеса

вузол підрульових перемикачів демонтуємо;
виймаємо також вимикач запалювання;
беремо ключ на 13 і відвертаємо болт, що кріпить еластичну муфту (знаходиться під педалями);
відвертаємо болти, що фіксують вал рульового управління спереду.

Примітка. Дані кріплення фіксуються болтами із зрізними головками, що виключає можливість стандартного відкручування. Для цього потрібно наносити удари зубилом в тангенціальному напрямку.

тепер відвертаємо гайки, що фіксують рульове управління ззаду, використовуючи ключ на 13;
демонтуємо рульову колонку ВАЗ.

Заміна рульового карданчика

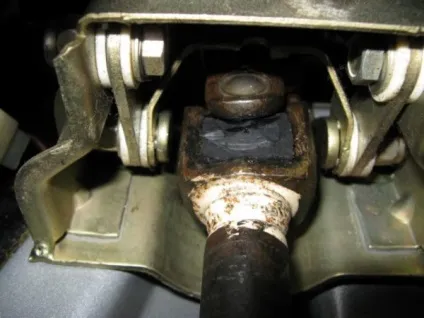

Люфт рульового карданчика на ваз 2110

Після того, як була знята рульова колонка, слід почати заміну карданчика:

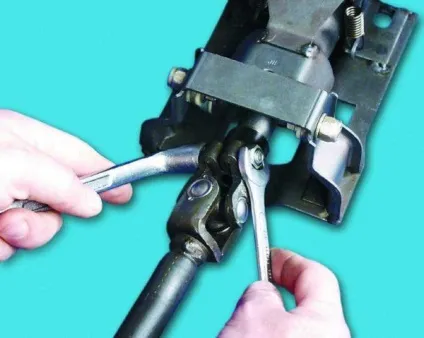

зрушуємо вал таким чином, щоб отримати доступ до болта, що фіксує карданчик з рульовою колонкою;
відвертаємо гайку, одночасно утримуючи болт другим ключем;
знімаємо болт;
виймаємо карданчик зі шліців рульової колонки;
з вала рульової колонки також знімається наполеглива втулка і оглядається (якщо відмічено, що вона пошкоджена, її слід замінити).

Примітка. Рекомендується звернути увагу на те, що наполеглива втулка встановлюється на валу тією стороною, де більше діаметр.

новий карданчик надаватися на шліци вала рульової колонки.

Примітка. Одягати новий проміжний вал слід таким чином, щоб отвір під болт в шарнірі збігалося зі спеціальною кільцевої виїмкою на валу.
Якщо потрібно, то можна попередньо розвести наконечники кріплення з обох сторін карданчика.

з'єднання кріпиться болтом з гайкою;
встановлюємо кронштейн на шпильки кріплення, наживляючи потім болти і гайки;
карданчик на вал приводної шестерні до упору, загортаючи болт до кінця;
монтуємо на місце вузол підрульових перемикачів;
збираємо рульове колесо.

Корисно буде також використовувати в процесі роботи фото-матеріали. Як бачимо, нічого складного в заміні немає.
Тому її можна спокійно провести своїми рукамі.Главное - це не ігнорувати поради, які дає інструкція.
Таким чином, проводячи роботи по ремонту самостійно, можна непогано заощадити, адже ціна на послуги подібного роду у фахівців сьогодні не дешева.
