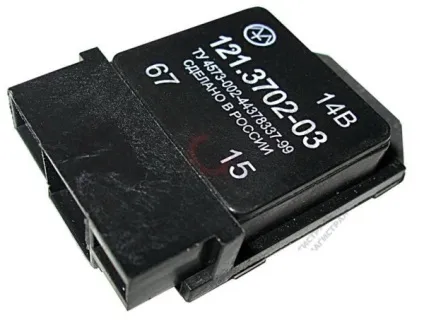

Реле регулятор ваз

Заміна реле генератора ваз 2110 може бути відтворена двома способами: із зняттям генератора і без його зняття. Обидва варіанти можна виконати в домашніх умовах, хоча другий супроводжується меншою кількістю маніпуляцій з автомобілем.
Але незважаючи на це, перший варіант для деяких може виявитися більш простим. Замінити реле регулятор генератора ваз 2110 зможе кожен, якщо прочитає і вивчить нижченаведену інструкцію.

Перевірка реле генератора на автомобілі

Заміна реле регулятора генератора ваз 2110

Однак перш ніж приступати до заміни, необхідно перевірити, чи дійсно проблема з несправним реле. В даному випадку буде здійснена його перевірка безпосередньо на автомобілі.
Для цього необхідно:

Примітка: можна включити 2 швидкість, але найкраще, щоб була включена 3 швидкість, так як при цьому буде йти трохи менше бензину. Та й результат буде досягнутий значно швидше.

Напруга потрібно вимірювати між клемою «B +» і масою генератора. При цьому воно не повинно бути менше або більше 13,2-14,7 В.
Заміна реле необхідна в тому випадку, якщо спостерігається як недозаряд, так і перезаряд.

Перевірка знятого реле

Заміна реле регулятора на генераторі ваз 2110

Бажано перевіряти реле разом зі щіткотримачем, так як в деяких випадках неполадки виникають через поганий контакт між реле і щітками.
Щоб перевірити регулятор після його зняття, необхідно:

Включити лампу на 12 В між його щітками.
Спочатку приєднати до висновку реле «D +» джерело живлення з напругою в 12 В. При несправному реле лампа буде горіти.
Потім потрібно взяти більш потужне джерело струму - 15-16 В. Якщо реле неправильно працює, то лампочка згасне.

Примітка: лампа може горіти або гаснути в обох випадках. Якщо вона горить і там, і там, значить в регуляторі є пробої. У той же час, якщо лампочка не горить, значить між щітками немає контакту, до чого може привести обрив проводів.

Перевірка конденсатора

Реле генератора ваз 2110

До речі кажучи, багато хто плутає несправне реле з несправним конденсатором (см.Меняем конденсатор (генератор ваз 2110)), так як «симптоми» досить схожі. Таким чином, якщо перевіривши реле, зрозуміло, що воно повністю справно, а генератор напруги працює погано, то потрібно перевірити і конденсатор. Він захищає все електронне обладнання від перепаду напруги.
Щоб перевірити його роботу, слід:

Увімкнути радіоприймач. Якщо в його роботі спостерігаються перешкоди, значить з конденсатором не все гаразд. Двигун при цьому повинен також бути включеним.
Перевірити його справність можна за допомогою мегомметра або тестера. При підключенні до конденсатору, стрілка повинна швидко відхилитися в сторону, а потім повільно повернутися в початкове положення.

Як дізнатися, що зламано саме реле, а не сам генератор

Багато хто вважає, що якщо акумулятор не тримає заряд, то проблема в генераторі. Однак іноді причиною цього може несправний реле-регулятор.
Щоб перевірити, що саме не працює, потрібно виконати наступні дії:

Відкрити капот автомобіля.
Завести двигун. Поставити 2 або 3 швидкість на коробці передач.
Зняти клему акумулятора.

Примітка: це потрібно для того, щоб в системі не сталося замикання.

Якщо після цього машина як і раніше працює, значить несправне реле. А ось якщо автомобіль заглох, значить причина все-таки в генераторі.

Переваги трирівневого реле

Регулятор напруги монтується на борт машини, в той час як щітки генератора і панель - прямо в генератор. Завдяки цим трьом рівням, акумулятор довго буде перебувати в зарядженому стані, а термін його експлуатації значно збільшиться.
Цими рівнями є:

Рівень «мінімум». Він необхідний для того, щоб автомобіль працював навіть в самих жарких умовах.
Тобто, він не буде глухнути навіть в тих місцевостях, де температура повітря перевищує +20 градусів. Крім того автомобіль зможе витримати навіть найвищі схили.

Примітка: даний рівень необхідний в літній період.

Рівень «норма». Дозволяє машині працювати при нормальних умовах.
Рівень «максимум». Необхідний для використання машини навіть при негативних температурах. При цьому, автомобіль зможе завестися навіть при розрядженому акумуляторі.

причини заміни

Заміна реле потрібна в таких випадках:

Щітки зносилися. До речі, це і є основною причиною. Справа в тому, що через їх зносу пропадає контакт з реле, тому через нестачу харчування генератор перестане працювати.
У схемі спостерігається пробій, що призводить до підвищення напруги в системі.
Розриви проводів через що ослабли контакти.
Поломка корпусу або кріплень. З цим жартувати не варто, так як це може привести до небажаного замикання.

заміна реле

Щоб зняти реле, не обов'язково демонтувати генератор.
Для цього потрібно:

Примітка: зазвичай воно чорного кольору і кріпиться до генератора за допомогою жовтого дроти.

Від'єднати мінусову клему акумулятора.
Відкрутити два болта кріплення до генератора.
Зняти жовтий провід, що йде до реле від генератора.
Демонтувати реле. Ретельно оглянути його. Якщо щітки стерлися, то заміни не можна уникнути.
Якщо якийсь із проводів розірвався або на його поверхні є пробоїни, то можна обійтися тільки їх заміною.

Примітка: можна їх просто ізолювати, навіть не змінюючи на нові. Хоча реле коштує недорого - всього рублів 70.

Перевірити новий регулятор напруги, після чого закріпити його на генератор.
Приєднати назад жовтий провід та клему акумулятора.
