Заміна проводки в панельному будинку тонкощі, правила і рекомендації
У будь-якому будинку будівлі радянських часів рано чи пізно доведеться робити капітальний ремонт, в тому числі і домашньої електромережі. По-перше, стара мережа вже не справляється з сучасними навантаженнями. По-друге, виконана вона була алюмінієвими проводами, які зараз повсюдно міняють на мідні. Заміна проводки в панельному будинку представляє певні складності. Тут не так-то просто перенести розетку або вимикач в будь-який зручний для вас місце. Проте складності ці чисто фізичного характеру, що стосується електричної частини, то вона нічим не відрізняється від монтажу проводки в звичайних будинках. Так що цілком можна обійтися без професійного електрика, виконавши ремонт проводки своїми руками.
Що собою являє панельний будинок?
Панельні будинки зводили ще в радянські часи. Вони були свого роду економ-варіантом, тому що поєднували в собі швидкість будівлі і невисоку вартість будівельних матеріалів. Панельне будова зводилося із залізобетонних плит, які виготовляли на спеціальних заводах шляхом заливання бетоном металевої арматури. Ці плити (або панелі) були двох видів - для підлог або стельових перекриттів і стін.
Панельне будова схоже картковому будиночку, кожна стіна в ньому є несучою. Ні про яку перепланування тут не може бути й мови, тільки зачепи одну стіну, складеться весь будинок. Зараз такі будови рідко зводять, та й люди не особливо хочуть купувати житло в панельних будинках. Все-таки для проживання цегляні споруди вважаються більш комфортними. Вони краще зберігають тепло, мають підвищену шумоізоляцією, і, звичайно ж, в них набагато легше проводити ремонтні роботи та перепланування. Особливо якщо мова заходить про такому питанні, як замінити проводку.
Особливості електропроводки в панельних будинках

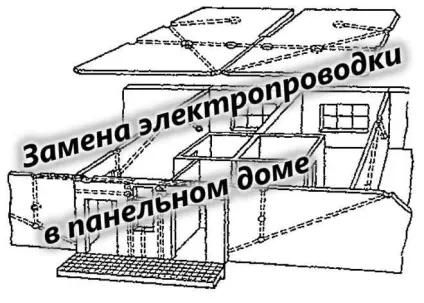

Прокладка електричної проводки в панельному будинку в основному виконувалася в спеціальних каналах (або борознах), які були передбачені і зроблені в залізобетонних плитах на заводі.
Місця цих борозен строго регламентувалися, так само як і отвори під вимикачі і розетки.
Тобто не було ніяких шансів перемістити комутаційний апарат в інше, більш зручне місце. У стельових плитах теж були спеціальні борозни для прокладки в них проводів до освітлювальних приладів.
Ще один варіант, за яким монтувалася електропроводка в панельному будинку - в просторі між стельовими і настінними плитами, це місце потім закривалося плінтусом. Також дроти прокладали в міжплиткових швах.
На ці нюанси зверніть особливу увагу, тому що якщо вам належить заміна електричної проводки в панельному будинку своїми руками, потрібно хоча б знати, де шукати шляхи пролягання старих проводів. Їх треба постаратися використовувати і для нової розводки по максимуму, тому що монтаж штроб в залізобетонних плитах - заняття дуже трудомістке.
Варіанти проводки для панельного будинку
Перед тим, як поміняти електричну проводку, чітко визначтеся, який спосіб вам найбільш підходить.
Найдоступніший варіант - прокласти дроти по поверхнях стін і стель під штукатурку. В цьому випадку до поверхонь кріпиться безпосередньо кабель. Можна його попередньо протягнути в трубу: сталеву, електротехнічну із пластику, гофровану пластикову або гнучку металізовану. Кріплення до поверхонь здійснюється спеціальними кліпсами, хомутами або скобами, під які потрібно буде просвердлити маленькі отвори. Після того, як провідники будуть закріплені, накладається шар штукатурки. За допомогою такого способу ви зможете протягнути окремі лінії не тільки до освітлювальних приладів, але і до потужної побутової техніки (кондиціонерів, водонагрівальних бойлеру).
Недолік цього варіанту в тому, що будуть потрібні додаткові грошові та фізичні затрати на оштукатурювання поверхонь.
Проводку в панельному будинку можна розташувати і на підлозі, якщо в подальшому зробити зверху бетонну стяжку. Провідники простягають в гофровані труби, укладають на підлозі і заливають бетоном. Розташовують проводу і в підвісній стелі. Єдиний недолік - на підлогах і стелях можна монтувати розетки, все одно доведеться встановлювати їх на стінах, а до цього місця штробить поверхню або укладати дроти під штукатурку.
Заміна електропроводки в панельному будинку може бути взагалі виконана відкритим способом прокладки.
В цьому випадку провідники монтують в трубах або спеціальних пластикових кабель-каналах. Бажано для прокладки вибирати місця, де можливість механічного пошкодження короба з кабелем буде мінімальною. Це, звичайно, не найкращий варіант з точки зору естетики, зате монтаж такої проводки можна виконувати, коли вже повністю закінчено ремонт в квартирі.
Спосіб штробления теж залишається актуальним, тільки в бетонних плитах він зажадає значних фізичних і тимчасових витрат.
Штроблення панельних плит
Ми вже згадували про те, що чіпати несучі панельні стіни забороняється, це стосується і штробления. Але заборона більшою мірою відноситься до монтажу горизонтальних штроб. Робити борозенки для проводів вертикально цілком допустимо. При цьому все одно є якісь обмеження, штроби можна робити занадто глибокими, що може привести до ослаблення конструкції (допускається глибина не більше 10 мм). Найголовніше при монтажі штроб не порушити металеву арматуру.
Жодні зигзагів і ліній під нахилом, штроблення борозен до розеток і вимикачів виконується строго рівними вертикалями.
Мінімальна відстань між трубами газопостачання та штроб має бути 40 см. Від віконних і дверних прорізів борозни для електричної проводки повинні бути видалені мінімум на 15 см.
Для нарізки штроб знадобиться спеціальний інструмент, який коштує пристойних грошей. Добре, якщо у вас буде можливість взяти його напрокат у професійного електрика.
Потрібна болгарка і для неї обов'язково алмазний диск, тільки він зможе впоратися з таким міцним матеріалом, як бетон. На стіні попередньо необхідно намітити трасу прокладки проводу, а потім уздовж цих ліній виконати дві паралельні прорізи на відстані 2 см один від одного. Тепер знадобиться перфоратор, з його допомогою видаляються залишки бетону між надрізами.
Звичайно, ідеальним варіантом буде штроборез. Цей інструмент по своїй суті нагадує болгарку, тільки у нього всередині вже вбудовані алмазні диски.
Відстань між дисками можна заздалегідь регулювати, так само як і глибину нарізається борозни.
Ще одне головна перевага штроборіза в тому, що він обладнаний пилососом, монтажна пил не виходить за межі кожуха. Єдиний недолік - це ціна, в цьому випадку дорого обійдеться навіть прокат.
монтаж отворів
Якщо заміна проводки в панельному будинку передбачає нові місця для розеток і вимикачів, то буде потрібно ще один складний етап роботи - просвердлити для них отвори в бетонній стіні.
Що вам для цього знадобиться?
- Олівець з лінійкою (або рулеткою).
- Перфоратор і бур для нього діаметром 8 мм.
- Спеціальна насадка - коронка для монтажу підрозетників в бетоні (діаметром близько 70 мм).
- Лопатка - спеціальна перфораторного насадка для виїмки залишився бетону з отвору.
У місці, де в майбутньому повинен стояти комутаційний апарат, намалюйте коло по діаметру підрозетника. Визначте його центр і виконайте в ньому отвір глибиною 50-60 см за допомогою перфоратора з буром. Тепер надіньте на інструмент коронку по бетону і намітьте контур майбутнього отвору. Знову встановіть бур і по наміченої кола просвердлите 12-14 дірочок (це набагато полегшує і прискорює процес монтажу отвори). Знову надіньте коронку і пробурити тепер на всю глибину (50-60 мм). Залишилося тільки надіти насадку-лопатку і вибити залишився бетон.
Точно також зробіть отвори і для розподільних коробок, якщо ви не будете використовувати колишні.
розподільчий щиток
Як правило, раніше в панельних будинках лічильник електричної енергії та вступної автомат на квартиру встановлювалися на сходових клітинах. Зараз вже одного автомата недостатньо, щиток збирається з пристроїв захисного відключення (УЗО) і індивідуальних автоматичних вимикачів на кожну групу споживачів.
В принципі лічильник і вступної автомат у вас так і можуть залишатися на майданчику. Тим більше що цього вимагає енергопостачальна організація для безперешкодного зняття показань з приладу обліку.

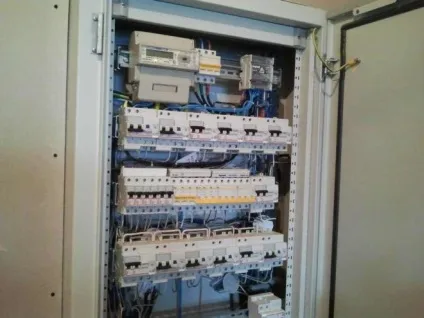

Всю решту компоновку розподільного щитка ви можете зібрати самі і встановити його на вході в квартиру. В даному випадку краще всього використовувати металевий або пластиковий спеціальний короб, тобто распредщіток у вас буде навісного виконання. У панельному будинку зробити його прихованим вельми проблематично, тільки уявіть, яких розмірів нішу потрібно буде продовбати в залізобетонній плиті. Серед матеріалу вибирайте на свій розсуд. Пластиковий короб буде практичніше, він менше важить і має більш привабливий зовнішній вигляд в плані естетики. Металевий короб характеризується довговічністю і надійністю.

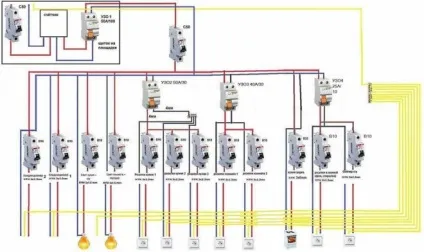

Рекомендується окремими автоматами живити освітлення і розеткові групи. Для кожної гілки, а також для потужних споживачів, встановлюється індивідуальний автомат.
Така схема зручна ще й тим, що якщо з'явиться необхідність ремонтних робіт на якийсь із гілок електромережі, досить буде відключити потрібний автомат, і не залишати при цьому без напруги всю квартиру.
Поетапна заміна проводки
Перед тим як поміняти проводку вам необхідно демонтувати старі дроти. Початком всіх робіт повинно бути припинення подачі електрики на робоче місце, тобто вам потрібно відключити вступної автомат на квартиру і перевірити, що напруга дійсно відсутня.
Зніміть старі вимикачі і розетки, розкрийте розподільні коробки і витягніть другий місця коммутирования проводів. Іноді в панельних будинках можна через розподільну коробку витягнути весь провід зі старої борозни. Але найчастіше просто починають від коробки акуратно висмикувати провідник, якщо в якомусь місці він міцно схоплений в штробі алебастровим розчином, то за допомогою зубила і молотка звільняють його. В принципі, якщо деякі старі штроби ви не будете використовувати, то чи не морочте голову, залиште колишній провід там, тільки ретельно заізоліруйте його з двох сторін.
У штроби для нової проводки укладіть провідники і закріпіть за допомогою гіпсового або алебастрового розчину. Встановіть в заздалегідь виконаних отворах розподільні коробки і підрозетники, заведіть в них дроти. Виконайте необхідні з'єднання в коробках, підключіть розетки і вимикачі.
Ми розповіли вам основні нюанси заміни проводки в панельному будинку. Цей вид робіт все-таки відноситься до складних, по суті будучи капітальним ремонтом всієї електричної домашньої мережі. Тому реально оцінюйте свої сили, бути може, краще запросити професійного електрика.
