Заміна проводки в панельному будинку своїми руками, elektik v dome
Як поміняти проводку в панельному будинку? Саме з таким питанням багато стикаються під час ремонту. Здавалося б, що може бути простіше?
Просто замість старої поклади нову - і все. Але тут постає питання: якщо вже змінювати проводку, то варто додати кілька розеток і вимикачів. А раз будуть нові комутаційні апарати, то слід подумати і про нові автоматичних апаратах. Раз збільшиться навантаження, то і перетин проводів слід переглянути.
Розібратися у всіх цих питаннях ми спробуємо в нашій статті.
Етап планування та розрахунків майбутньої електромережі будинку
Етап планування і розрахунків для багатьох здається найбільш складним. Адже якщо все правильно розрахувати і спланувати, то ви отримаєте надійну і довговічну мережу, а найбільш трудомісткий етап монтажу проведення не буде ускладнений різноманітними непередбаченими ситуаціями.
Вибір кількості точок електропостачання
Це найголовніший і найвідповідальніший етап, який доведеться виконати перед тим, як замінити проводку в панельному будинку. Адже від нього залежать всі наші майбутні розрахунки і кінцева вартість нашої електромережі. Тому, керуючись логікою, ми повинні знайти здоровий компроміс між зручністю використання електроенергією в будь-якій точці кімнати і кінцевою вартістю надто розгалуженої мережі.
Розрахунок номінальних струмів кожної електроточки
Наступним важливим етапом, від якого залежить, як поміняти електропроводку в панельному будинку, є розрахунок номінального струму кожної розетки і вимикача. Спираючись на ці дані, ми згодом будемо виробляти подальший розрахунок, від якого багато в чому буде залежати кінцева вартість нашої електричної мережі.
- В першу чергу, слід приділити увагу розеток. Адже саме до цього Електронастановне апарат підключаються найбільш енергоємні електроприлади. Оптимальним варіантом є розетки, призначені для якогось певного електроприладу. У цьому випадку нам досить подивитися в паспорті даного приладу номінальний струм, і ми будемо знати номінальний струм даної розетки.

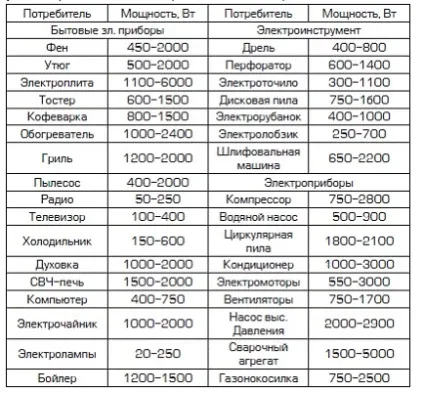

- Якщо відкрити паспорт з яких-небудь причин неможливо або розетка призначена для різних електроприладів, нам слід вибрати найбільш потужний з них. Для визначення номінального струму таких приладів можна скористатися нашою приблизною картою навантажень приладів або виконати розрахунок самостійно.
- Для того, щоб виконати розрахунок, досить згадати закон Ома, де номінальний струм - I = P / U, де Р - номінальна (або хоча б приблизна) потужність наших електроприладів, а U - напруга нашої електромережі, яке для однофазної мережі становить 220.
Зверніть увагу! Взагалі при розрахунку нам необхідно врахувати ще масу параметрів або хоча б cosα, але ми робимо спрощений розрахунок. Тому все невраховані параметри підуть в якості певного запасу міцності для нашої електромережі. Та й для мереж малої потужності, якої є квартирна електромережу, відхилення будуть не такі принципові.
- Розрахунок номінального струму вимикачів проводиться за цією ж формулою. Для отримання номінальної потужності мережі освітлення нам досить підсумувати потужність всіх ламп. Якщо ж включена люстра, то зазвичай в її паспорті можна знайти номінальну потужність.
Зверніть увагу! Виходячи з наших розрахунків струмів кожної окремої розетки або вимикача, нам слід робити і вибір відповідних електроустановочних апаратів. Тобто, якщо номінальний струм розетки у вас вийшов, наприклад, 7А, то вам слід вибрати розетку з номінальним струмом в 10А. Це ж стосується і вимикачів. Взагалі даного питання ми присвятили вже не одну статтю, тому не будемо на цьому зупинятися докладніше.
Розподіл навантажень по групам
Перед тим, як поміняти електропроводку в панельному будинку, слід визначитися з кількістю груп освітлення. Згідно п.7.2 ВСН 59 - 88, квартири в житлових будинках повинні харчуватися не менше, ніж від двох груп.
При цьому характер навантажень не має значення. Тобто в одній групі може бути об'єднана мережа освітлення і розетки. Хоча досить часто роблять окремо розеткові групи і групи освітлення.
- Визначальним для нас є п.3.1.19 ПУЕ, який дозволяє здійснювати харчування побутових приладів від автоматичних вимикачем з номінальним струмом не більше 25А. Виходячи з цього, ми і проводимо розподіл нашої електричної мережі на групи.
- Для цього підсумовуємо номінальний струм усіх електроточок, розташованих в одній або двох кімнатах, поки не отримаємо значення близьке до 25А. При цьому, як ми вже говорили вище, можна розділити електроточки за характером навантажень. Але головне, це їх компактне розташування, яке дозволить трохи заощадити на ціні дроти.
Зверніть увагу! Пункт 7.2 ВСН 59 - 88 рекомендує об'єднувати розетки, встановлені в передпокої і на кухні. У той же час розетки, встановлені в житлових кімнатах, рекомендується живити окремою групою.
- У підсумку, в залежності від кількості електроприладів, у вас повинно вийти від двох до 5 груп.

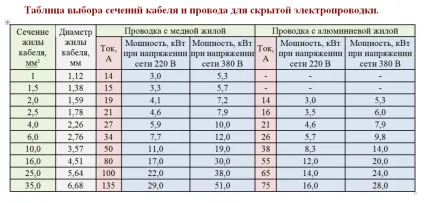

Вибір перерізу проводів
На наступному етапі наша інструкція радить визначитися з перетином проведення (див. Виконуємо розрахунок перетину дроту по потужності). Це питання багатьох лякає, але насправді тут немає нічого складного.
Знаючи спосіб монтажу проводки, а для панельних будинків це зазвичай прихована проводка, а також навантаження кожної окремої групи, яку ми розрахували вище, вибір проводиться просто згідно таблиць.
- Для мідних провідників вибір проводиться згідно табл.1.3.4 ПУЕ, а для алюмінієвих згідно табл. 1.3.5 ПУЕ. Для здійснення вибору нам досить знати кількість жив дроти, способу прокладки і номінального струму.
- Який би у вас не вийшло перетин дроту для групових ліній, воно в будь-якому випадку не може бути менше 1,5 мм 2 мідного дроту. Це випливає з табл.7.1.1 ПУЕ, в якій вказані мінімальні значення перетинів мідного дроту.
- Крім того, при виборі ви повинні визначитися в кількості прокладаються проводів на одній ділянці. Якщо це число перевищує 4, то при виборі за таблицями необхідно ввести поправочний коефіцієнт 0,68. Якщо ж таких більше 7, то 0,63, ну, а якщо спільно прокладених проводів більше 10, то коефіцієнт і зовсім складе 0,6.
- Крім цього при виборі слід враховувати температуру навколишнього середовища, можливі перевантаження і деякі інші нюанси. Але все це розраховано на масштабні освітлювальні мережі. Для звичайної ж квартири цілком достатньо буде виконання перших двох пунктів даного розділу.
Монтаж проводки в панельному будинку
Закінчивши з етапом планування, можна приступати безпосередньо до монтажу. Взагалі в панельних будинках ще на етапі планування плит передбачені спеціальні шви для прокладки проводки. Але найчастіше дістатися до них практично неможливо. Тому розглянемо варіант з використанням цих каналів і без них.
Прокладка проводки в монтажних швах
Це, мабуть, найбільш вдалий варіант, і за мою практику мені вдавалося їм скористатися лише іноді і тільки для частини монтируемой мережі. Як відомо, в панелях будинків є порожнечі, які за проектом передбачені для прокладки проводу, труб та інших інженерних мереж. Ними-то ми і постараємося скористатися.

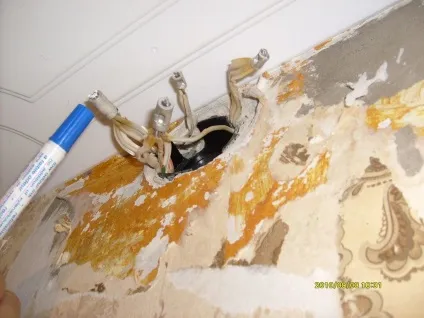

- Для того, щоб ваша електропроводка під стінові панелі потрапила, вам необхідно перш за все визначитися з місцями проникнення в неї старої проводки. Якщо у вас вже голі стіни, то в місцях розташування електроточок ви повинні бачити дроти, що йдуть в стіни. Якщо ці дроти з'являються зі стіни десь між швом панелі і стелі, у вас є шанс їм скористатися.
- Якщо ж стара електропроводка виявляється тільки у розподільного щитка, значить вона має кілька вигинів і протягнути тому ж місцю новий провід та ще й не пошкодити його, практично не реально.
- Якщо ж ми бачимо початок і кінець дроту, то можна спробувати тому ж каналу прокласти наш новий провід. Для цього надійно закріплюємо кінець старого і нового проводу. Наскільки можливо розширюємо отвір, в яке йде провід, і пробуємо протягнути новий, витягаючи інший кінець старого проводу.
- При використанні такого способу нова внутрішня електропроводка в стінові панелі потрапляє за старими каналам. Виходить це далеко не завжди. Іноді провід в процесі протягування пошкоджується настільки, що вже не придатний до подальшої експлуатації. Хоча іноді ця процедура проходить дуже просто і зручно. Тут уже як пощастить.
Прокладання кабеля методом штробления стін
Штроблення стін. мабуть, самий трудомісткий процес під час заміни електропроводки. Звичайно, зараз є штроборезкі, які здатні виконати красиві і глибокі штроби всього за кілька хвилин. Причому, зробити це без пилу і бруду. Але ціна даного інструменту, м'яко кажучи, кусається.
Як бачите, монтаж проводки в панельному будинку з нуля - ця не така вже й складне завдання. Достатньо лише виважено і обдумано підійти до даного питання. І це стосується не тільки етапу планування і монтажу проводки. Підключення всіх електроточок також не викличе у вас особливих проблем, тим більше, що статті у нас на сайті завжди допоможуть вам розібратися з усіма питаннями.
