Заміна приводу зчеплення нива 2121, нива 2131

Знімаємо коробку передач (див. Зняття коробки передач нива 2121).

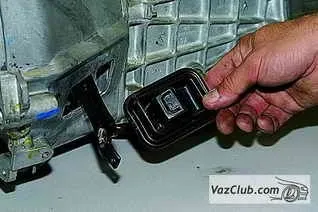

Знімаємо чохол вилки приводу вимикання зчеплення.

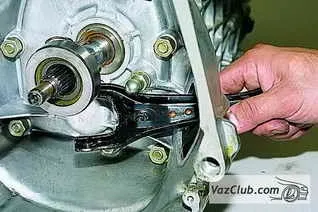

Потягнувши, виймаємо вилку.

Знімаємо підшипник вимикання зчеплення.

Знімаємо з підшипника пружину.

Для заміни втулки підшипника ВАЗ 2121 вимикання зчеплення роз'єднуємо картери зчеплення нива 2121 і коробки передач (див. Заміна сальника первинного вала).

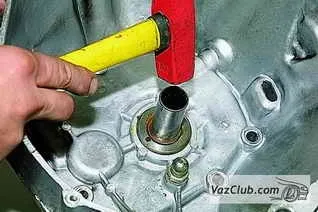

Молотком Випрессовиваемие втулку, що підлягає заміні.

Втулка ущільнені гумовим кільцем.

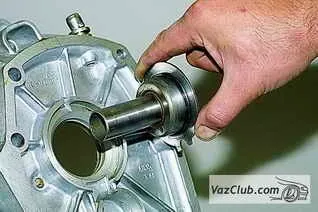

При установці нової втулки надягаємо на неї нове гумове кільце, змащуємо її тонким шаром мастила Літол-24 ...

... і запресовувати відповідним відрізком труби.

Встановлюємо деталі в зворотній послідовності, змастивши поверхні тертя вилки виключення зчеплення і направляючої втулки вичавного підшипника ВАЗ 2131 мастилом Літол-24.

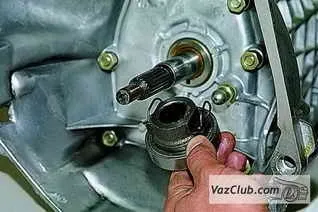

При установці вилки вимикання зчеплення нива 2131 ...

... її кінці заходять під вусики пружини підшипника виключення зчеплення ваз 2121 і одночасно з цим кульова опора вилки виключення зчеплення (для наочності знята) входить в проріз пружини вилки.

Заточка решт вилки і гачок

Заміна вилки виключення зчеплення

Замінити вилку вимикання зчеплення можна без демонтажу картера зчеплення. Відвернувши два болти, що кріплять робочий циліндр нива 2131 зчеплення, відводимо його в сторону. Знімаємо гумовий чохол вилки і витягаємо її. Кінці нової вилки спилюємо на жорні або напилком по площині на зразок клину. Висвітлюючи лампою через люк вижимний підшипник, ставимо вилку на місце, завівши її кінці під пружину на вижимний підшипник за допомогою гачка. Встановлюємо на місце чохол, циліндр зчеплення і регулюємо вільний хід вилки (4-5 мм).
