Заміна паливного насоса фокус 1

Для заміни паливного насоса потрібно зняття паливного бака, За задньому сидінням як допустимо у тойот немає лючка для заміни насоса

Натиснувши викруткою на фіксатор, від'єднуємо штуцер трубки зливу палива від кришки бака.

Аналогічно від'єднуємо трубку подачі палива.

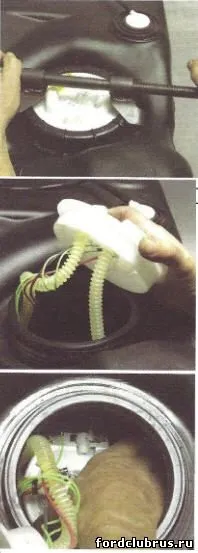

Спеціальним пристосуванням відвертаємо фіксує кільце кришки паливного бака. Якщо такого інструменту немає, кільце можна відвернути пристосуванням для стиснення пружин підвіски.

Знімаємо з бака кришку.

Повертаємо паливний модуль проти годинникової стрілки, і акуратно виймаємо його з бака, намагаючись не пошкодити при цьому покажчик рівня палива.

Порване або зазнало втрат еластичність кільце ущільнювача кришки замінюємо.

Ключем «Тогх Т-10» відвертаємо три самореза кріплення, і від'єднуємо наконечники шлангів від штуцерів насоса і паливного модуля.

Натискаємо на фіксатор і, від'єднуємо колодку проводів від електродвигуна насоса.

Натискаючи на чотири фіксатора, піддягаємо викруткою кришку паливного модуля.

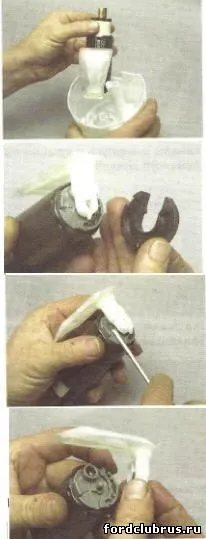

Виймаємо з корпусу паливний насос з фільтрує сіткою.
Знімаємо з насоса гумовий ущільнювач.

Підчепивши викруткою, знімаємо з насоса сітку, що фільтрує.

На паливному насосі нанесено маркування.

Продуваємо стисненим повітрям канали в корпусі і кришці паливного модуля, а також фільтрує сітку паливного насоса.

Встановлюємо на новий насос сітку, що фільтрує і гумовий ущільнювач.

Вставляємо насос в корпус модуля.

Подальшу збірку виконуємо в зворотній послідовності. При цьому, стрілки на баку і кришці повинні бути суміщені. Для правильного під'єднання шлангів на патрубках кришки є стрілки, що вказують напрямок руху палива. Штуцер трубки подачі палива з бака - білого кольору, а штуцер трубки зливу палива в бак - червоного.

Встановлюємо паливний бак на місце
