Заміна личинки замка вхідних дверей, як купити і поставити
Личинка замка вхідних дверей - найбільш часта причина його поломок і самий улюблений об'єкт дій хакерів, тому що замки з деякими видами личинок, в розхожому понятті вважаються надійними, насправді безшумно розкриваються за 1-3 хв. У цій статті описано, як самостійно замінити личинку замку з циліндровим механізмом. Якщо замок заїдає, то це заощадить чималу суму. Якщо ж ступінь секретності замку незадовільна, то знову-таки, її підвищення може обійтися заміною личинки, тому що їх установчі розміри і схеми сполучення з механізмом замку стандартизовані.
Примітка: у злодіїв-домушників критичним часом на розтин замку вважається 5-10 хв. Довше провозився - ймовірність «попалили» різко зростає. В такому випадку лиходієві вигідніше доглянути інші шляхи проникнення або зовсім відмовитися від «справи», якщо тільки йому не відомо заздалегідь, що «на хаті» є дорогі і компактні швидко ліквідні цінності.
Чи можливо?
Заміна личинки замка вхідних дверей своїми руками можлива, якщо він з циліндровим механізмом того чи іншого різновиду (див. Далі). Визначити це можна по виду ключа: якщо він схожий на ті, що на рис. далі, то замінити в замку личинку зможе домашній майстер-любитель початкового рівня без застосування спецінструменту. Необоротне розтин замку зовні в ряді випадків також можливо, див. Далі. Це може знадобитися, якщо замок заклинило або ключ зламався при спробі відчинити двері, а всередині немає нікого, хто міг би відкрити замок звідти.
Типи циліндрових механізмів
За співвідношенням можливого ступеня секретності, надійності і вартості з циліндровими успішно конкурують тільки тригерні замки, кілька поступаючись циліндровим по вандалостійкий. Ключ триггерного замку схожий на 2-лопатевий ключ від замка сувальдного, але призводить в дію не переміщаються пластини (сувальди), а перекидає елементи - механічні тригери. Намацати їх положення, при яких ригель замку розблокується, надзвичайно складно і найсучаснішими методами. Тригерні замки дуже дороги, і для дому / квартири, не набитою золотом, коштовностями і дрібним антикваріатом, оптимальним на вхідні двері виявляється циліндровий замок.
Личинка циліндрового замку називається ще його серцевиною або циліндровим механізмом. Це характерний складальний вузол саме циліндрового замку, в замкових пристроях інших систем відсутній. Особливість циліндрового замку по-перше, в тому, що поміняти личинку замка вхідних дверей даного типу зсередини можливо, не чіпаючи самих дверей; робочий процес займає не більше півгодини. По-друге, в багатьох випадках також можливо розкрити заїв замок зовні, не псуючи двері.
Ключі від замків з циліндровим механізмом
Ключі на рис. вище від замків зі слід. видами циліндрових механізмів:
- Поз. 1 і 2 - класичного англійського з однорядним голчастим (піновим) механізмом.
- Поз. 3 - з 2-4 рядної личинкою (пинового або дискової) під хрестовий ключ.
- Поз. 4 - з дисковим механізмом.
- Поз. 5 - «перфокарточная» від личинки з контрпінамі (контрігламі).
Личинка замка розблокується вставленим в свердловину і, можливо, початковим поворотом ключа. Повний його проворот при посередництві приводить елемента личинки (див. Далі) і (в деяких типах замків) передавальних деталей штовхає ригель замку, який висуває / втягуючий його мову (мови). Личинки для дверних замків накладних і врізних з циліндровими механізмами різних видів влаштовані по-різному; соотв. розрізняються і процедури їх заміни.
Примітка: правильніше було б називати свердловину для ключа в циліндровому замку гніздом, тому що свердловина за визначенням це щось наскрізне.
голчасті

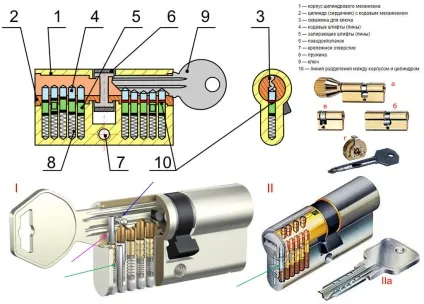

Принцип дії циліндрового замку з простої 1-рядної (англійської) личинкою показаний вгорі ліворуч на рис. Вирізи штатного вставленого ключа зрушують підпружинені розрізні голки (Піни) так, що лінії їх роз'ємів збігаються з лінією розділу циліндра (ротора) і корпусу (обойми). Тепер циліндр можна повернути ключем. Вуса циліндра тоді повернуть поводок з кулачком (кулісу з пальцем). Кулачок (палець) штовхне ригель і замок відкриється / закриється.
Пристрій личинок замків з голчастим циліндровим механізмом
Циліндрові механізми будь-якого ступеня складності випускаються в слід. конструктивному виконанні:
- Ключ-ручка (поз. А на рис.) - найзручніший і найпоширеніший тип.
- Ключ-ключ (поз. Б) - використовується, коли двері повинні замикатися також зсередини. Напр. в двері загального вестибюля кількох квартир.
- Напівциліндр (половинчастий циліндр, половинчаста серцевина, поз. В) - ставиться, як правило, на вхідні двері нежитлових і підсобних приміщень.
- Поз. г - під хрестовий ключ. Вважається механізмом підвищеної секретності, але про це ми ще поговоримо.
надійніше
Головний недолік простого англійського циліндра - невисока ступінь секретності; число його комбінацій рідко перевищує 1000, тому, якщо будинок на відшибі, у злодія буде час відкрити замок простим підбором ключів. Далі, в свердловину такого замку входять відмичка і 2-3 важільних щупа, якими личинка безшумно і оборотно розблокується за 2-3 хв. Нарешті, якщо будинок також на відшибі, Піни можна за ті ж 2-3 хв. висвердлити, див. далі.
У пінових личинках підвищеної надійності передбачені протизламний стрижень з твердого сплаву (від висвердлювання, зазначений зеленою стрілкою на поз. I рис.) І додаткові стрижні (синя і фіолетова стрілки), що заважають користуватися тонким злодійським інструментом. Але ступінь його секретності залишається низькою, тому чесні слюсарі по заявці господарів воліють розкривати такі замки зовні підбором ключів.
В личинках з контрпінамі, що рухаються під дією сили тяжіння, (поз. II) секретність зростає на порядки: якщо у одного ряду кількість комбінацій всього 100, то спільно буде 100х100 = 10 000. Стрижень від висвердлювання в такі личинки ставлять, але в «антіотмичечних »немає потреби: взяти замок інструментом контрпіни заважають. Швидко розкрити такий замок зовні можливо тільки висвердлюванням алмазним свердлом. Ключі від замків з контрпінамі (поз. IIа) отримали назву перфокарточная або комп'ютерних за зовнішню схожість з допотопними носіями інформації. Недолік личинок під перфокарточная ключ - малий хід пинов. Потрібна підвищена точність виготовлення механізму, від чого він стає чутливішою до забруднення. Тому в заміських будинках з такими замками використовують личинки на тому ж принципі, але під гребінчастий ключ, див. В кінці, про вибір нової личинки.
Личинки замків з циліндро-дисковим механізмом (поз. А на слід. Рис.) Застосовують найчастіше в накладних квартирних замках, але іноді і в недорогих врізних.
Пристрій личинки циліндрового замку з дисковим механізмом
Принцип його дії ілюструє поз Б:
- Кути α між осями симетрії сважін і вибирають лунок кожного зі складових кодовий пакет дисків різні;
- Кутах α кожного диска відповідають скоси на стрижні ключа;
- Вставлений ключ трохи повертають;
- Вибирають лунки сходяться в канавку (поз. В);
- При подальшому повороті ключа в канавку падає палець так, що його середина доводиться на стик ротора і обойми;
- Далі при повороті ключа палець штовхає обойму, що приводить в дію ригель.
Недоліки у дискового замку в разі для зберігання цінностей більш ніж серйозні. Перше - така ж мала, як у простого англійського, ступінь секретності. У продажу є дискові замки під хрестовий ключ (див. Рис.), Але вони так само мало надійні, як пінові (див. Далі), зате схильні до забруднення сильніше перфокарточная. Друге - свердловина дискового замку ширше, ніж у англійського, і напхати туди спецінструменту ще простіше. «Чисте» розтин дискового замку в метою негласного обшуку (щоб господар не здогадався і таємний візит) займає не більше 5 хв, а злодійське - 2-3 хв.
Пристрій личинки замка з дисковим механізмом під хрестовий ключ
Третє - замикає і отпирающий механізми дискового замку розділені, тому що замкнути його зворотним поворотом ключа неможливо. Замикаючий наводиться в дію виступаючим під язиком підпружиненим прапорцем. При закриванні дверей прапорець утапливается і звільняє засувку (собачку) підгорнутого сильнішою пружиною ригеля. Тому у господарів квартири з дисковим замком на вході дуже багато шансів опинитися в положенні інженера Щукіна перед зустріччю з Остапом Бендером.
Кріплення та розтин

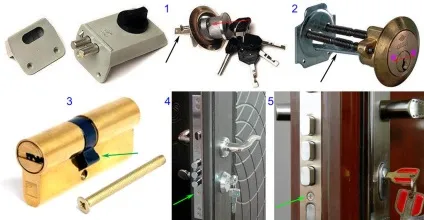

Кріплення личинок накладних та частини недорогих врізних замків часто роблять впродоль (поздовжнє, осьовий, поз. 1 і 2 на рис.) Повідець ригеля обертається вільно підвішеною ламелью (чорні стрілки). Щоб зняти личинку замка з осьовим кріпленням зсередини, потрібно спочатку прибрати корпус замку і вивернути гвинти, після цього личинка виймається назовні. Зовні личинка з осьовим кріпленням видирається без ключа фомкой або монтуванням з гострим кінцем. Якщо розтин хазяйське, а двері не сталева і жолобити її не хочеться, то доведеться висвердлювати. Осьову личинку дискового замку потрібно свердлити по обидва боки свердловини (червона стрілка на поз. 1), а пинового - в місцях, позначених фіолетовим на поз. 2. Знаходяться вони симетрично по обидві сторони ротора на рівні верхнього краю свердловини (2-стороння червона стрілка).
Способи кріплення личинок замків
Надійніше проти злому личинки замків з боковим кріпленням, поз. 3. При розтині зовні висвердлюють болт або намагатися вибити личинку всередину, щоб викруткою штовхнути ригель, марно: завадить кулачок повідця (зелена стрілка на поз. 3). У такому випадку єдиний вихід - висвердлити Піни (див. Далі). Зсередини ж витягнути личинку із замку з боковим кріпленням для заміни можливо без особливих труднощів:
- Знімають внутрішню ручку запору-засувки (див. Нижче);
- Зовнішню ручку запору виймають назовні разом з квадратної віссю;
- Знімають внутрішню накладку замку;
- Знаходять під мовами головку кріпильного гвинта (зелені стрілки на поз. 4 і 5);
- Вивертають гвинт;
- Виймають личинку всередину.
Як зняти ручку
Труднощі в даному процесі може викликати тільки з'їм ручки запору (якщо ключ не зламався в замку, див. Нижче). Її кріплення на осі можливо таке:
- По обидва боки шийки ручки видно кінці якогось сталевого прутика, зашліфовані урівень. Верхній кінець при розгляданні під лупою ширше нижнього - наскрізний конічний штифт.
- Видно округлу головка без шліца - глухий штифт або фасонний болт.
- Видно головка гвинта з шліцом - простий болт.
- Видно один виступаючий кінець штифта - глухий штифт старого зразка.
Простий болт просто і вивертається. Старий глухий штифт витягується дрібними торцевими кусачками-Гострогубці (щось на зразок маленьких ковальських кліщів) або бокорезами з одностороннім заточуванням (без скосів на гладких сторонах губок). Конічний штифт обережно вибивається з боку вузького кінця легким молотком і проставкой з тонкого жорсткого сталевого прута; напр. цвяха з спиляні кінцем. Гострим бити не можна: кінець штифта може розклепати, і тоді його доведеться висвердлювати!
Головку без шліца потрібно спочатку перевірити: штифт за нею або болт. Для цього на головку туго натягують гумову або ПВХ трубочку (щоб не зіпсувати виду) і намагаються провернути туди-сюди дрібними пассатижами. Провертається в обидва боки - штифт; його виймають як і старий глухий, але з даному випадку можна ще підчепити головку манікюрними щипчиками. Якщо за головкою фасонний болт (в такому випадку вона швидше за все буде знизу), то провернеться він з одну сторону і помітно буде, що вивертається. Ну і вивертають.
Якщо замок заїдає
Якщо ключ зламався
Вийняти личинку із замку навряд і вийде без висвердлювання, якщо в свердловині застряг зламаний ключ. Найпростіший спосіб витягти його залишок - невеликий чорний (фосфатовані) саморіз по металу. Білі оцинковані і саморізи по дереву недостатньо тверді. Метиз загортають в зазор між залишком ключа і свердловиною; за принципом віддачі відламати полізе назовні. Якщо й інші способи, для замків з дуже вузькою щілиною, см. Напр. слід. ролик.
як висвердлюють
Оскільки звичайний громадянин набору інструменту для розтину замків (будемо вважати його все-таки слюсарним, а не злодійським) при собі не тримає, а заклинили личинку міняти все одно доведеться, то найдоступніший спосіб - висвердлити Піни. Для цього знадобиться свердло від 3-4 мм; куди свердлити, показано на рис. нижче. Засверленние голки самі вниз не впадуть, завадять задирки і залишки пружин. Тому після висвердлювання вставляють будь-який відповідний за профілем (розташуванню поздовжніх пазів) ключ або (гірше) плоску викрутку і повертають, похитуючи, поки личинки не розблокується.
Де краще висвердлювати личинку замка
Далі, раз господар не злодій і не таємний агент, то фактор часу в'язницею йому не загрожує. Тому проівовзломние штирі можна висвердлювати победітовим свердлом. Провозитися доведеться довго: є замки, протівовозлом яких побідиту вдається пройти за годину і більше. Свердлити побідиту потрібно з самим легким натиском, щоб свердел не розкришилося. Личинки з контрпінамі під ключ-перфокарту або гребінчастий доведеться висвердлювати двічі, вгорі і внизу.
Ну нарешті-то, вилізла, проклята! Тепер, яку личинку в замок потрібно купити, щоб підійшла і була надійніше колишньої? З розмірами по торця просто: беремо з собою в магазин дверну накладку з вікном під личинку. Якщо замок з личинкою на осьовому кріпленні, потрібно буде ще зняти розміри ламелі, щоб дістала до повідця ригеля і увійшла в нього.
На що звертати увагу при покупці нової личинки замка
Для замків з боковим кріпленням найбільше важить асиметрія кріпильного отвори, поз. 1 на рис. Стандартні монтажні розміри личинки замка для сталевих дверей дані на поз. 2, але можуть бути й інші. І останнє - тип приводу ригеля: кулачковий або шестерний, поз. 3. Конфігурація кулачка і модуль шестерні також можливі різні. Так що стару личинку краще взяти з собою.
Яка краще?
Відкриємо Новомосковсктелю секрет, добре відомий в певних (і аж ніяк не тільки кримінальних) колах: «надсекретні» замки під хрестовий ключ розкриваються миттєво сильним різким поворотом міцної хрестової викрутки. Кодові елементи (Піни, диски) і проміжки металу обойми між ними в них дуже тонкі. Прості англійські і дискові личинки замків, як сказано, розкриваються спецінструменту за 2-5 хв, що менше критичного злодійського часу.
Личинки сучасного циліндрового замку високої надійності і секретності
