Заміна ланцюга грм nissan x-trail своїми руками інструкції, фото і відео

Головне достоїнство ланцюгового приводу ГРМ в порівнянні з ремінним - це набагато більший ресурс. В середньому потреба в ланцюзі газорозподільного механізму виникає лише після 200 тис. Кілометрів пробігу. Заміна ланцюга ГРМ Nissan X Trail T30 складніша, ніж заміна ременя, але після ознайомлення з матеріалом, запропонованим нами, ви зможете впоратися з нею без сторонньої допомоги.

Купуючи автомобіль з солідним пробігом, обов'язково зверніть увагу на ступінь зносу цього вузла. Також при заміні ланцюга (міняйте тільки на нову), обов'язково проведіть і заміну зірочок.

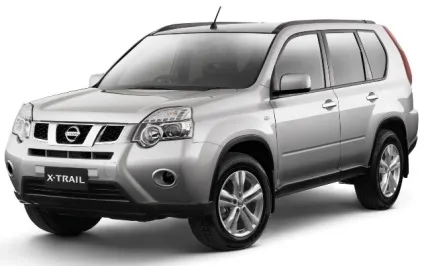

Автомобіль Nissan X Traill

Коли пора міняти?

Визначити ступінь зносу ланцюга на ГРМ на Nissan X Traill з мотором QR20DE нескладно, потрібно лише зняти кришку і оглянути натягувач. Чим далі він висунутий, тим більше знос. У разі якщо ви виявите, що натяжітель висунувся практично повністю, то це означає тільки одне - прийшов час його замінити.

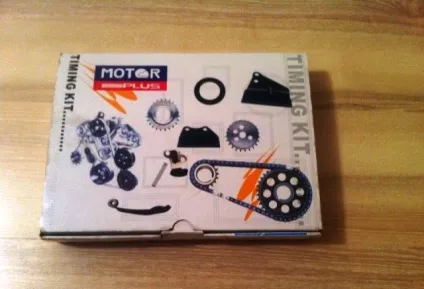

Комплект для заміни

необхідні інструменти

• два набори ключів: накидні і ріжкові;
• набір накидних ключів з загнутими кінцями;
• набір головок;
• воріт;
• знімач для шківа, можна позичити в когось на час;
• герметик 150 грам;
• монтажка;
• карбюраторний очищувач або подібна рідина;
• обезжириватель (підійде і спирт і ацетон);
• нова ланцюг;
• пара направляючих;
• натяжітель;
• ганчір'я;
• рукавички.

На станції технічного обслуговування заміна ланцюга ГРМ на Nissan X Trail обійдеться вам близько 10 тисяч, а на теперішній час ще більше. Тому можна спробувати впоратися з цією роботою самостійно.

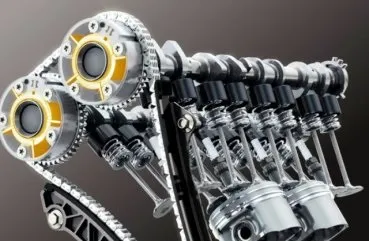

Ланцюг газорозподільного механізму

Працювати краще, поставивши автомобіль Nissan X Trail на естакаду, - це оптимальний варіант. Але можна і на підйомнику або спорудити ще щось. Важливо! Простежте, щоб транспортний засіб стояло надійно.

1. Насамперед потрібно зняти праве колесо.
2. Якщо встановлений захист, демонтуємо її.
3. Ключем відтягаємо натягувач і прибираємо ремінь.
4. Прибираємо шків.
5. Насос Гура не прибирають. Просто викручуємо болт знизу і відсуває його в напрямку салону.
6. Відкручуємо два болти і прибираємо натягувач.
7. Компресор можна залишити на місці. Але потрібно викрутити пару болтів знизу і послабити верхні. Зробити це потрібно, щоб він не підтискав піддон.
8. Мотор підпираємо знизу.
9. Прибираємо праву подушку силового агрегату з кріпленнями. Щоб це зробити необхідно, відкрутити чотири болта від мотора і три від лонжерона. За допомогою викрутки розщепити засувку проводів, які йдуть до генератора.
10. Прибираємо бачок Гура Nissan X Trail.

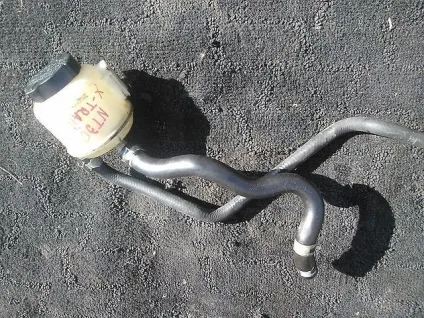

бачок ГУР

Прибираємо бачок розширювача.

Важливо! Два викручених болта залишилися на своїх місцях залиште на місці. При складанні подушку ставте разом з ними, в іншому випадку засунути не вийде!

За допомогою ворота відкручуємо шість болтів, від'єднуємо шланг і знімаємо лижу.

Відкручуємо два болти вихлопної труби.

Піддон можна зняти для зручності, але можна і залишити на своєму місці.

Відкручуємо кріплення вихлопної труби для того, щоб вона могла опуститися якомога нижче, щоб було зручніше знімати піддон.

Знімаємо щуп. Якщо пошкодиться гумка, то при складанні це місце можна залити герметиком.

Відкручуємо болти піддону.

За допомогою монтажки або викрутки зриваємо герметик.

Прибираємо невеликий люк в бічній кришці.

Знімаємо бічну кришку. Будьте уважні з болтами і з фільтром!

Зараз найкращий час для перевірки напрямних.

Знаходимо і знімаємо натягувач. Він являє собою невелику металеву штучку поршнем. Знаходиться зліва і тримається на парі болтів.

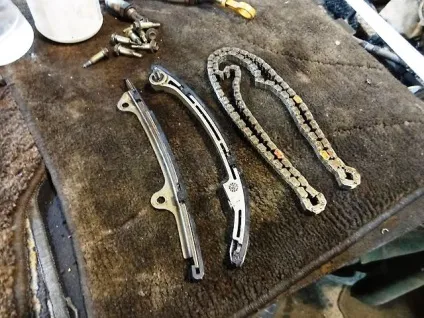

Тепер можна зняти стару ланцюг ГРМ.

Перевіряємо стан всіх елементів, можливо, деякі потребують заміни.

Переходь до збірки.

У разі якщо заміна зірочок не потрібно, то подальші роботи виконуються в наступному порядку.

Ставиться направляючу справа.

Ставимо натягувач.

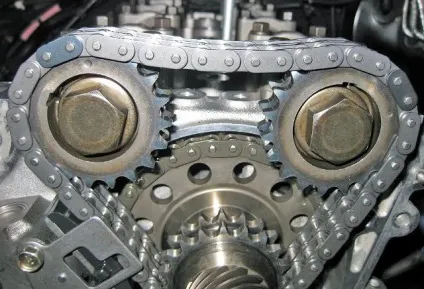

Одягаючи ланцюг Nissan X Trail, зверніть увагу на наступні моменти. На самій ланцюга є 2 ланки забарвлених в один колір і одна ланка забарвлене в інший. Пару ланок, забарвлених в один колір, поєднуємо з мітками на впускному і випускному розподільних валах, а ланка, забарвлене в інший колір, - з міткою на колінчастому валі.

Мітки різного кольору на ланцюгу

Ставимо ліву напрямну.

Увага! Під час затягування болтів, потрібно дотримувати акуратність, в іншому випадку може бути зірвана різьба якогось з них.

Встановлюємо бічну кришку.

Краї необхідно знежирити.

Акуратно і рівномірно наносимо герметик.

Встановлюємо подушку, що не прикручуючи її до лонжерону. Якщо прикрутити, то не вийде засунути знизу піддон.

Прикручуємо піддон.

Подальші вузли та деталі встановлюються в зворотному порядку.

рекомендації

• Увага! При установці люка на бічну кришку обов'язково встановіть направляючу!
• Після завершення робіт по збірці почекайте пару годин, щоб герметик встиг висохнути.
• Болти перед вкручування необхідно змащувати солідолом!
• Колінчастий вал на Nissan X Trail можна прокручувати проти годинникової стрілки.

Колінчастий вал
