Заміна датчика холостого ходу на калині

Ласкаво просимо!

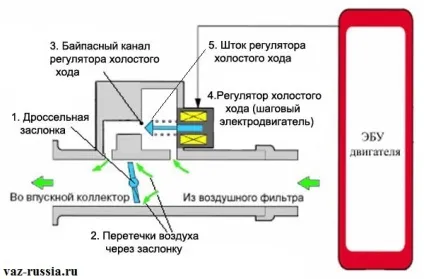

Датчик холостого ходу - по науковому він називається регулятор холостого ходу (РХХ), тому що він виконує функцію саме регулювання, а датчика як правило потрібні лише для того, щоб зчитувати показання і давати їх на контролер, а вже ці свідчення буде обробляти і налаштовувати автомобіль , по тим датчикам які дали йому свідчення, але регулятор саме регулює холостий хід, тобто він втручається в роботу дросельної заслінки за рахунок свого штока, який в залежності від оборотів автомобіля, або виходить на певну довжину, або навпаки заходить назад, пояснимо принцип його роботи по подробней, у регулятора є свій шток (Вказано під цифрою 5), коли педаль газу не натискається (Машина працює на холостих) цей шток висувається на певну довжину а дросельна заслінка при цьому закривається (Заслінка вказана цифрою 1), тим самим у дросельного вузла відкривається байпасний канал (Цей канал вказано цифрою 3), через який основна частина повітря і проходить поки автомобіль працює на холостому ходу, показання ж на регулятор дає контролер (ЕБУ) і тому коли інжектор ву машину заводиш в мороз, контролер дає свідчення на регулятор що двигун ще холодний і тим самим, шток у регулятора виходить вже на меншу довжину, в зв'язку з чим обороти у двигуна збільшуються і машина швидше прогрівається, у міру ж прогрівання двигуна, шток виходить все далі і далі, тим самим обороти падають і витрата палива стає менше (Двигун прогрітий).

Примітка!
Щоб зробити заміну цього датчика на автомобілі, вам знадобляться: Накидна головка з воротком, а так само викрутка і якщо у вас є мульти-метр, то обов'язково їм запасіться, тому що з його допомогою можна перевірити чи працює регулятор холостого ходу або ж немає!

Де знаходиться регулятор холостого ходу?

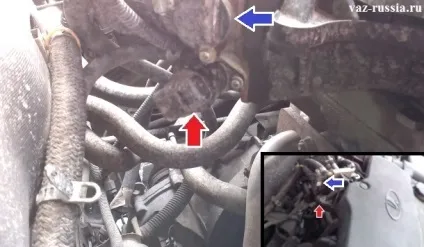

Він знаходиться на дросельному вузлі і вставлений в середину байпасного каналу, що це за канал такий ми вже пояснили вам вище, крім того поруч з РХХ коштує ще й датчик положення дросельної заслінки який до речі теж час від часу підлягає своєї заміни, для наочності місцезнаходження обох цих датчиків можна бачити на фотографіях нижче, на обох фото РХХ вказано червоною стрілкою, а датчик положення заслінки синьою.

Коли потрібно міняти регулятор холостого ходу?
Коли з оборотами на холостому ходу почали відбуватися незрозумілі речі, наприклад автомобіль обороти не тримає (Відразу глухне після закладу), обороти зависають при їзді після відпускання педалі газу або ж зниження оборотів у двигуна, при включення різного роду приладів (Піч, дальнє світло і т.д.), всі ці симптоми відносяться до регулятора, пояснимо як це все відбувається, спершу про те що автомобіль глухне, як ви вже зрозуміли якщо педаль газу ніхто не тисне то дросельна заслінка майже повністю закривається (Невелика щілина там залишається, але е е не вистачить щоб живити двигун повітрям, тому як правило автомобіль відразу глухне) і автомобіль не глухне лише з однієї причини, байпасний канал, якщо регулятор справний то байпасний канал відкритий і через нього проходить повітря, якщо регулятор зламається і зависне в повністю відкритому положенні, то цей канал уже закриється і тому то автомобіль і буде глухнути, знову ж таки, якщо шток у регулятора зависне в повністю закритому положенні, то збільшиться холостий хід і ви так і будете їздити, поки не зробите його заміну на новий.

Як замінити регулятор холостого ходу на ВАЗ 1117-ВАЗ 1119?

зняття:

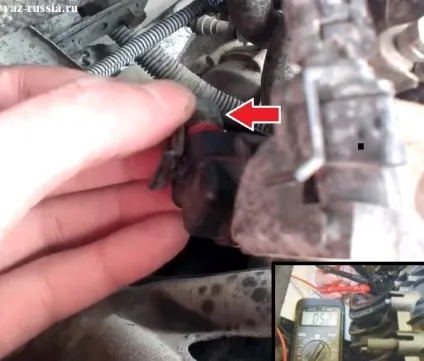

1) Перш за все перевірте регулятор, вити може він працює а ви його на новий міняти збираєтеся, робиться це як ми вже сказали за допомогою мульти-метра, а саме вимикається запалювання у автомобіля (Але дроти на акумуляторі повинні бути) і після чого від регулятора від'єднується колодка проводів, у неї є засувка, ось на неї то вам і потрібно буде натиснути щоб вийняти цю колодку і коли колодка виявляється від'єднана, сядьте в машину і поверніть ключ для включення запалювання (Це коли всі прилади загоряються), після чого на тестері увімкнітьАрхіввольтметра і підключіть червоний щуп йде від нього на висновок «А», а чорний киньте на масу (Масою двигун може виступати або дросельний вузол), точно таку ж операцію проведіть з висновками «В», «С» і «D» (Там всього чотири виведення, простіше кажучи з усіма висновками це виконайте) і якщо вольтметр видасть свідчення 0.4-12 в, то значить все нормально з регулятором, але є ще одна перевірка на опір, її теж виконуйте, вона полягає ось у чому, тестер перекладається на функцію омметр і йдуть два дроти від тестера, замикаються відразу на два конт кта «А» і «В» (Тобто червоний провід наприклад до висновку «A» підключіть, а чорний до «B»), точно така ж операція і з висновками «С» і «D» проводиться, результат який повинен буде видати тестер близько 0.040-0.080 кОм, якщо він дає інші свідчення, то регулятор міняйте.

Примітка!
По суті вузол можна і не знімати повністю, але так буде просто зручніше, але все ж якщо ви не захочете його знімати то можете трохи гайки відвернути які його кріплять і по шпильок зрушити дросельний вузол від місця його установки, щоб він трохи вийшов і не стояло в притул з ресивером!

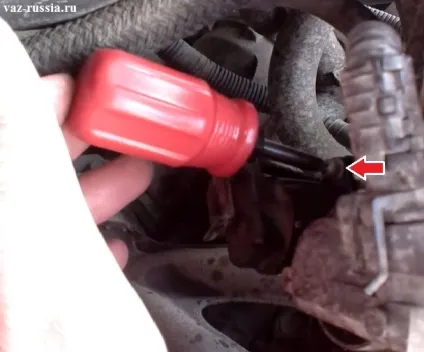

3) Тепер беріть викрутку і нею відверніть два гвинти з боків, які кріплять регулятор холостого ходу до дросельного вузла (Один з гвинтів вказано стрілкою), після цього потягнувши за регулятор, зніміть його зі свого місця.

установка:
Встановлюється новий регулятор на своє місце в зворотному порядку зняття, перед установкою або взагалі перед покупкою, бажано лінійкою або ж чим то ще зміряти відстань між кінцем голки клапана і монтажним фланцем (Це відстань вказано буквою «L» на маленькому фото), воно не повинно перевищувати позначку в «23 мм», в іншому випадку при установці регулятор пошкодиться (Тому що його голка упреться в сідло, якщо відстань буде занадто великим), крім цього очистіть ніж ні будь від забруднень ще посадочне місце де регулятор був встановлений і по можливості повітряний канал всередині дросельного вузла очистіть (Це ми ще на початку статті вам пояснювали, що дросельну заслінку періодично чистити потрібно) і до речі на новому регуляторі кільце ущільнювача присутній (Зазначено стрілкою), ви його моторним маслом змастіть і після цього встановіть регулятор на своє місце і затягніть гвинти які його кріплять, моментом 3-4 Н • м.

У мене проблема була така. «Плавали» обороти до 900-1000. Віддав на діагностику, показало все нормально. Однак (Внизу шків коленвала на якому грм) там проставка гумова і вона раздалбивается і вал починає «лопатеть» Ах да розмова про 1,6 8 клапанів калина. ВОт шків коленвала коштує 1100 р, його змінили і стало краще звичайно і «лопоченіе», вібрації пропали. Але ефект плавання оборотів залишився, а діагностика каже, Що датчики всі працюють. У підсумку я поміняв крім шківа коленвала ще й датчик холостого ходу (хоч комп.діагностіка показала, що він аботает) і проблема пішла.
