Профільна труба розміри таблиця, ціна

Для виготовлення легких, міцних і економічних конструкцій, які відповідають нормам і стандартам будівельної, харчової, хімічної та побутової промисловості, широко застосовується профільна труба. Розміри (таблиця), ціна і експлуатаційні характеристики металевих або полімерних виробів визначаються рядом параметрів:

Зовнішніми параметрами - від 0,3 до 2520 мм.
Товщиною матеріалу - від 0,05 до 75 мм,
Масою 1м погонного (від 0,479 кг для стали).

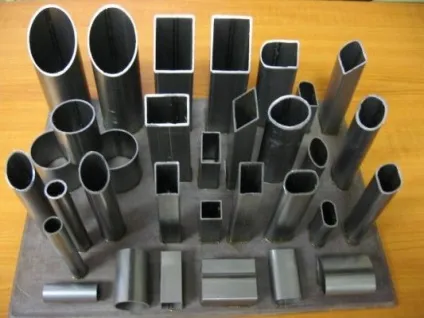

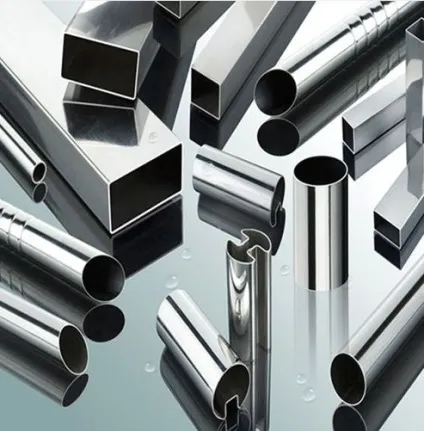

Формою: прямокутної, квадратної і багатогранною, ребристою, сегментной і каплевидной, фасонної (овального і плоского перетину).
Технологією виготовлення і захисним покриттям.

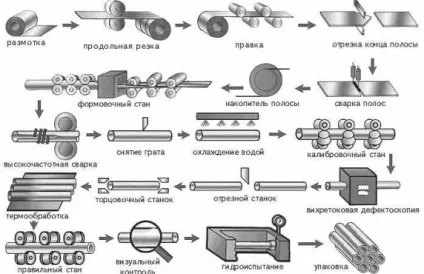

Виробництво сталевих профілів

Виготовлення профілю здійснюється шляхом деформації металевих листів за допомогою калібрувального стана і поздовжньої стикуванням. Профільні конструкції випускаються довжиною 9-12 м. При виборі матеріалу, основна увага приділяється марками сталі Ст2, Ст 3, 8 кп, Ст 10, Ст 20, 09 Г2С, 17 гс, що відповідають вимогам ГОСТ 105088 і ГОСТ 38094.

Технології виготовлення труб:

безшовні горячекатаннние і холоднокатані;
зварні;
зварні холоднокатані.

Таблиці сортаментів відповідають ГОСТ:

Прямокутний прокат (ГОСТ 864568).
Квадратний перетин (ГОСТ 863982);
Овальна форма (ГОСТ 8642-68).

Параметри конструкцій визначаються межами:

Труби квадратного перетину зі сторонами 1-18 (3,2-6) см, при перетині металу 1-14 (4-6) мм.
Прямокутний прокат зі сторонами 1,5 * 1 (2,8 * 2,5) см, при перетині металу - 1 ... 12 мм;
Овальні конструкції 0,6 * 0,3 мм до 9 * 5 см, товщина металу 0,5-2,5 мм.

довжина труб

безшовні гарячекатані - 400 ... 1250 см;
зварні або холоднокатані безшовні - 150 ... 900 см.

гарячекатані безшовні - 400 ... 1250 см;
холоднокатані безшовні - 450 ... 1100 см;
зварні - 500 ... 900 см.

Кратна мірна протяжність з допуском на зріз в 5 мм:

холоднокатані безшовні - 150 ... 1100 см;
безшовні гарячекатані - 400 ... 1250 см.

Для виготовлення сталевих труб служать вуглецеві, леговані та високолеговані стали близько 350 марок.

Вітчизняні виробники випускають квадратний і прямокутний профіль розміром 15х15 - 450х350 мм. Максимальний перетин металу становить 12 мм, довжина визначається параметрами в 6 - 12 м.

Поділ труб по ГОСТ здійснюється на основі геометричних і технічних показників. До перших відносяться зовнішній діаметр, перетин металу і протяжність.

Перетин стінок безпосередньо залежить від маси труб. Металобази зазвичай встановлюють вартість за тонну, що пов'язано зі складом сталі. Довжина труб з великим діаметром досягає до 5 м, конструкції побутового призначення випускаються в діапазоні 10,6 - 11,6 м.

Технічні вимоги визначають тип шва, марку стали, допустиме навантаження і маркування, згідно ГОСТ і ТУ.

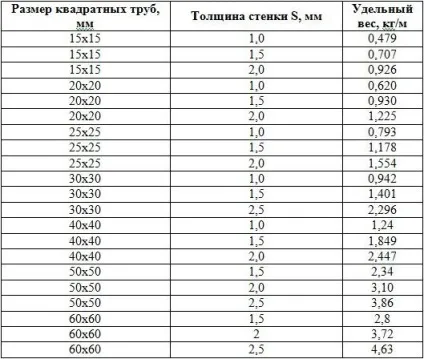

Маса профільних квадратних труб

Маса 1 м погонного визначається діаметром і товщиною стінок (площею поперечного перерізу.). Згідно ГОСТ, допускається відхилення фактичної маси від теоретичної до 12%.

Для визначення ваги використовується формула обчислення маси листового прокату:

DIN 23-95, ТУ 14-105-56693

Квадратні вироби з параметрами 60х60 або 80х80 застосовуються для облаштування огорож. Несучі елементи виготовляються з параметрами 100х100. Легкі установки створюють з квадратного профілю з параметрами 25х25. Цинкованої покриття захищає їх від агресивних середовищ, дозволяючи зробити якісну прокладку інженерних комунікацій в умовах високої вологості і температурних перепадів.

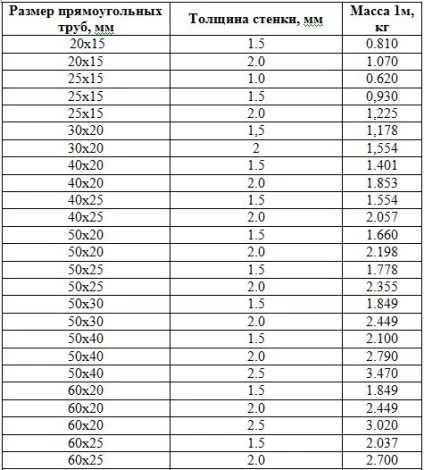

Вага 1 м труб прямокутного перетину

Сортамент прямокутних профілів розроблений відповідно до ГОСТ 1366386. За технологією виробництва розрізняють гарячекатані, холоднокатані і зварні, термообробкою і без неї.
За основу беруться вуглецеві марки стали.

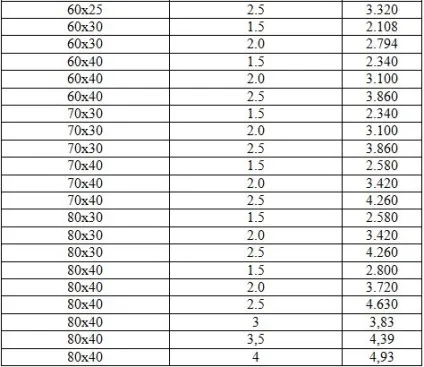

Згідно ГОСТ, фактична вага може відрізнятися від табличних даних до 12%. Як приклад можна розглянути, скільки в 1 тонні прокату 80х40х4. Погонний метр труби відповідає масі 4,93 кг. Метраж в тонні прокату становить 1000 / 4,93 = 202,84 м.

Маркування. Наприклад: прямокутний прокат з параметрами А = 60 мм, В = 20 мм і перетином металу 2 мм, довжина кратна 125 см, сталь марки 10, група В ГОСТ 1366386:

розрахунок щільності

Якщо відомі необхідні параметри конструкції і щільність стали, вже (7850 кг / м3), визначення маси прокату може бути виконано без сортаменту.

Шляхом множення периметра (суми всіх сторін) і одиниці, розраховується площа перерізу 1 м погонного. Для отримання результату в тоннах, параметри переводяться в метри.

Множиться площа на перетин металу і виходить його обсяг в 1 м.

На прикладі розглянуті обчислення параметрів прокату зі стінками 180х150, перетин металу 12 мм.

Отриманий результат не відповідає ГОСТ (55,71 кг) за рахунок розгортання реальної профільної труби в плоский лист металу з помітним стоншенням в місцях поздовжніх граней. Зниження похибки можливо при зменшенні товщини стінок і збільшення параметрів перетину.

Міцність на згині

В даному випадку рекомендується скористатися формулами:

Для балкона, що має ширину в 1 м, навантаження на крайню заготовку в 250 кг потягне за собою момент згину

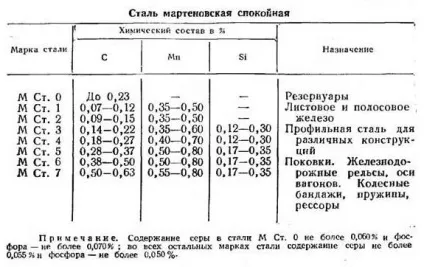

Для зручності, нижче приведена міцність марки стали:

Момент опору є в табличних даних ГОСТ 864568 і 863982. Для профілю зі стінками 180х150, перетином металу в 12 мм по осі А (по більшій стороні), він буде дорівнює 346 см3, а по осі Б - 310,80 см3.

Розрахунок вихідних даних для балкона, здатного витримати навантаження в 250 кг, проводиться за умови, що обрана марка стали Ст4.

Для збільшення міцності, на практиці застосовують триразовий запас по моменту опору (на випадок, якщо хто-то підстрибне).

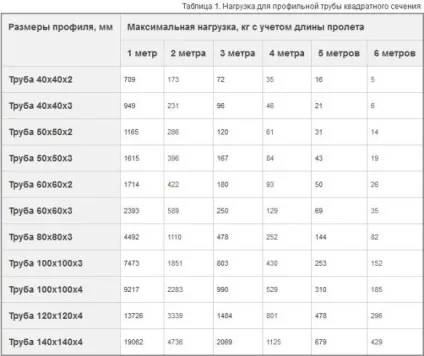

Нижче наведені готові рішення розрахунку опору для труб квадратного і прямокутного перетину:

Вартість сталевих труб

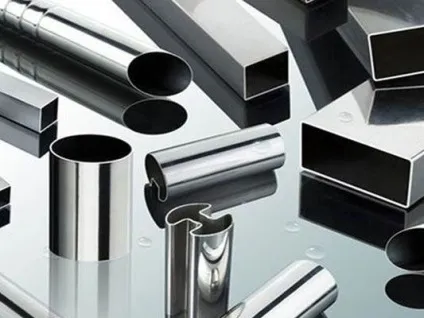

нержавіючі труби

Профільні труби розрізняють по технологи виробництва: безшовні, зварні, гарячодеформовані і холоднодеформовані. За способом обробки поверхні їх ділять на матові, шліфовані і отзеркаленние конструкції.

Протяжність вимірюється мірними, Немірна і кратними мірної довжині показниками. Окремо розглядаються конструкції з мірної або кратної довжиною із залишком немірної протяжності (до 10% від загальної ваги).

Розміри квадратних труб:

Зовнішнє перетин: 10 - 180 мм (одна сторона).
Перетин стінок 1 - 14 мм.

Для прямокутних труб:

Зовнішнє перетин 15х10 - 180х150 мм.
Стінки 1 - 12 мм.

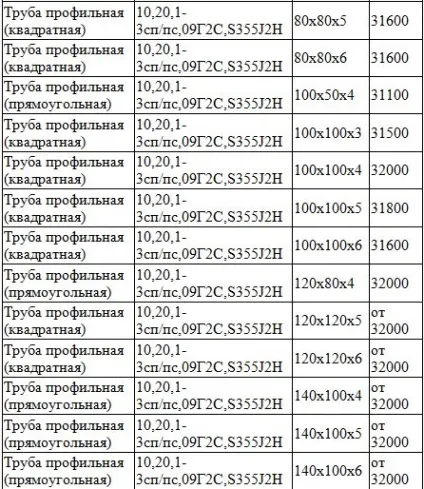

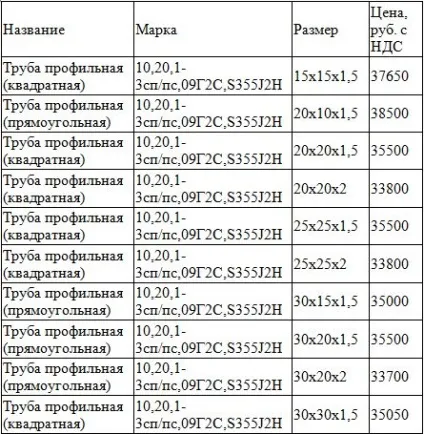

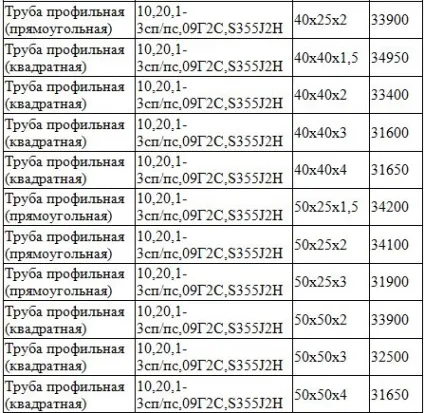

Нижче приведена залежність 1 м погонного стали від ваги і марки стали, орієнтовна вартість:

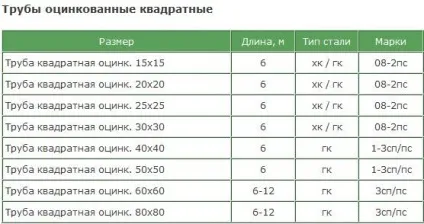

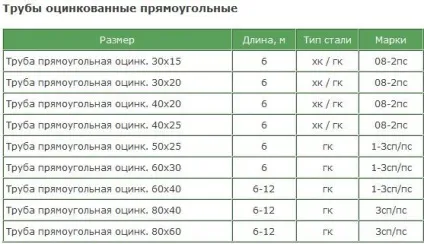

оцинкований профіль

Труби виготовляються з низьковуглецевої і вуглецевої сталі:

З гарячим оцинкуванням (наноситься на готову конструкцію), використовуваної для виробів різних параметрів зі стінками від 1,5 мм.
З попередньої оцинковкой, використовуваної для виробів з товщиною стінок 0,7 - 1,5 мм.

Допускається виготовлення труб зі стінками в 2 мм. Вони відрізняються високою якістю покриття, рівномірністю і надійністю.

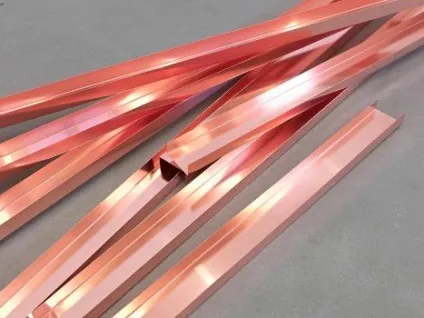

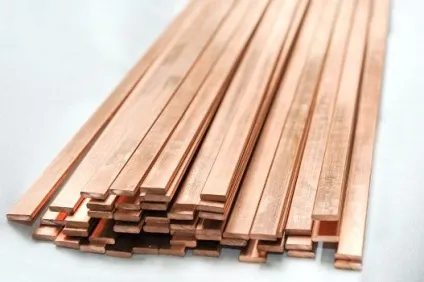

Мідні профільні труби

Виробництво мідних труб здійснюється в двох виконаннях - звичайному і з полімерним захистом. Пластикове покриття перешкоджає утворенню конденсату, зменшує втрати тепла та захищає від агресивного середовища. Цьому сприяють ПВХ і поліетиленові матеріали.

Випуск мідних труб проводиться в невідпаленого вигляді (вони надходять у продаж хлистамі протяжністю 2, 3 або 5 м) або відпаленого стані, згорнутими в бухти по 25 і 50 м. Другий варіант характеризується м'якими властивостями і міцністю на вигин. Однак, при монтажі на відкритих стінах, неможливо отримати ідеально рівні труби. Невідпаленого конструкції мають низькою вартістю, вони рівні, але складно гнуться.

Основне призначення полягає для роботи з агресивними середовищами, завдяки захисному внутрішньому покриттю. Вироби з полімерної захистом мають внутрішнє робоче шар міді перетином в 0.3 мм, товщина пластикового покриття становить 2-3 мм без застосування клею.

Застосування мідних труб

Для систем кондиціонування застосовується захист зі спіненого поліетилену або синтетичного каучуку. Поставка відпалених виробів проводиться в кільцевих бухтах довжиною до 25-50 м. Асортимент сучасних виробників включає конструкції у вигляді прямих прутків довжиною в 3-5 м. На їх закінченнях розміщені пластикові заглушки, що захищають від зовнішніх чинників (пилу і бруду).

загального призначення ГОСТ 61790;
для систем кондиціонування та охолодження ГОСТ 61790, EN 12735;
для труб з товстими стінками - ГОСТ 61790.

Виробництво тягнених прямокутних і квадратних труб регламентується ГОСТ 1677478. Вони служать для задоволення технічних цілей. За основу береться марка міді М 0б, М 1, М 1р з хімскладу по ГОСТ 859. Прямокутні конструкції мають перетин 4 - 30х5 - 110 мм, товщина стінок варіює в діапазоні 1 - 15 мм. Поставляються відрізками або котушками.

Перетин квадратних труб варіює в діапазоні 3 мм до 300 мм (М1, М2, М3). За ГОСТ 1535-91 випускаються тягнені мідні конструкції з круглим, квадратним і шестигранним перетином.

Заготовки для створення хвилеводів виготовляються по ГОСТ 2090075, вони тягнуться з міді М2, М3 з хімскладу по ГОСТ 85978:

Ширина 120-292мм
Висота 57-146мм.
Товщина стінок 2,5 або 3,0 мм.
Протяжність 2, 2,5 або 3 м.

Прутки з міді марки М1Е служать для електротехнічних цілей.

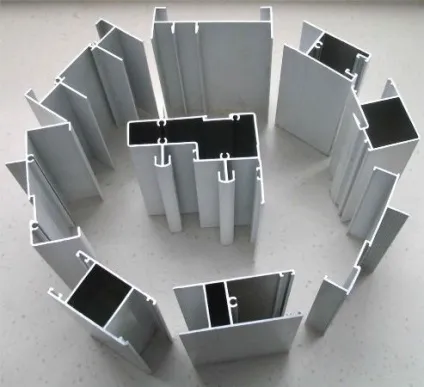

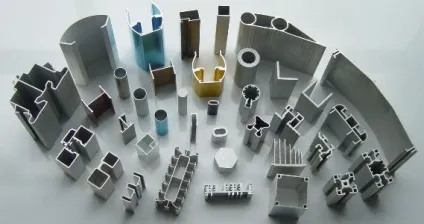

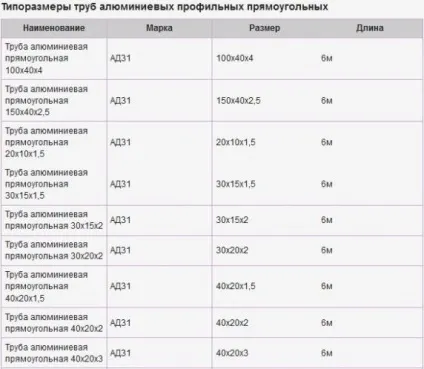

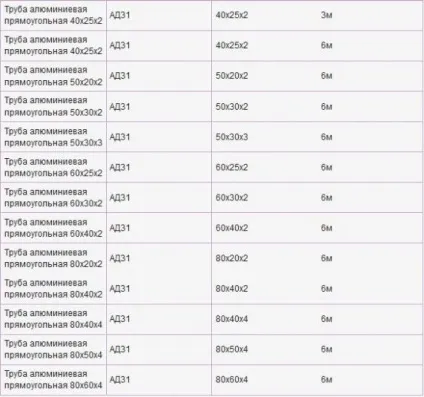

Алюмінієвий профіль

Випуск алюмінієвого прокату з тонкими і товстими стінками (до 5 мм і від 5 мм), покритими матовою поверхнею, проводиться на основі сплавів, що деформуються:

А 7, А 6, А 5 з хімскладу по ГОСТ 110-69;
АТ 00, АД 0, АД 1, АДС, АТ, АМЦ, АМ ЦС, Амг 2, Амг З, Амг ЗС, Амг 5, Амг 60, АД 31, АД 35, АВ, Д 1, Д 16, АК 6, У 95, 19 15, 19 25, 19 25 с з хімскладу по ГОСТ 478474;
ВАД1 з хімскладу по ГОСТ 113176.

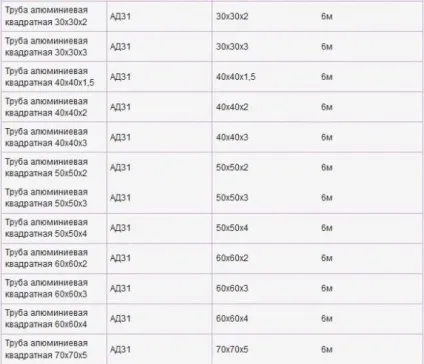

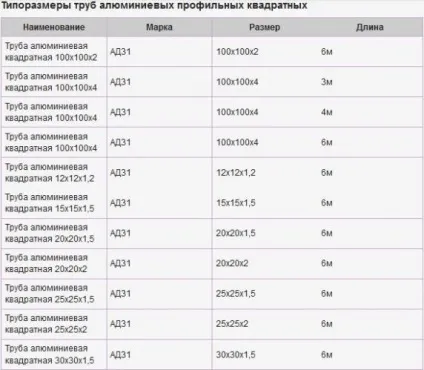

Розмірна сітка обмежується параметрами в 10-100 мм, перетин металу 1-4 мм. Довжина відрізків варіює в діапазоні 1-12,5м.

Без термообробки (загартовані).
Загартовані після гарту (з штучним або природним Состаріваніє).
Відпалені - М.
Продукція, підвладна загартувати з природним Состаріваніє (Т).
Продукція, підвладна загартувати з ііскуственним Состаріваніє (Т1).
Бокси з неповним загартовуванням і штучного старіння (Т5).

Застосування конструкцій широко поширене в електротехнічної, будівельної, паливної, хімічної та харчової сфері. Вони служать для створення побутового та криогенного обладнання, компонентів інженерних систем.

Пластикові труби профільні

Пластикові труби поділяють на два типи:

Гнучкі. Витримують температуру від -35 до +90 градусів. Їх внутрішній перетин варіює від 60 до 500 мм.
Жорсткі. Відповідають розмірам від 100 до 1000 мм. Для виготовлення служить матеріал товщиною 3 мм і 5 мм.

Виготовлення труб проводиться методом екструзії. Вони володіють низькою щільністю - 0,92 г / см3, морозостійкістю (до -40 ° С), стійкі до агресивних середовищ і відповідають санітарним нормам.

ПП труби добре експлуатуються при створенні силового каркаса з поліпропіленових листів або для вставки сталевих труб. Для цього проводиться тонкостінний профіль. Наприклад, в трубу 6 х4 см розміщується сталевий профіль з параметрами 5х3 см.

Широкий асортимент металевих і полімерних конструкцій дозволяє вигідно купити профільні труби, виходячи з призначення і застосування.
