Залежна і незалежна система опалення схема приєднання, промивка

Трапляється, що приватні будинки, що знаходяться в межах міста, розташовані поруч з прокладеними мережами центрального теплопостачання, а деякі навіть підключені до них. Звичайно, в нинішній час в пріоритеті - опалення індивідуальне, а централізоване поступово відходить у минуле. Але якщо будинок уже підключений до мережі або є проблеми з автономною системою, то треба користуватися тим, що є в наявності. Для спільної роботи джерела тепла з споживачами використовується залежна і незалежна система опалення. Що вони собою являють, а також плюси і мінуси обох схем будуть викладені в даному матеріалі.

Залежна (відкрита) система теплопостачання

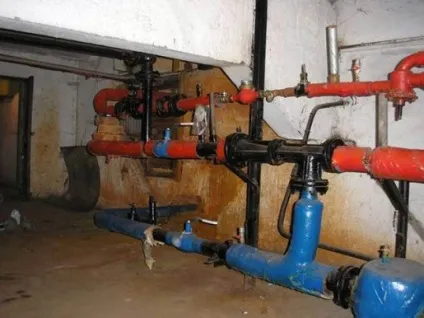

Головна особливість залежною системи полягає в тому, що теплоносій, що протікає по магістральних мережах, безпосередньо надходить в будинок. Відкритої її називають тому, що з трубопроводу, що подає проводиться відбір теплоносія для забезпечення будинку гарячою водою. Найчастіше така схема застосовується при приєднанні до теплових мереж багатоквартирних житлових будинків, адміністративних і інших будівель загального користування. Робота схеми залежною системи опалення зображена на малюнку:

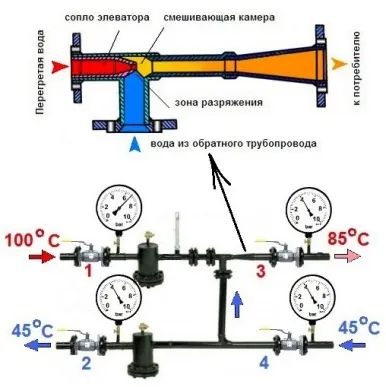

При температурі теплоносія в трубопроводі, що подає до 95 ºС він може бути спрямований безпосередньо в опалювальні прилади. Якщо ж температура вище і досягає 105 ºС, то на вводі в будинок встановлюється змішувальний елеваторний вузол, чиїм завданням є воду, що надходить з радіаторів, підмішувати в гарячий теплоносій з метою зниження його температури.

Для довідки. Централізована залежна система опалення має розрахунковий і реальний температурний графік. Розрахунковий графік характеризує максимальну температуру води і у відкритій системі буває 105/70 ºС або 95/70 ºС. Реальний графік залежить від погодних умов і може змінюватися щодня, він підтримується в центральному тепловому пункті. Коли на вулиці немає сильних морозів, температура теплоносія значно нижче розрахункової.

Схема була дуже популярна за часів СРСР, коли витратою енергоносіїв мало хто піклувався. Справа в тому, що залежне підключення з елеваторні вузлами змішування працює досить надійно і практично не вимагає догляду, а роботи з монтажу і витрати на матеріали обходяться досить дешево. Знову ж, не потрібно прокладати додаткові труби для подачі в будинку гарячої води, коли її можна успішно відбирати з теплової магістралі.

Але на цьому позитивні сторони залежною схеми закінчуються. А негативних набагато більше:

• бруд, окалина та іржа з ​​магістральних трубопроводів благополучно потрапляє в усі батареї споживачів. Старим чавунних радіаторів і сталевим конвекторам такі дрібниці були дарма, а ось сучасним алюмінієвим і інших опалювальних приладів точно не минути лиха;
• внаслідок зменшення водорозбору, проведення ремонтних робіт та інших причин часто виникає перепад тиску в залежною системі опалення, а то і гідроудари. Це загрожує наслідками для сучасних батарей і полімерних трубопроводів;
• якість теплоносія залишає бажати кращого, але ж він безпосередньо йде на водопостачання. І, хоча в котельні вода проходить всі етапи очищення та знесолення, кілометри старих іржавих магістралей дають про себе знати;
• регулювати температуру в приміщеннях непросто. Навіть повнопрохідні термостатичні вентилі швидко виходять з ладу через погану якість теплоносія.

Незалежна (закрита) система опалення

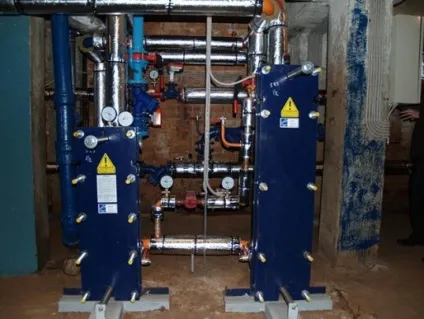

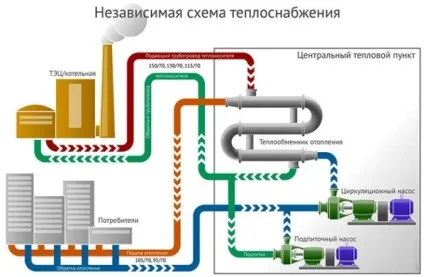

В даний час при влаштуванні нових котелень стала частіше застосовуватися незалежна схема приєднання системи опалення. У ній мають місце основний і додатковий контур циркуляції, гідравлічно розділені теплообмінником. Тобто, теплоносій від котельні або ТЕЦ йде до центрального теплового пункту, де потрапляє в теплообмінник, це і є головний контур. Додатковий контур - це система опалення будинку, теплоносій в ньому циркулює через цей же теплообмінник, отримуючи тепло від мережної води з котельні. Схема роботи незалежної системи показана на малюнку:

Для довідки. Раніше в подібних системах встановлювалися громіздкі кожухотрубні теплообмінники, що займали багато місця. Це було головною трудністю, але з появою швидкісних пластинчастих теплообмінників дана проблема перестала існувати.

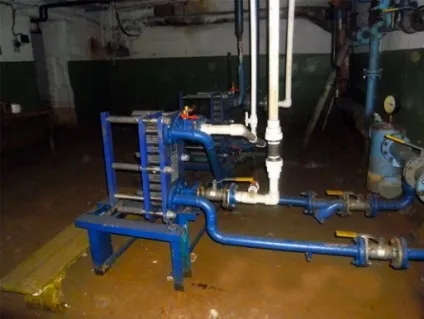

А як же бути з централізованою подачею гарячої води, адже тепер брати її з магістралі можна, там занадто висока температура (від 105 до 150 ºС)? Все просто: незалежна схема підключення допускає установку будь-якої кількості пластинчастих теплообмінників, приєднаних до магістральних трубопроводів. Один буде забезпечувати теплом опалювальну систему будинку, а другий може готувати воду для господарських потреб. Як це реалізується, показано на схемі:

Щоб гаряча вода надходила завжди однакової температури, контур ГВП робиться замкнутим з організацією автоматичного підживлення в зворотному трубопроводі. У багатоквартирних будинках циркуляційну зворотну лінію ГВС можна побачити у ванній кімнаті, до неї приєднуються рушникосушки.

Очевидно, що експлуатація незалежної системи опалення має масу переваг:

• домашній контур опалення не залежить від якості зовнішнього теплоносія, стану магістральних мереж і перепадів тиску. Вся навантаження лягає на пластинчастий теплообмінник;
• є можливість регулювати температуру в приміщеннях за допомогою термостатичних вентилів;
• теплоносій в малому контурі можна відфільтрувати і очистити від солей, головне, щоб труби були в хорошому стані;
• в системі ГВП буде вода питної якості, що надходить в будинок по водопровідної магістралі.

Проте через брудне теплоносія низької якості в центральній мережі потрібно періодична промивка незалежної системи опалення, а точніше, - пластинчастого теплообмінника. Благо, зробити це не так вже й складно. Ще з недоліків слід відзначити більш високі витрати на придбання обладнання, а саме: теплообмінників, циркуляційних насосів і запірно - регулюючої арматури. Зате закрита система надійніше і безпечніше відкритою, вона більше відповідає сучасним вимогам і краще адаптована до нового обладнання.

висновок

Якщо в силу якихось причин вам доведеться вибирати схему підключення до централізованих мереж, то краще незалежна система опалення приватного будинку. Навіть якщо температура в магістралі невисока, все одно не варто подавати цю воду в свою систему, краще гідравлічно відокремити її від центральної. За умови, що така можливість існує в матеріальному плані, а якщо ні - доведеться врізатися прямо, по залежною схемою.
