Захист від протікання води своїми руками пристрій системи, особливості, фото і відео
Неприємній ситуації із затопленням свого житла, а також квартир, розташованих на нижніх поверхах, можна уникнути, встановивши систему, що перекриває вхідні вентилі при появі вологи на підлозі приміщення. Такі пристрої, розроблені спеціально для побутового застосування, давно існують на ринку під узагальнюючою назвою «системи захисту від протікання». Повсюдного поширення цих приладів перешкоджає їх дорожнеча, пов'язана з наявністю імпортних компонентів і вузлів. Захист від протікання, зібрана своїми руками. позбавлена цього недоліку і може бути виготовлена з деталей, які можна знайти в будь-якому гаражі.
Розглянемо два типи пристроїв: механічне та електронне. Перше пристосування дуже просте у виготовленні. Друге зажадає деяких знань електроніки і навичок роботи з паяльником. Обидва пристрої неодноразово повторювалися домашніми умільцями і заслужили славу недорогих і ефективних систем для захисту від протікання води.
Саморобний паперово-пружинний механізм

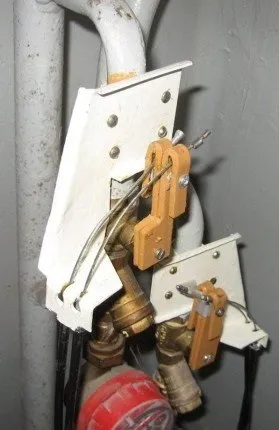

Саморобний механізм, який придумав винахідник Олександр Смелаовіч Рудик, чимось нагадує мишоловку. У його конструкцію входить хитро виготовлений металевий корпус, пружина, паперова стрічка і тросик, приєднаний до кульового крану, який закриває подачу води. Працює цей механізм таким чином: при розмоканні паперової стрічки внаслідок попадання на неї вологи, вона рветься і вивільняє натягнуту пружину. Стискаючись, пружина натягує трос, який, в свою чергу, перекриває вентиль.
Перевагою такого пристрою є те, що втручання у водопровідну систему не потрібно, так як використовуються вже змонтовані в ній кульові крани. До того ж при необхідності ніщо не перешкоджає ручному перекриття вентилів.
Пристрій захисту від протікання може бути встановлено в будь-якому місці: на кухні під мийкою, у ванній або в туалеті. Його конструкція дозволяє застосовувати два троси, для одночасного припинення подачі холодної і гарячої води. При цьому механізм не вимагає ніякого обслуговування.
Виготовлення механізму захисту від протікання
Для виготовлення пристрою захисту від протікання, знадобляться:
- Слюсарні лещата;
- Ножовка по металу;
- дриль;
- молоток
- пасатижі;
- Електроточило.
З матеріалів слід запастися листовим металом (краще оцинкована або нержавіюча сталь). Також знадобляться: тросик, відповідний дерев'яний брусок розмірами 360х50х30мм, пружина, папір, шурупи, кнопки канцелярські.

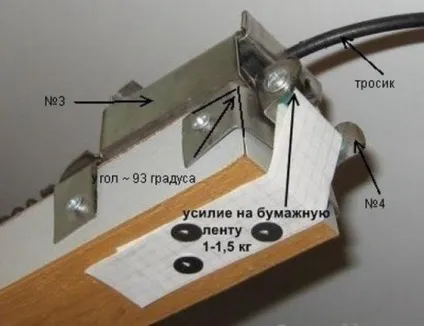

Підставою механізму служить брусок, край якого зрізаний по короткій стороні під кутом 93 °. На ньому змонтовані елементи 3, 4, 5, а також пружина і тросик.
В якості чутливого датчика використовується паперова смуга, яка кріпиться до дерев'яної основи кнопками.
Щоб виготовити елемент №3 можна скористатися міцним бруском розмірами 150х20х50мм. Вирізану з листа заготовку згинають навколо цього бруска, роблять прорізи для установки троса, а потім знімають з дерев'яного пристосування.

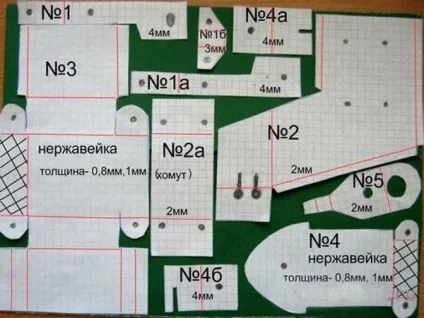

Третій і четвертий елементи конструкції краще виготовити з нержавіючої сталі, так як цей матеріал має більш слизьку поверхню. Місця, за якими деталі необхідно згинати, показані на кресленні червоними лініями.
У прорізи деталей 4a та 4b встановлюється тросик. Потім деталі 4, 4a, 4b і пружину необхідно з'єднати знизу гвинтом.
регулювання механізму
Виготовляти і регулювати пристрій зручно за допомогою простого пристосування, що імітує частину водопроводу. Для цього знадобиться 20-мм труба з різьбовій частиною, на яку потрібно встановити кульовий кран.

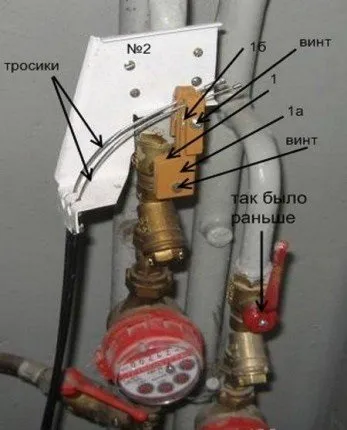

За допомогою такого пристосування можна перевірити і налаштувати роботу механізму прямо в майстерні. Також труба знадобиться під час свердління отворів в елементах 2 і 2a. Для цього між ними встановлюють трубу і затискають деталі в лещатах. При цьому стежать за тим, щоб рукоятка крана (елемент 1 і 1a) була в закритому стані, а пази для троса і елемент 2 поєднують. Після цього приступають до свердління наскрізних отворів елементів 2 і 2a.
Елемент 5 має отвір під палець (для установки пружини) і отвір для зачепа. Прокручуючи по витків, деталлю 5 можна відрегулювати жорсткість пружини.
Сила натягу пружини в робочому положенні повинна бути не менше 10 кг. Основна умова: зусилля, що припадає на паперову стрічку, має становити 1-1,5 кг. Щоб виміряти його величину, можна скористатися побутовими пружинними вагами ( «Кантером»). При необхідності, величину зусилля можна змінити, зменшивши або збільшивши кут на короткому торці бруска. Такий же кут повинен бути і у елементів 3,4 на ділянці дотику.
Хороша пружина виходить при відрізанні необхідного шматка від дверної пружини, які продаються в будь-якому хозмазі. Трос можна використовувати велосипедний, скоротивши його до потрібної довжини.
Для перевірки працездатності зібраної системи паперову стрічку змочують водою. При розмоканні вона повинна розірватися і звільнити пружинний механізм.
Вимоги до установки механічної системи захисту від протікання
Якщо механізм спрацював, подальшу установку паперової стрічки слід проводити тільки після повного видалення вологи з поверхні пристрою.
Трос повинен мати довжину трохи більше 2м, при цьому слід уникати його численних вигинів (допускається не більше одного вигину під прямим кутом).
Кріпити кронштейн до труби необхідно жорстко, тому краще, якщо напірний трубопровід буде виготовлений з металевих труб.
Кульовий кран повинен бути хорошої якості. Опір зусиллю закривання і ривки під час повороту його рукоятки не допускаються.
Електронна система протидії затоплення
Електронна система складається як мінімум з трьох блоків. Це датчик протікання, що встановлюється на підлозі приміщення, блок управління і виконавчий механізм.
Працює така система в такий спосіб: при появі вологи замикається ланцюг між електродами датчика. Це дає команду блоку управління подати напругу живлення на електричний привід, який і перекриває подачу води. Датчик протікання і блок управління можна виготовити самостійно. В якості виконуючого механізму знадобиться електроклапан або кульовий кран з сервоприводом.
виготовлення датчика
Найпростіший датчик протікання - це два розташованих на деякій відстані один від одного провідника. Однак, погодьтеся, що оголені дроти на підлозі ванної або туалету будуть виглядати як мінімум безглуздо, а як максимум надавати небезпеку ураження електричним струмом. Тому можна виготовити датчик, протравами доріжки на друкованій платі з фольгованого текстоліту, а в якості корпусу використовувати кнопку від дверного дзвінка.
Роботу слід виконувати в наступному порядку:
- Вирізати плату за розміром кнопки;
- Методом Лут або за допомогою фоторезиста необхідно витравити на поверхні плат доріжки;
- Залудити друковані провідники за допомогою паяльника;
- Припаяти до провідників скоби в якості ніжок;
- Підключити сполучний провід;
- Встановити друковану плату в корпус кнопки дзвінка.
Саму кнопку при цьому демонтувати не потрібно, з її допомогою можна замикати лінію для перевірки працездатності системи.
Електрична схема блоку управління
Харчування системи здійснюється за допомогою невеликого акумулятора напругою 12В. Головною вимогою до джерела живлення є його низький саморозряд. Так як струм, споживаний схемою в черговому режимі мізерно малий, то заряджати акумулятор доведеться буквально пару раз на рік.
Схема управління закриттям кульового крана працює наступним чином. У черговому режимі струму через датчик немає, транзистори закриті, реле знеструмлена. При появі води на базі транзистора VT1 з'являється напруга зсуву, внаслідок чого транзистор відкривається і подає харчування на базу більш потужного транзистора VT2. У свою чергу відкритий транзистор VT2 управляє електромагнітним реле, яке подає харчування на виконуючий механізм.
В електричній схемі можна використовувати транзистори структури n-p-n з будь-маркуванням. Транзистор VT2 повинен бути середньої потужності. Резистори R1, R2 - малопотужні.
Удосконалена електрична схема показана на наступному малюнку. Вона розрахована на підключення двох мотор-редукторів.
виконуючий механізм
Звичайно ж, виконуючий механізм можна зібрати самостійно, використовуючи для цього відповідний мотор-редуктор і кінцеві вимикачі. Однак простіше і надійніше буде придбати кульової кран з сервоприводом заводського виготовлення. Купуючи такий пристрій, переконайтеся в тому, що його конструкцією передбачені кінцеві вимикачі, розмикаючих ланцюг в крайніх положеннях.
Кращими кранами можна вважати латунні пристрою з сервоприводами, що складаються з металевих шестерень.
Звичайно, ціна цих приладів набагато вище пластикових побратимів, а й надійність їх роботи не викликає нарікань.
Після приєднання датчика, блоку управління і електричного крана до джерела живлення, виробляють випробування системи. Для цього наливають трохи води на місце установки датчика.
