Захисний екран для банної печі навіщо потрібен і з якого матеріалу краще зробити

Банні печі нагрівають повітря в приміщенні до потрібної температури і підтримують її протягом необхідного часу. Основним показником їх ефективності вважається швидке нагрівання корпусу і максимальна тепловіддача. Цей процес супроводжується інтенсивним інфрачервоним випромінюванням, а металева поверхня конструкції може нагрітися до 400 ° C.

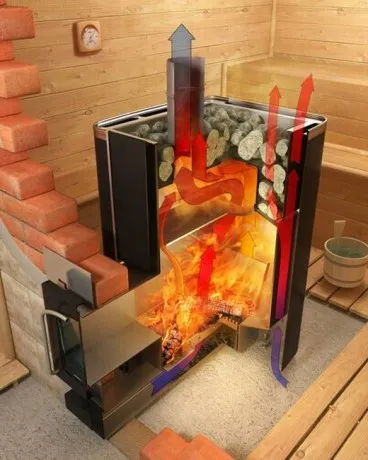

Конвекція повітряних потоків в каменке

Важливо! Щоб убезпечити любителів попаритися від опіків при зіткненні з розпеченої поверхнею корпусу і позбавити від неприємного палючого спека, встановлюють екран для банної печі з жаростійкого матеріалу.

Порівняння екранів для банних печей

до протилежної стіни - мінімум 1,25 м;
до термозащіщенних стін - не менше 380 мм;
до незахищеної стіни - від 500 мм і більше.

Зверніть увагу! Якщо використовуються жаростійкі екрани для банних печей, то відстань між сусідніми стінами з горючого матеріалу і бічними поверхнями конструкції можна скоротити до 200-250 мм, від її верхньої поверхні до стелі залишити мінімум 1 м.

Металеві захисні екрани

Монтується захисну огорожу з металу по периметру нагрівальної конструкції. При установці залишають невеликі зазори між екраном і грубкою, щоб активізувати конвекцію повітря уздовж стінок. Розмір зазорів залежить від теплопровідності матеріалу, з якого виготовлена теплозахист, і особливостей банної печі. Орієнтуватися слід на рекомендації виробника. Зазвичай відступають від стінок корпусу на 3-5 см.

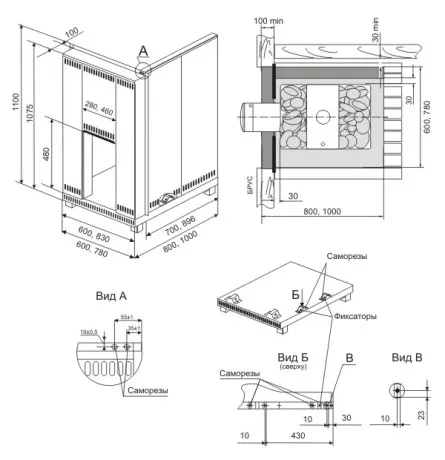

Орієнтовна схема установки металевого захисного екрану навколо печі

Якщо робити екран для печі своїми руками, то треба вибирати нержавіючу сталь. У заводському виконанні екрани - це елементи коробчатої форми з нержавіючого металу. Усередині елементи порожнисті і мають вентиляційні отвори. Для зручності монтажу захисні барьериоснащают регульованими ніжками. Наявність ніжок дозволяє виставити нижній зазор для додаткового припливу повітря. Екрани покривають жаростійкої фарбою, наприклад, кремнеорганічною.

Що дає установка металевого термоекрана:

зменшується інтенсивність інфрачервоного випромінювання;
за рахунок спрямованих уздовж стінок конструкцій потоків повітря відбувається швидкий прогрів приміщення;
наявність вентиляційних отворів сприяє зниженню температури корпусу печі.

Недоліком металевої захисту називають жорсткий жар, але він м'якше, ніж без огорожі. З плюсів - відсутність щілин, крізь які можливий контакт полум'я з незахищеними поверхнями.

цегляні термоекрани

Замість металевих термоекранов можна зробити цегляну кладку. Огорожа з цегли також виконується по периметру - навколо корпусу печі. Досить кладки в півцеглини на відстані 5 см від бічних стінок конструкції.

Важливо! Нижня частина кладки виконується з зазорами (повітряними проходами) через кожні 3 см. Розмір зазорів - 6 * 7 см. Для виготовлення цегляної ізоляції підійде керамічна цегла, який витримає високі температури і підвищену вологість.

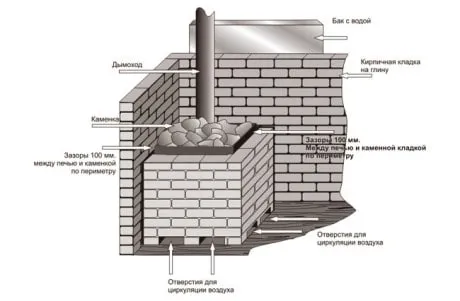

Схема - кладка цегельного жаростійкого екрану для металевої печі

Для кладки іноді використовують спеціальні камені з низькою теплопровідністю, звертаючи увагу на властивості матеріалу - він повинен витримувати перепади температури і не руйнуватися від вологи.
Мінуси цегляної кладки:

збільшення часу прогріву повітря;
можлива поява щілин між цеглинами, що знижує теплозахист і може призвести до займання горючих матеріалів.

Плюси захисних бар'єрів з цегли:

в цеглі акумулюється тепло, яке довго підтримує температуру в лазні;
повільний прогрів цегли створює більш м'який жар, приємний для організму.

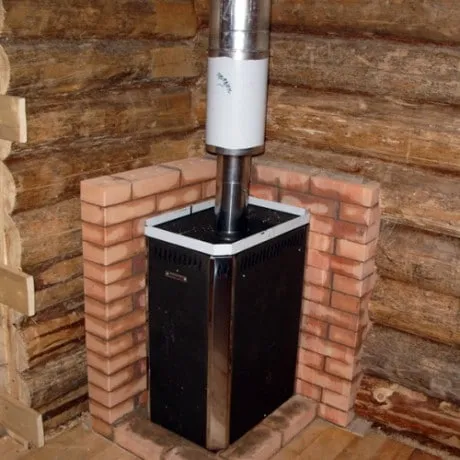

Саморобний термоекран з цегли - схема обкладання кам'янки

Захисна обшивка стін лазні

Роль такого захисту може виконувати світловідбиваючий металевий лист, цегляна кладка, вогнетривкі плити, сендвічі-панелі з базальтового картону, оцинкована гофра, гіпсова стінка.

Важливо! Висота захисної обшивки стін повинна перекривати верхню поверхню грубки на 1-1,25 м. Відстань між стіною і термоекраном - 3 см. Знизу і зверху для припливу холодного повітря обов'язково залишають зазори.

Цегляна кладка - захист стін лазні

Рада експерта: матові металеві листи погано справляються з теплозахистом - вибирайте із дзеркальною поверхнею. Якщо в конструкції печі передбачена теплоізоляція, то можна обмежитися цегляною стіною, що відокремлює її корпус від місця, де знаходяться люди.

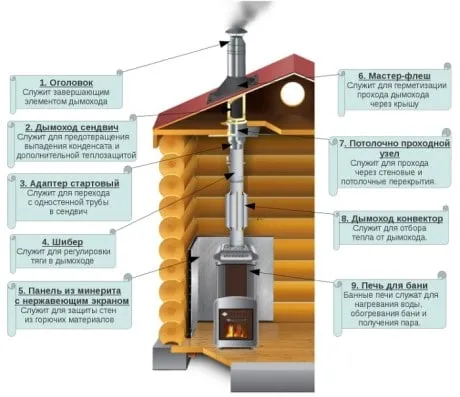

Панель з мінеріта з нержавіючим екраном для захисту стін з горючих матеріалів

Щоб уникнути помилок, які можуть обійтися надто дорого, краще скористатися послугами майстрів, які знаються на конструкціях печей і теплопровідності матеріалів.

Звичайно краще буде облаштування екрану з хорошого шамотного цегли або каменю і робити це необхідно на початковому етапі будівництва, буде менше проблем. На жаль через недосвідченість я зайнявся цим питанням коли невелика лазня з парною 2х3 м. Була готова і стіни обшиті вагонкою, саморобна металева піч-кам'янка 800х300х550 мм встановлена в кутку на відстані по 400 мм. від стін. Довелося ставити перегородку з шамоту кутову висотою 980 мм з боку парилки теж обшив вагонкою. А з середини отримати коробку обшив спеціальної нержавейкой для лазні із дзеркальною поверхнею листи 980х980 мм. тому і простінок довелося робити нижче ніж треба. Під нержавейкой закріпив на стіни за допомогою керамічних втулок в два шари вогнетривку ізоляцію з листового мінеріта, кажуть він нешкідливий для здоров'я, товщиною 5 мм. з вентиляційним зазором 200 мм між стіною і листами. Результатом задоволений, але було б якісніше і простіше якщо робити це вчасно.

Безумовно, плюс екранів з цегли в тому, що він (цегла) надмірно не нагрівається і не створює загрози теплового руйнування дерева через загоряння або просто тривалого впливу високих температур, проте не кожен зможе якісно і професійно спорудити такий екран, це може привести до швидкого руйнування екрану, так само важливу роль відіграє якість матеріалу (цегли) .Перегородкі ж з металу довговічні, до того ж якщо під них попередньо прокласти азбестовий мат, не створюють загрозу будовою (дереву), і як було зазначено в ст атье, при глянсовому покритті мають гарну відбиваності теплових променів, що безсумнівно для лазні є жирним плюсом, у мене в лазні так і зроблено, і служить ця перегородка дуже довго.
