Заглушка на трубу металева

Такий простий на вигляд і виконання предмет, як заглушка, застосовується на практиці в самих різних цілях. Ці вироби можуть виконувати на окремих конструктивних елементах трубопроводу певні функції, в першу чергу, технологічні. Крім того, металеві заглушки можна побачити на готових конструкціях, де вони грають роль декоративних прикрас.

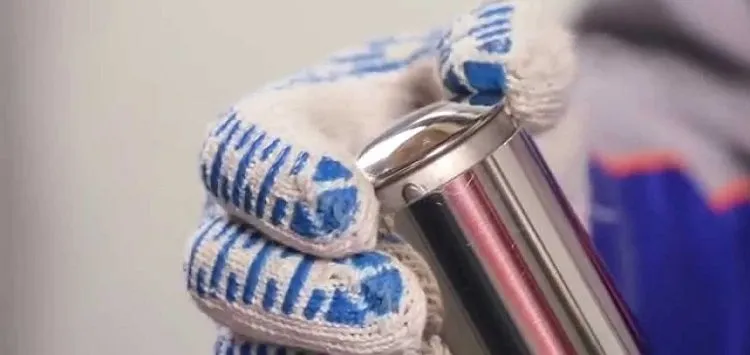

Заглушка на трубу необхідна в багатьох ситуаціях

Коли і навіщо вони застосовуються

Необхідність в глушіння трубопроводів найчастіше виникає:

при введенні інженерних комунікацій в промислові і житлові будівлі для перешкоджання потраплянню всередину труб сторонніх предметів. Звичайно ж, робити це можна не завжди. Застосування металевих заглушок для труб буде виправдано, якщо найближчим часом облаштування розводки не планується. Але і тут існує один нюанс. Якщо каналізаційні труби необхідно глушити в будь-якому випадку, то на компоненти систем водопостачання, в тому числі на кінцеві ділянки трійників, допускається встановлення запірної арматури;
коли демонтуються окремі ділянки трубопроводу. Установка заглушок для металевих (сталевих) труб дозволить здійснювати розбирання окремих гілок без припинення роботи основних магістралей.

Різновиди і їх конструктивні особливості

Заглушки нарізні. Такі елементи можна побачити практично в кожній квартирі. Встановлюються вони на побутові газові і водопровідні труби. Виготовляються заглушки такого типу не тільки зі сталі, але і з інших металів. Оснащуються все вони трубної різьбленням як зовнішньої, так і внутрішньої. Як об'єкт для їх монтажу найчастіше виступають трубопроводи невеликого (до 2-х дюймів) діаметру.

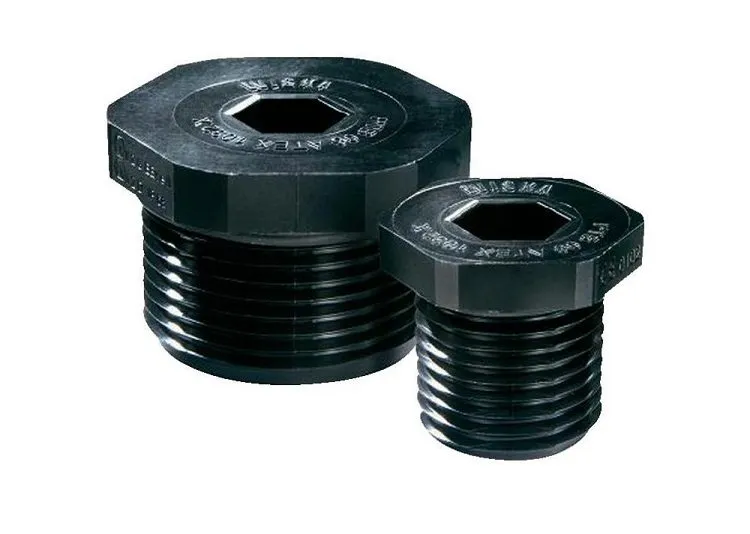

Резьбовая заглушка застосовується на водопровідних і газових трубах

При установці різьбовій металевої заглушки на трубу ретельно герметизують з'єднання за допомогою ФУМ-стрічки або лляної підмотки.

Корисна інформація! Більш надійним вважається другий варіант герметизації. Обумовлено це тим, що викликати появу течі може дуже невеликий зворотний хід заглушки (навіть підлогу ˗ обороту в зворотну сторону в різьбі), яка герметизується ФУМ-стрічкою. Застосування першого способу рекомендовано, коли демонтаж фітингів для металевих труб різьбових з подальшою їх установкою виконується часто.

Обтискові заглушки. Фітинги даного типу отримали свою назву завдяки тому, що кріпити їх на кінцях круглих труб можна без застосування різьблення або зварювання, а за допомогою обжимного кільця. Вимоги, що пред'являються матеріалу виготовлення кілець, формулюються так: він повинен витримувати робочий тиск, вібраційну втома, залишаючись при цьому надійним тривалий час.

Монтаж обтискних фітингів для металевих труб виконується за допомогою спеціальних пресів, які можуть мати як ручний, так і електричний привід.

Одним з основних переваг цих деталей є високі технічні показники. Тому без застосування обтискних металевих заглушок для круглих труб немислимо проведення ремонтних робіт в таких складних галузях, як метрологія, компресійні системи, газотурбінне обладнання та ін.

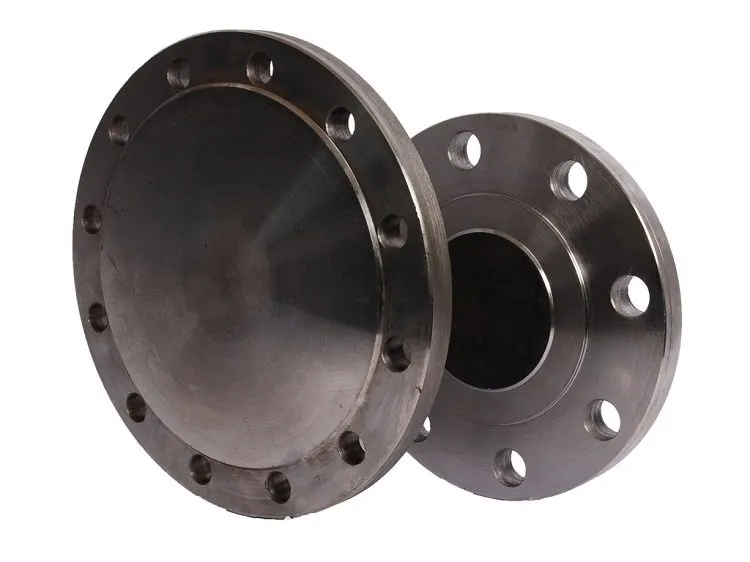

Фланцева заглушка кріпиться болтами на фланець труби

Заглушки металеві фланцеві. Дані вироби представляють собою глухий без центрального отвору фланець. Їх монтаж не викликає абсолютно ніяких труднощів. Робиться це болтовим з'єднанням до трубному фланця. Для герметизації використовуються прокладки з різних матеріалів. Щоб вибрати відповідний зразок, необхідно враховувати тиск і температуру робочого середовища. Фланцева сталева заглушка використовується для труб, діаметр яких перевищує 2 дюйма.

Сталеві заглушки. Коли мова йде про металоконструкції, будівельники, не мудруючи лукаво, йдуть зазвичай найпростішим шляхом: торець труби глушиться шляхом приварювання сталевого листа. Щоб надати більшої естетичності конструкції, шлак зачищається, торець грунтується, після чого фарбується. Для декорування металевих огорож використовуються сталеві заглушки у вигляді куль і складніших елементів. Так, наприклад, деякі «просунуті» господарі використовують з цією метою відлите в повний зріст своє зображення (звичайно ж, не в масштабі один до одного) і встановлюють такі «скульптури» на труби огорожі присадибної ділянки. При цьому необхідно враховувати, що, чим складніше декоративні заглушки, тим більше необхідно приділяти уваги строго вертикальної орієнтації, однаковій висоті стовпів і симетрії розташування прикрас.

Якщо потрібна декоративна заглушка, кращим варіантом буде сталева

Навіщо це потрібно з практичної точки зору? По-перше, щоб запобігти корозії. Таке питання є актуальним навіть для оцинкованих труб. Їх ахіллесовою п'ятою є торець. При відрізанні цинкове покриття порушується, і труба - профільна чи кругла - починає іржавіти, внаслідок чого огорожу втрачає свою привабливість. Але найголовніше полягає в тому, що конструкція починає швидко руйнуватися. А установка заглушок металевих на труби уповільнює це неприємне явище.

По-друге, значна частина наших співвітчизників, проходячи повз відчинені зверху труби, використовують її в якості ... невеликий урни. Гниюча папір і органіка ні краси огорожі, ні ароматів в повітрі не додає.

Корисна порада. На сучасному ринку можна знайти не тільки металеві запірні елементи. При виборі потрібно враховувати таку вимогу: матеріал заглушки, повинен, по крайней мере, не конфліктувати з матеріалом трубопроводу, а ще краще, якщо вони будуть сумісні.

Заглушки еліптичні. Цей металевий фітінг встановлюється за допомогою зварювання. Може застосовуватися в невживаному трубопроводі в якості постійної заглушки на каналізаційну трубу. Виготовляються такі запірні елементи зазвичай з вуглецевої, нержавіючої та легованої сталей. У відповідному ГОСТі зазначено, що еліптичні заглушки-фітинги повинні витримувати тиск до 16 мПа і працювати в широкому температурному діапазоні -70 ≤ T˚C ≤ +450. Виробляються вони методом штампування.

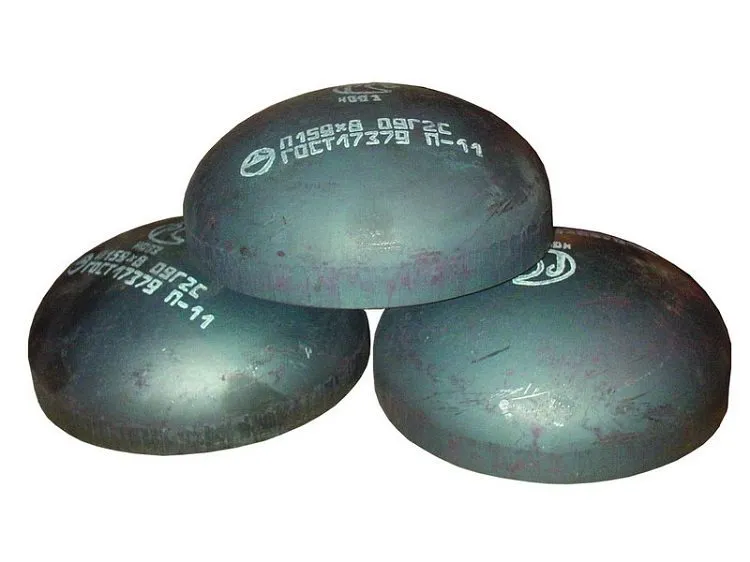

Еліптична заглушка призначена для труб, що працюють під високим тиском

Компресійний фітінг. Цей виріб є однією з різновидів обжимного запірного елемента. Відмінною рисою компресійного фітинга для металевої труби є те, що він забезпечений розрізним обтискним кільцем і призначений для використання на відкритих ділянках. Найбільш затребувані на сьогоднішній день такі деталі діаметром 16, 20, 26 і 32 міліметри. Простота установки - ось основна перевага компресійного фітинга. У той час як пресова модель монтується тільки за допомогою спеціалізованого обладнання, для кріплення фітинга обжимного компресійного досить лише двох розвідних ключів.

Такі запірні елементи здатні забезпечити ідеальну герметичність без зварювання або різьбового з'єднання з ущільнювачем. Обтискні кільця випускаються з гнучких, але при цьому міцних матеріалів. В результаті компресійним фітингів не страшні ні високий тиск, ні тривалий вібраційний вплив. Крім того, їх конструкція передбачає можливість монтажу / демонтажу, тобто використовувати заглушки даного типу можна багаторазово.

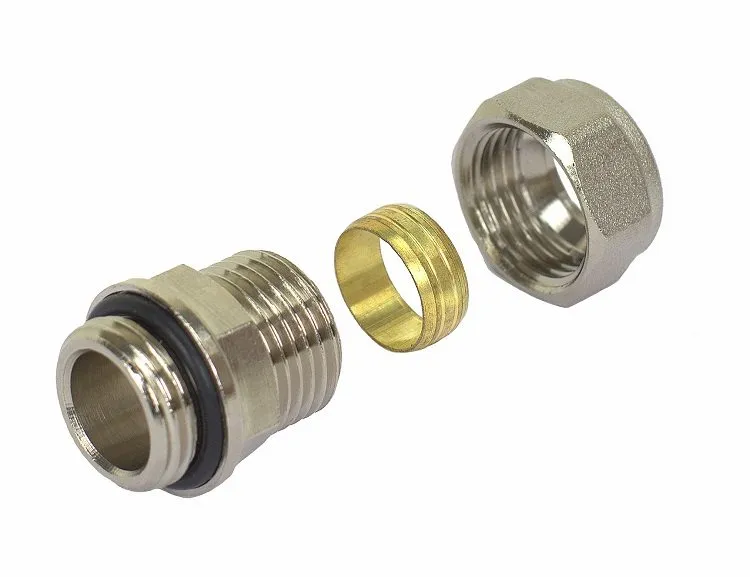

Компресійний фітінг - проста, але надійна конструкція

У обтискних компресійних металевих фітингах для труб основними є наступні деталі:

корпус;
кільце ущільнення;
обтискне кільце;
гайка затиску.

Як бачимо, все дуже просто, але не на шкоду надійності і герметичності конструкції.

Трійники. Види, призначення, застосування

Трійники призначені для підключення додаткових відгалужень до труби. З їх допомогою створюються складні трубопровідні конструкції. За допомогою одного трійника можна створити до 3 відгалужень. Даний елемент також може бути призначений для синхронного кріплення до корпусу і горловині. В такому випадку горловина штуцера оснащується налагодженнями.

Трійники поділяються на два види: перехідні і рівнопрохідні. За методом виробництва вони бувають звичайними і комбінованими.

Корисна порада! Для труб гарячого водопостачання рекомендується віддавати перевагу комбінованим фітингів з плавними стовбурами. Особливістю цих деталей є менший опір потоку рідини, що обумовлює наявність у них підвищених гідравлічних характеристик.

Виробляються трійники з вуглецевої і нержавіючої сталі, а також з поліпропілену. Всі вони характеризуються дуже високим попитом. Але особливу увагу варто приділити металевому трійника для труб. Залежно від способу кріплення цей елемент може бути нарізним і приварним. У першому випадку виріб прикручується, у другому - приварюється до конструкції за допомогою спеціального апарату. Цілком очевидно, що використання елемента з різьбленням забезпечує економію трудовитрат при проведенні під час експлуатації труб ремонтних робіт.

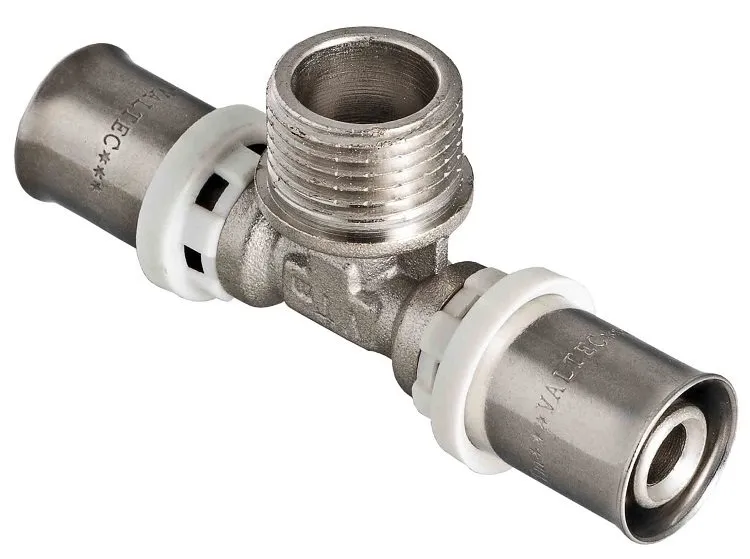

Трійник можна підібрати будь-якого розміру і призначення

При виборі трійника керуватися необхідно одночасно двома критеріями: маркою стали і методом кріплення. Варто також брати до уваги ступінь і тривалість навантаження на труби.

На сучасному ринку присутні фітинги, за допомогою яких можна створити найрізноманітніші види з'єднань. Так, в залежності від того, як будуть пролягати труби, можна підібрати трійник, відвід якого розташовується під кутом 30, 45 або 90 градусів.

Для транспортування нафти, агресивних рідин, газу, а також у виробничих галузях, перевагу слід віддавати тим фітингів для металевих труб, які були зроблені з вуглецевої слаболегірованних стали. До їх переваг слід віднести стійкість до утворення корозії, стійкість до негативного впливу агресивних середовищ, великий термін служби і безпеку.

Важливо купувати не найдешевші, а найбільш якісні вироби. Якщо такий елемент прийде в непридатність, господар квартири буде змушений витратити багато коштів на його заміну. Навіть професійному сантехніку буде складно виконати демонтаж трійника з подальшим монтажем нового екземпляра, коли труби пролягають в важкодоступному місці.
