Загальні відомості про різьбах

Поняття про гвинтовий лінії. Якщо (рис. 166, а) прямокутний трикутник ABC, вирізаний з паперу або з тонкої жерсті, сторона АВ якого дорівнює довжині окружності πD підстави циліндра Е, навернути на циліндр так, щоб сторона АВ збіглася з підставою циліндра, то сторона АС утворює на бічній поверхні його лінію, звану гвинтовий.

Освіта гвинтової різьби. Припустимо, що плоска фігура, наприклад трикутник abc (рис. 166, б), стороною ab стосується утворює циліндра Е і розташований в площині, що проходить через його вісь. Припустимо далі, що цей трикутник переміщається, залишаючись в площині, що проходить через вісь циліндра Е, причому вершина його ковзає по гвинтовий лінії, нанесеної на циліндрі. При переміщенні трикутника на бічній поверхні циліндра Е виходять гвинтовий виступ N і гвинтова канавка М, що утворюють зовнішню гвинтову різьбу.

Якби трикутник abc переміщався по гвинтовий лінії, нанесеної на внутрішній циліндричній поверхні (на стінках отвори), на цій поверхні була б утворена внутрішня гвинтова різьба.

Гвинтовий виступ різьби, що вийшов пссле одного повного обороту утворює її фігури, називається витком.

Профіль різьби. Гвинтові різьби, прийняті на практиці, утворені переміщенням по боковій поверхні циліндра не тільки трикутника, а й інших плоских фігур (трапецій, квадрата і т. Д.), Які обирають залежно від умов, в яких працює різьблення. Відповідно до цього основною ознакою, що характеризує різьблення, є її профіль.

Профілем різьби називається перетин її витка площиною, що проходить через вісь циліндра (т. Е. Діаметральної площиною), на якому утворена різьблення.

Мал. 166. Освіта гвинтової різьби

Елементи профілю різьби. Елементами профілю різьби є його бічні сторони, кут, вершина і западина.

Кутом профілю називається кут між бічними сторонами витка, який вимірюється в діаметральної площині. Цей кут (рис. 167, а) позначається буквою α.

Мал. 167. Елементи профілю (а, б) і крок різьби (в)

Вершиною профілю називається лінія, що з'єднує бічні сторони його по верху витка (Р, рис. 167, а, б).

Западиною профілю називається лінія, що утворює дно гвинтовий канавки (R, рис. 167, а, б).

Обриси вершини і западини можуть бути плоскосрезаннимі (рис. 167, а) або закругленими (рис. 167, б).

Крок різьби. Наступним елементом, що характеризує різьблення, є її крок.

Крок різьби - це відстань між двома однойменними (т. Е. Правими або лівими) точками двох сусідніх витків, вимірюється паралельно осі різьби.

На рис. 167, в такими точками є точки А і А1 точки В і В1. точки С і C1 і т. д. Відстань між цими точками, виміряний паралельно лінії 00 (т. е. осі різьби), і є крок різьблення, що позначається буквою S.

Майже у всіх різьб, прийнятих в машинобудуванні, крок вимірюється в міліметрах. Існують, однак, також різьблення, у яких крок виражається числом витків різьби на 1 дюйм її довжини.

Крім гвинтів, на токарному верстаті нарізаються черв'яки, що мають модульний або пітчевих крок.

Діаметри різьби. Розрізняють три діаметра різьби: зовнішній, внутрішній і середній.

Зовнішнім діаметром різьблення (d) називається діаметр циліндра, описаного близько бічній поверхні різьби.

Для болта зовнішній діаметр відповідає діаметру по вершинах профілю (рис. 168, а), виміряного перпендикулярно до осі різьби, а для гайки - по западинах профілю (рис. 168, б).

Мал. 168. Діаметри різьби: зовнішній і внутрішній (а, б) і середній (в)

Внутрішнім діаметром різьблення (d1) називається діаметр циліндра, вписаного в різьбову поверхню.

Для болта внутрішній діаметр відповідає діаметру по западинах профілю (рис. 168, а), виміряного перпендикулярно до осі різьби, а для гайки - по вершинах профілю (рис. 168, б).

Середнім діаметром різьби (d2) називається діаметр циліндра, співвісного з різьбленням, що утворюють якого діляться бічними сторонами профілю на рівні відрізки.

На рис. 168, в цей циліндр, що має загальну вісь з різьбленням, показаний штрих-пунктирними лініями. На малюнку АВ = ВС = CD і т. Д. А тому d2 - середній діаметр.

Кут підйому різьби. При нарізуванні різьблення на токарному верстаті необхідно враховувати кут її підйому.

Кутом підйому називається кут, утворений напрямом нарізного виступу різьби з площиною, перпендикулярної до його осі.

Права і ліва різьблення. У напрямку витка розрізняють праві (рис. 169, б) і ліві (рис. 169, а) різьблення.

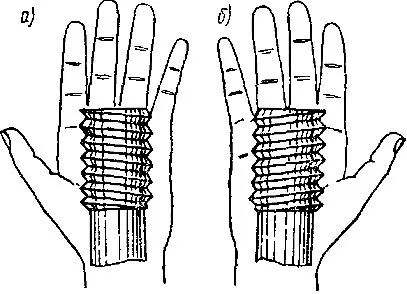

Мал. 169. Ліва (а) і права (б) різьблення

Якщо підйом різьби гвинта, покладеного на долоню правої руки, співпаде з напрямком відігнутого великого пальця, це різьблення права.

Збіг підйому різьблення з напрямком відігнутого великого пальця лівої руки вказує, Що дана різьблення ліва.

На гвинт з правого різьбленням гайка навертається при обертанні вправо (за годинниковою стрілкою), на гвинт з лівого різьбленням - при обертанні вліво (проти годинникової стрілки).
