Загальні відомості про різьбах для передачі руху

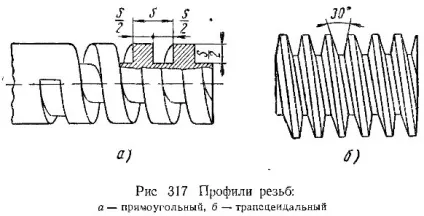

Профілі резьб. Прямокутна різьба (рис. 317, а) має профіль у вигляді прямокутника з глибиною різьби, яка дорівнює половині кроку.

Трапецеїдальних різьблення (рис. 317, б) має профіль у вигляді равнобокой трапеції з кутом профілю 30 і рідше 29 °.

Запекла різьба (рис. 318) має профіль у вигляді нерівнобічні трапеції; кут профілю такого різьблення дорівнює 33 °; робоча (завзята) сторона має кут 3 °, а неробоча - 30 °. Наполегливу різьблення зазвичай застосовують в тих випадках, коли потрібно передавати великі осьові зусилля в одному і тому ж напрямку (гвинти домкратів, гідравлічних пресів та ін.). Напрямок профілю вибирають так, щоб чинне зусилля сприймалося сторонами профілю з кутом 3 °.

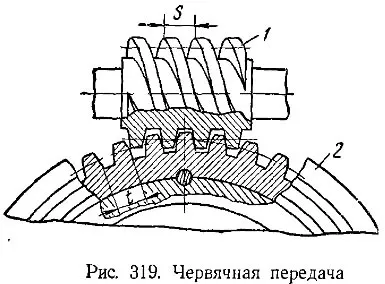

Модульна різьблення. У машинобудуванні часто застосовують червячную передачу, що складається з черв'яка і черв'ячного колеса (рис. 319). Черв'як 1 являє собою гвинт з великої різьбленням трапецеїдального профілю, витки якої сполучаються з зубами черв'ячного колеса 2.

Крок черв'яка, як і крок черв'ячного колеса, з яким черв'як знаходиться в зачепленні, прийнято виражати в міліметрах, кратно числу л. Число, яке треба помножити на π, т. Е. На 3,14, щоб отримати крок, називається модулем, а сама така різьблення - модульної різьбленням.
Отже, можна написати
t = π * m = 3,14 * m,
де t - модульний крок, мм;
m - модуль, мм.
Для нормального зачеплення черв'яка і черв'ячного колеса необхідно, щоб вони мали однаковий крок (див. Рис. 319).

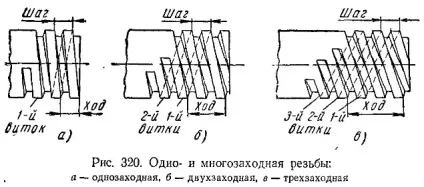

Одно- і многозаходная різьблення. Якщо різьблення нарізана у вигляді одного витка, то таку різьблення називають однозаходной. Зустрічаються різьблення, нарізані у вигляді двох, трьох і більше окремих витків, що йдуть на рівних відстанях один від іншого; такі різьблення називають відповідно двухзаходная, трехзаходнимі, а взагалі многозаходная. На рис. 320 показані одно-, дво- і трехзаходная різьблення.

Ходом різьблення називають відстань, виміряний вздовж осі, між однойменними точками одного і того ж витка. Не слід змішувати два поняття - крок різьби S і хід різьби L. Як видно з рис. 320, а, у однозаходной різьблення крок і хід однакові, але у многозаходних різьблень (рис. 320, б і в) крок і хід різні.
Хід різьби завжди дорівнює кроку, помноженому на число заходів різьби, т. Е.
L = S * z мм,
де z - число заходів різьби.

Щоб дізнатися, скільки заходів має різьблення, потрібно порахувати число витків на торці гвинта або гайки.
