Загальні відомості про кресленнях - робота за кресленням і технологічною картою з точністю обробки до 0, 1
Вам знайомі позначення масштабу (М), проекції креслення: види спереду, зверху, збоку, - ви знаєте позначення діаметра (0), радіуса (R) кола, метричної різьби (наприклад, М10, М6).
На робочих кресленнях, крім видів спереду, зверху, збоку, буває необхідно показати внутрішню форму деталі.
Внутрішні форми диска можна показати на видах за допомогою штрихових ліній.
а - на малюнку; 6 - на видах креслення.
Диск має три отвори і чотири поглиблення. На вигляді спереду виявилося багато штрихових ліній, що ускладнює визначити внутрішню форму деталі. Щоб креслення ясніше давав уявлення про внутрішні формах деталі, застосовують перетину і розрізи.
На робочих кресленнях, крім видів, часто показують зображення, зване перетином.
На перетині показано тільки те, що знаходиться безпосередньо в січної площини. Перетин, розташоване на кресленні, але в стороні від зображення, називається винесеним. Перетин на самому зображенні креслення буде накладеним.
Зображення перетинів на кресленнях
а - винесеного; б - накладеного.
Розріз - це зображення предмета, подумки розсіченого однією або декількома площинами.

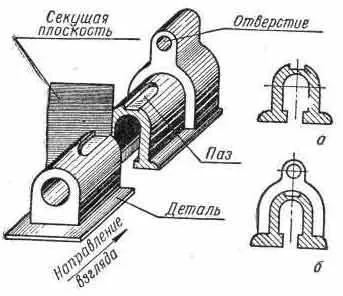

На розрізі показують те, що виходить в січної площини і розташоване за нею. На малюнку нижче поміщена деталь, подумки розсічена площиною, і зображення перетину і розрізу. На відміну від перетину, в розрізі за січною площиною показані отвір і паз.
Перетин (а) і розріз (б) деталі
На розрізах і перетинах внутрішні обриси (межі) показують суцільними лініями, а поверхні деталі, що знаходяться за січною площиною, виділяють штрихуванням. На перетинах і розрізах видно отвори і поглиблення.
На малюнку нижче поміщений креслення того ж диска, що і на малюнку, але замість виду спереду показаний розріз. Таке зображення дозволяє краще запропонувати цей матеріал за кресленням з його невидимими контурами (отворами).
Зображення диска на видах креслення
Фаски - це зрізаний кут або ребро плоскою або циліндричної деталі. Фаску знімають, щоб поліпшити вигляд або затупити гострі кромки деталі.
а - плоскою; б - циліндричної.
На кресленнях деталей вказують кількість, ширину і кути фасок. Якщо у двох фасок однакові кути і розміри, то на кресленні вказують так: 3 * 45 ° / 2 фаски. Це означає, що у деталі дві фаски, кожна шириною 3 мм, під кутом 45 °.
Креслення стержня з однаковими фасками
Якщо на одній деталі кілька фасок з різними кутами або різної ширини, на кресленні вказують кожну фаску.
Креслення деталі з різними фасками
- Для чого на кресленнях показують перетину. розрізи?
- Яка різниця між перетином і розрізом?
- Якими лініями на перетинах і розрізах показують внутрішні обриси (межі)?
- Для чого роблять фаски?
- Як зображують фаски на кресленнях?
«Слюсарна справа», І.Г.Спірідонов,
Г.П.Буфетов, В.Г.Копелевіч
Деталь - це частина машини, виготовлена з одного шматка матеріалу (наприклад, болт, гайка, шестерня, ходовий гвинт токарного верстата). Вузол - це поєднання двох або декількох деталей. Виріб збирають за складальними кресленнями. Креслення такого виробу, до якого входить кілька вузлів, називають складальним, він складається з креслень кожної деталі або вузла і зображує складальну одиницю (креслення єдиного ...
Технологічна карта - це інструкція на виконання завдання. Технологічні карти, креслення, ескізи, інструкційні карти - все це технічна документація, в якій описані характер і порядок виконання завдання. У технологічних картах вказують послідовність виготовлення деталей, ескізи обробки, застосовуваний інструмент, вид і матеріал заготовки. Послідовність виготовлення може бути докладною і короткою. Все залежить від складності деталі. В ...

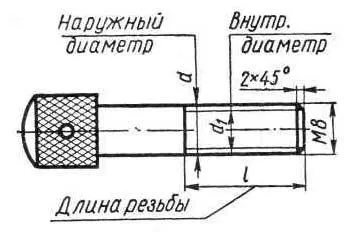

Різьблення на стрижнях зображують по зовнішньому діаметру суцільними основними лініями, а по внутрішньому - суцільними тонкими. Зображення різьби на стержні гвинта Основні елементи метричної різьби (зовнішній і внутрішній діаметри, крок різьблення, довжину і кут різьблення) ви вивчали в п'ятому класі. На малюнку вказані деякі ці елементи, але на кресленнях таких написів не роблять. Різьблення в ...

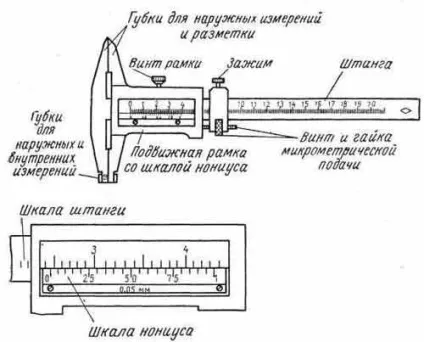

Штангенциркуль ШЦ-II Штангенциркуль ШЦ-II - з точністю відліку за ноніусом 0,05 мм складається з наступних частин: губок для зовнішніх вимірювань та розмітки; губок для зовнішніх і внутрішніх вимірювань; штанги; рухомий рамки зі шкалою ноніуса; гвинта рамки; движка і затиску мікрометричною подачі; гвинта і гайки мікрометричною подачі. Призначений штангенциркуль для зовнішніх, внутрішніх вимірювань та розмітки. У ...
Отвори і отвори деталей вимірюють губками для внутрішніх вимірювань. При внутрішніх вимірах до показань шкали додають ширину губок, зазначену на них (зазвичай вона дорівнює 10 мм). Не можна виміряти отвори, величина яких менше 10 мм. Роблять це так: губки вставляють в отвір (отвір) і розводять до стінок отвору, за шкалою Новомосковскют показання і до них додають ...
