Креслення і оформлення фасаду будинку

Сьогодні при будівництві застосовують довговічні матеріали, що дозволяють не просто звести міцну будівлю, але і надати йому естетично красивий вид. Таким чином, необхідно правильно вибирати будівельні матеріали. Дуже важливо оформлення фасадів будівель при проектуванні будинку. особливо якщо мова йде про дипломних проектах.

Уявіть собі проект, який поєднує в собі акуратні будівельні креслення, правильно прикрашені градієнтом, заливанням і рівною штрихуванням. Це відразу піднімає рівень вашого проекту. Тому в цьому уроці розглянуто креслення фасаду будівлі в Автокад (AutoCAD).

При кресленні фасаду будинку. необхідно внизу розмістити його план. Найкраще додатково використовувати розріз будівлі.

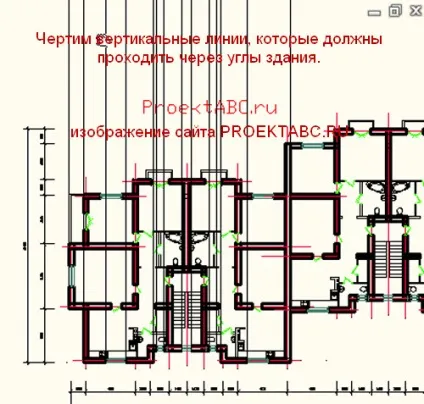

За планом ми виставляємо горизонтальні лінії-промені. Їх необхідно встановлювати в кутах будинку, на початку і кінці віконних і дверних прорізів. Так у нас виходять лінії креслення, що позначають стіни і формують віконні та дверні блоки. Для орієнтування по вертикалі дверей і вікон використовується розріз.

Якщо останній не готовий, то можна відштовхуватися точки, що позначає висоту підлоги першого поверху, в цьому випадку креслити складніше, так як одночасно потрібно виконувати роботу по заміні розрізу (вважати висоти точок початку і кінця прорізів ...).

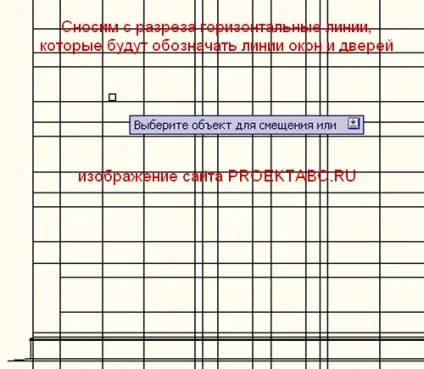

Після того, як з розрізу знесені лінії, що позначає верх статі, необхідно також сісти лінії, які стануть лініями вікон і дверей.

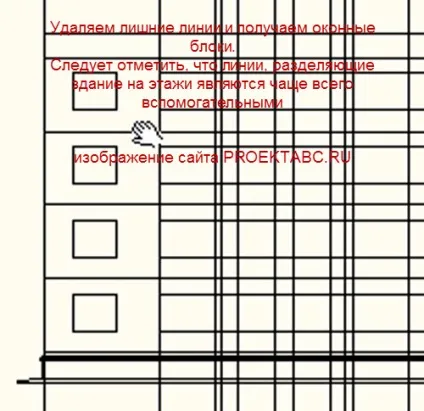

Якщо видалити зайві еллементи, то вийдуть віконні та дверні блоки.
