Простий спосіб виготовлення задньої бабки без застосування токарного верстата.

Для виготовлення простий задньої бабки знадобиться:
1. Зварювальний апарат.
2 .Два підшипника.
3. Три болта і кілька гайок.
4. Два коротких відрізка водопровідної труби.
5. Шматок листової сталі товщиною 4-6мм.

Підшипники, болти з гайками та ін. Можуть бути будь-які відповідні, наявні в ваших запасах. Наприклад, внутрішній діаметр підшипників може бути в межах 10-15мм.

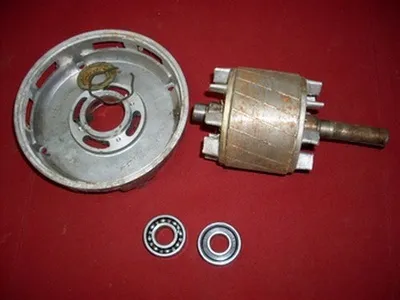

Я витягнув підшипники із згорілого електродвигуна від старої пральної машини.

Для виготовлення ходового гвинта знадобляться два болта М12 довжиною 80-100мм. На фото - один болт, другий приварюється до нього в подальшому, для збільшення загальної довжини.
Для обертового центру потрібно підібрати відрізок труби такого діаметру, щоб в нього щільно входила зовнішня обойма підшипників, а його довжина повинна бути трохи більше, ніж товщина двох складених разом підшипників.
При необхідності в вийшла втулці можна зробити поздовжній пропил шириною 2-3мм. Збільшуючи або зменшуючи зазор, домагаються, щоб підшипники щільно сиділи у втулці.

Шайба - це майбутня задня стінка обертового центру, має такий же діаметр, як зовнішня обойма підшипника. Шайба з гайкою обварюються з правого боку, (фото вище) потім ліва гайка скручується, а стирчить кінець болта обрізається врівень з шайбою.
Головка болта відпилюється, болт затискається в свердлильний верстат і за допомогою нехитрого пристосування (струбцина і шматок абразивного каменю, притиснутого до нерухомій опорі) забирається можлива ексцентричність.

Для виготовлення корпусу шпинделя береться відрізок труби діаметром приблизно 3/4 дюйма і завдовжки 50-70мм, до неї з обох кінців приварюються гайки, в даному випадку М12.
За допомогою зварювання подовжується майбутній гвинт. Якщо у вас застосовується довга шпилька, то, природно, нічого варити не треба.
Конус задньої бабки зроблений також з болта. Внутрішній діаметр моїх підшипників 15мм, тому я взяв болт М16, наварив його на головку кілька металу і грубо Обточити на наждаку.
Потім за допомогою дрилі виконав більш чисту обробку.

Залишилося акуратно обточити хвостовик конуса до такого діаметру, щоб він щільно входив у внутрішню обойму підшипників і обрізати до потрібної довжини. Перед установкою підшипників в корпус необхідно встановити кільце, зігнуте з дроту діам. 1-2мм. У нього буде упірться зовнішня обойма.

Збирання та налагодження - це окрема тема, кожен робить її по-своєму. Скажу тільки, що великих труднощів вона не викликала.
У підсумку вийшло ось що.
