За умови нульового балансу земляних мас

3.2.1. загальні положення

Вихідні дані, представлені в підрозділі 3.1, отримані в такий спосіб. На місцевості, що підлягає плануванню, було виконано нівелювання по квадратах. Для цієї мети на ділянці були закріплені вершини квадратів зі стороною 40 м. Сітку квадратів розбивали з використанням теодоліта і мірної стрічки або рулетки. Нівелювання вузлів сітки вироблялося з одночасним прокладанням прівязочние ходу до реперам. Якщо на ділянці є тільки один репер, то прокладають замкнутий хід.

3.2.2. Обробка журналу нівелювання

Послідовність виконання робіт:

1. Обчислюється п'ята рейки для кожної сполучною точки.

де Окр - відлік по червоній стороні рейки; Очер - відлік по чорній стороні рейки.

Обчислення значення п'яти рейки не повинно відрізнятися від фактичного значення п'яти більш ніж на 5 мм.

2. Обчислюються перевищення на кожній станції:

де ЗКР. Зчер - відліки на задню рейку відповідно червоною і чорною сторонам рейки; ПКР. Пчер - відліки на передню рейку відповідно червоною і чорною її сторонам.

Різниця (h1 - h2) повинна бути не більше 5 мм (за абсолютним значенням).

3. Обчислюється середнє перевищення hср на станції.

4. Після обчислення середніх перевищень на всіх станціях ходу обчислюється практична невязка ходу.

де - сума середніх перевищень по ходу;

тут Нк. Нн - позначки кінцевого і початкового реперів ходу.

Так як в розглянутому прикладі хід замкнутий, то Нк = Нн і. тому.

Отримана невязка повинна задовольняти вимогу

де п - число станцій.

5. Якщо. то в нивелирном ході грубих помилок немає і отриману невязку можна розподілити порівну з протилежним знаком на всі середні перевищення, тобто обчислити поправки # 948; h до середніх перевищенням. Поправка обчислюється в цілих міліметрах:

Сума поправок повинна дорівнювати невязке з протилежним знаком:

6. Обчислюються виправлені перевищення.

Контроль правильності обчислень:.

7. Обчислюються позначки всіх сполучних точок.

Контролем правильності обчислень служить точне отримання позначки репера, розташованого в кінці ходу.

8. Обчислюють позначки горизонту інструменту для кожної станції, що має проміжні точки:

де ГІ - обрій інструмента; Нп. Нз - позначки передньої і задньої точок на станції; Зчер - відліки на задню рейку по чорній стороні рейки; Пчер - відліки на передню рейку по чорній стороні рейки.

9. Обчислюють позначки проміжних точок (вузлів сітки):

де Оi -отсчети по рейці в вузлах сітки квадратів (див. табл. 3.1 гр. 5).

3.2.3. Побудова висотного плану ділянки

За результатами нівелювання майданчика будують висотний план в масштабі 1: 500 з висотою перетину рельєфу 0,5 м. На аркуші паперу будують сітку квадратів в масштабі 1: 500, в вузли сітки вписують позначки з журналу з округленням до 0,01 м.

Горизонталі будують шляхом інтерполяції між сусідніми відмітками на кожній стороні квадрата. На рис. 3.2 наведено приклад побудови висотного плану ділянки для варіанту N = 0.

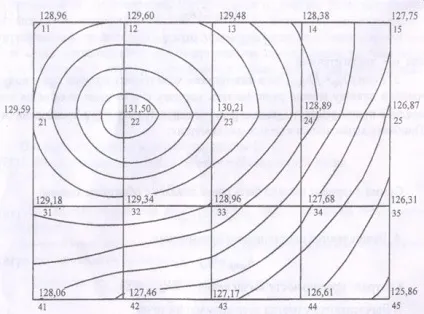

Мал. 3.2. Висотний план М 1: 500.

Суцільні горизонталі проведені через 0,5 м

3.2.4. Обчислення проектної та робочих відміток

Планування ділянки під горизонтальну площину проводиться за умови нульового балансу земляних мас. Проектна відмітка горизонтальній площині обчислюється за формулою

де H1. Н2. Н3. H4 - позначки землі вузлів сітки, що належать одночасно 1, 2, 3, 4-му квадратах; п - число квадратів (див. рис. 3.2).

У нашому прикладі одного квадрату належать вузли 11, 15, 41, 45; двом квадратах одночасно належать вузли 12, 13, 14, 21, 25, 31, 35, 42, 43, 44; чотирьом квадратах одночасно належать вузли 22, 23, 24, 32, 33, 34.

Для того щоб поверхня землі перетворити в горизонтальну площину, необхідно провести земляні роботи по зрізку грунту на підвищених ділянках і підсипання грунту на знижених ділянках. Для того щоб знати величини зрізання або підсипання для кожного вузла, обчислюють робочі позначки:

На схемі ділянки з робочими відмітками намічається лінія нульових робіт (межа між насипом та виїмкою), що проходить через сторони, кінці яких мають робочі позначки протилежних знаків. На рис. 3.3 лінія нульових робіт буде проходити між вершинами 13 і 14, 14 і 24, 24 і 25, 24 і 34, 34 і 33, 33 і 43, 32 і 42, 31 і 41.

Планове положення точки нульових робіт на сторонах квадрата визначають за формулами

Контролем служить рівність

де а. в - робочі позначки на кінцях боку квадрата; d - довжина сторони квадрата; х0 - відстань від точки А до точки нульових робіт в метрах; у0 - відстань в метрах від точки нульових робіт до точки В.

На стороні 13 - 14:

х0 і у0 відкладають в масштабі на плані ділянки і отримують лінію нульових робіт (рис. 3.3).

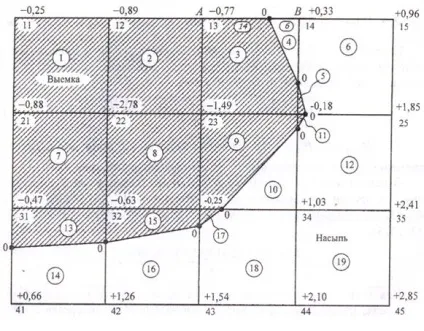

Мал. 3.3. Робочі позначки і лінія нульових робіт:

O - номер фігури; ____ - лінія нульових робіт;

• 0 - точки нульових робіт

3.2.5. Складання картограми земляних мас

За результатами рис. 3.3 обчислюють обсяги земляних робіт (табл. 3.2). Обсяги для кожної фігури Vi обчислюють за формулою

де Si - площа фігури; hpaб.cp.i - середні робочі позначки.

тут m - число вершин фігури.
