З’єднання «ластівчин хвіст» своїми руками, смогём самі

З'єднання «ластівчин хвіст» традиційно вважається одним з найскладніших і разом з тим найбільш міцних. З давніх-давен таке з'єднання вважалося ознакою високої кваліфікації і майстерності столяра. Зараз виготовити «ластівчин хвіст» своїми руками досить нескладно. Для спрощення виготовлення застосовується ручний фрезер, закріплений в столі і фреза, яка так і називається - «ластівчин хвіст».

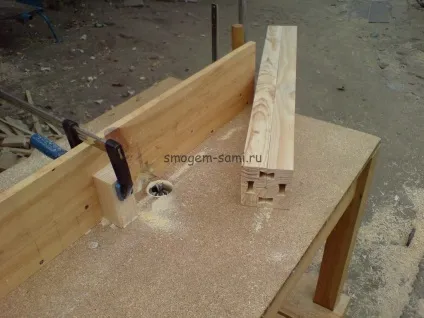

Відстань від краю заготовки до паза регулюють за допомогою паралельного упору. Змінюючи відстань між фрезою і паралельним упором, коригують відстань від краю заготовки до початку паза. Довжину паза виставляють за допомогою обмежувача. Зазвичай в його ролі виступає будь-який обрізок і струбцина, якої він фіксується на заданій відстані. За допомогою таких нескладних пристосувань можна домогтися гарної повторюваності у виготовленні паза.

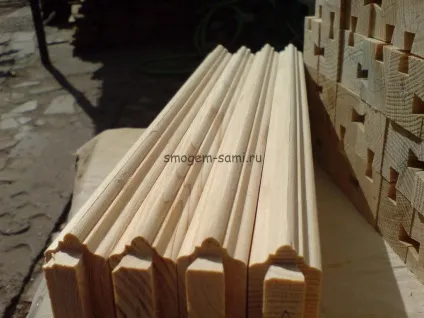

З'єднання складається з шипа, який має вигляд хвоста ластівки і такого ж паза. Таке з'єднання досить міцне. Завдяки конструкції практично повністю виключається довільне порушення даного з'єднання.

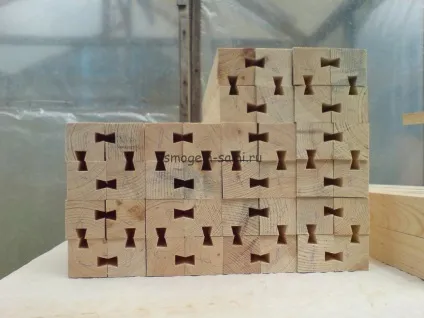

Паз вибирається фрезою в один прохід, відразу і на всю глибини. Шип виготовляється шляхом декількох проходів. Спочатку пробують виготовити шип на обрізку непотрібної дощечки, потім переходять до виготовлення безпосередньо самого оригіналу, який і буде використовуватися при монтажі з'єднання «ластівчин хвіст». Відразу виготовити шип не можна з двох причин. Перша - потрібно за один прохід зняти багато матеріалу, можуть з'явитися пропали або відколи на дереві, краю з'єднання можуть мати вигляд, як на фото нижче. Друга - досить складно з першого разу вгадати з величиною знімання матеріалу. Зазвичай надходять так - знімають потроху і пробують вставити отриманий шип в паз. Коли з'єднання виходить досить щільним, знімати матеріал припиняють. Щільним вважається з'єднання, в якому шип входить в паз щільно, але без зусилля. Якщо для того, щоб вставити шип в з'єднанні «ластівчин хвіст» доводиться прикладати багато зусиль, то слід ще його підганяти, зменшуючи товщину.

Перед склеюванням із з'єднання ретельно видаляють всі залишки стружок і тирси. Найкраще для цього підходить стиснене повітря з компресора. Можна також просто постукати заготівлею по твердій поверхні, щоб вибити сміття з паза. Після цього наносять клей на паз і практично відразу ж вставляють його в шип. Зволікання зі склеюванням може привести до того, що шип просто не увійде в паз, оскільки він дещо збільшився під впливом вологи з клею. Залишки клею, який виступить після з'єднання деталей потрібно видалити відразу. Найкраще це робити за допомогою мокрої ганчірки. Можна також використовувати скребок або стару стамеску. Після засихання видалити клей буде непросто. Є досить простий спосіб видалення виступили надлишків клею. Перед склеюванням з'єднання «ластівчин хвіст» збирається без клею, «насухо». Місця, де можлива поява клею обклеюють малярським скотчем. Після засихання клею скотч разом із залишками клею видаляють. Виходить чиста поверхня без слідів.

Таким способом можна виготовити з'єднання «ластівчин хвіст» своїми руками, використовуючи в роботі ручний фрезер. Природно, що з першого разу не у кожного результат буде ідеальним. Але трохи попрактикуватися, якість з'єднання буде відповідати необхідним показниками міцності вимогам.
