Всім рано чи пізно доводиться стикатися з необхідністю монтажу труб. Залежно від того, труби з якого матеріалу ви вибрали, буде залежати і сама технологія монтажу. Про те, яке з'єднання краще вибрати - зварне, різьбове або розтрубне - при роботі з трубами з різних матеріалів ми і поговоримо в цій статті.

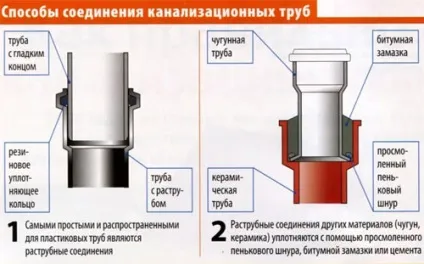

Види каналізаційних труб і з'єднань

Якщо раніше каналізаційні труби виготовлялися в основному з металу, то сьогодні на ринку можна знайти не тільки сталеві чавунні труби, а й керамічні або пластикові.

Керамічні каналізаційні труби випускаються діаметром 150-600 мм і частіше застосовуються при монтажі зовнішньої каналізації. Головним достоїнством таких труб є стійкість кераміки до впливу агресивних грунтових вод. У побутовому ж будівництві застосування керамічних труб зустрічається вкрай рідко. Що стосується з'єднання каналізаційних труб з кераміки, то воно схоже з з'єднанням чавунних труб.

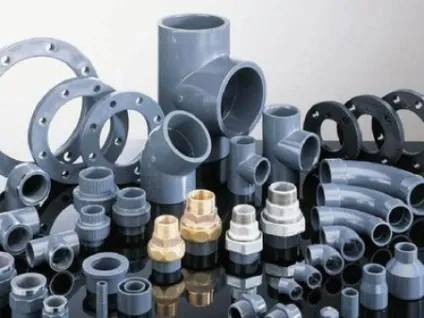

Найбільш застосовувані сьогодні пластикові труби виготовляються з поліпропілену, поліетилену високої і низької щільності, а також з полівінілхлориду. Такі труби відрізняються простотою монтажу, легкістю, а ще механічною міцністю і стійкістю до корозії. Існують пластикові труби для зовнішнього та внутрішнього монтажу і відрізняються вони не тільки діаметром, а й кольором. Перші фарбуються в помаранчевий колір, другі - в сірий.

Ну і, нарешті, традиційний матеріал для виготовлення каналізаційних труб - чавун. Такі труби мають відмінні показники механічної міцності і стійкості до впливу корозії.

Також на ринку представлені сталеві каналізаційні труби, однак вони досить рідко застосовуються при прокладанні каналізації, так як схильні до згубної дії корозії і нестійкі до агресивних ґрунтових вод.

Що стосується способу з'єднання труб, то воно може проводитися шляхом зварювання або склеювання. Якщо ви плануєте створювати розбірну систему каналізації, то з'єднання труб може здійснюватися на різьбі за допомогою фітингів або ж на фланцях. При цьому фланцеві з'єднання застосовуються на трубах великого діаметра, так як їх просто незручно буде з'єднувати за допомогою різьблення. Який з цих видів з'єднань найбільше підходить для труб з ПВХ або труб з чавуну, а також як здійснюється з'єднання цих труб, ми розповімо нижче.

Кут з'єднання каналізаційних труб

При облаштуванні каналізаційної системи в будинку своїми руками необхідно пам'ятати, що для нормальної роботи, труби повинні укладатися під невеликим нахилом. В цілому, ухил не повинен бути менше «0,02», що означає, що при загальній довжині водопроводу в один метр перепад висот на кінцях труби повинен дорівнювати двом сантиметрам.

При цьому якщо обсяг стоків маленький, то показник нахилу повинен бути більше і складати «0,03».

В цілому, кут з'єднання каналізаційних труб можна розрахувати самостійно за допомогою формули:

Або ж просто скористатися готовими рішеннями.

Підготовчі роботи

Перш, ніж приступати безпосередньо до з'єднання каналізаційних труб, необхідно провести деякі підготовчі роботи:

1. Переконайтеся, що закуплений весь спектр супутніх товарів і при монтажі труб раптом не виявиться, що не вистачає спеціального клею або, наприклад, термостійких рукавиць.
2. Намітьте розташування комунікацій, підготуйте ділянку для роботи і створіть план розміщення труб.
3. Уважно звіряючись з планом розміщення труб, розмітьте заготовки і приступайте до розкроюванні матеріалу. Щоб уникнути перевитрати матеріалу рекомендується розкроювати від великих розмірів до менших.
4. Щоб стикуватися труби було зручно, місця запилів необхідно зачистити від задирок, протерти від забруднень і знежирити спеціальним складом.
5. Якщо передбачається монтаж металевий труб, то на них наноситься зовнішня чи внутрішня різьба.

З'єднання металевих каналізаційних труб

З'єднання металевих каналізаційних труб може здійснюватися одним з двох способів: монтажем на зварювання і монтажем в розтруб. При цьому монтаж в розтруб, як правило, здійснюється при з'єднанні чавунних труб, в той час, як зварювання в основному використовується при з'єднанні сталевих труб.

З'єднання труб з чавуну

Як вже говорилося вище, з'єднання чавунних каналізаційних труб здійснюється за допомогою розтрубів. Проводиться такий монтаж за наступною схемою:

1. Чавунну трубу (тією стороною, що без розтруба) вставляємо в розтруб вже встановленої.
2. Беремо лляну клоччя і ущільнюємо нею зазор між встановленої хвостовою частиною труби і внутрішніми краями розтруба. Для цього беремо спеціальну дерев'яну лопатку і, завдаючи по ній удари молотком, забиваємо в розтруб перший намотаною шар клоччя. При цьому обов'язково стежте, щоб при забиванні клоччя не потрапила всередину труби, оскільки це може привести до утворення засмічень. До кінця ущільнювачем має бути заповнено 2/3 розтруба.
3. Частину, що залишилася третина розтруба потрібно буде заповнити ущільнювачем без просочень.
4. Після розтруб заповнюється цементним розчином, приготованим в пропорції 9 обсягів цементу до 1 води. Розчин також необхідно ретельно утрамбувати в розтрубі, після чого накрити вологою ганчіркою. Це робиться для того, щоб при висиханні на цементі не утворилися тріщини. Крім цементного розчину, можна також використовувати асбестоцементную суміш, бітумну мастику або силіконовий герметик.

Даним спосіб використовується для з'єднання чавунних труб між собою, проте бувають також ситуації, коли потрібно з'єднати чавунну трубу з пластиковою. В цьому випадку рекомендується використовувати спеціальні перехідники і муфти. Вони підходять для з'єднання каналізаційних труб різного діаметру, а також з різних матеріалів.

Щоб якісно виконати перехід від чавунної труби до пластикової, необхідно на чисту і суху внутрішню поверхню розтруба чавунної труби рівномірно нанести силіконовий герметик. Також наносимо його на сам перехідник, після чого вставляємо перехідник в розтруб. Повністю герметичним з'єднання стане відразу ж після того, як силіконовий герметик полимеризуется.

Стиковка сталевих труб

Для з'єднання сталевих труб використовується зварювання. І тут головне все виконати професійно і з урахуванням всіх нюансів процесу. Однак навіть витратившись на зварювальний апарат та правильно зваривши сталеві труби, ми отримуємо в підсумку досить ненадійну конструкцію. Так як і самі сталеві труби не зовсім ідеально підходять для каналізації, та й зварювальний шов, в порівнянні з рештою металом буде більш схильний до дії корозії. Тобто, тільки вводячи в експлуатацію каналізаційну систему, ми вже знаємо про те, що вона має слабкі місця, які з часом можуть стати причиною витоку води.

Звичайно, крім зварювання сталеві труби можна з'єднати за допомогою рознімних різьбових з'єднань. Так, фітінг-американка є найбільш популярним з таких роз'ємів і являє собою два концевика, які з'єднані між собою накидною гайкою.

З'єднання каналізаційних пластикових труб

При з'єднанні каналізаційних пластикових труб може здійснюватися одним з трьох способів: на різьбову муфту, на зварювання і в розтруб. Кожна з технологій вимагає використання певних навичок і устаткування, тому ми розглянемо кожну з них більш детально.

Монтаж на муфту

Для початку необхідно визначитися з видом муфти на пластикову трубу. Однак перш, ніж приступати безпосередньо до опису процесу монтажу на муфту, необхідно відзначити, що цей спосіб стикування каналізаційних труб допускається тільки в тому випадку, якщо їх діаметр не перевищує 63 мм. У тому ж випадку, якщо діаметр труб дозволяє провести монтаж на муфту, ви можете отримати повністю розбірну систему відведення води.

Сам процес з'єднання труб за допомогою компресійної або різьбовий муфти досить простий. Досить просто розібрати кріпильний елемент, одягнути на трубу контргайку і кільце ущільнювача. Далі потрібно вставити трубу в штуцер муфти і накрутити на різьбу торця муфти контргайку, яка зафіксує місце з'єднання.

Різьбовій монтаж вважається найбільш швидким способом з'єднання каналізаційних труб, так як систему можна експлуатувати відразу ж після закручування контргайки. Однак необхідно розуміти, що швидко - це не означає надійно. Так само у випадку з різьбовими муфтами - різьбова пара може з часом розкрутитися і на стику почне просочуватися вода.

Монтаж на зварювання

Залежно від матеріалу, з якого зроблені каналізаційні труби практикують технологію холодної зварювання, або як її ще називають склеювання, а також технологію дифузійного зварювання. Холодне зварювання застосовується при монтажі труб з поліпропілену, а дифузійна - при з'єднанні труб з ПВХ. При цьому обидва способи зварювання застосовуються при фіксації труби в розтруб або при монтажі в муфту.

Монтаж поліпропіленових труб шляхом зварювання проводиться таким чином:

1. Обрізаємо торець труби і вимірюємо глибину розміщення труби в муфті. Обрізка і маркування глибини обов'язково повинні передувати зварюванні, так як в противному випадку ви істотно ризикуєте якістю монтажу, а значить, і надійністю всієї системи.

2. За допомогою спеціального паяльника розігріваємо муфту і трубу. Для цього обидва вироби необхідно надіти на насадити і розігріти до 260 градусів.

3. Нагріті деталі знімаються з напрямних, після чого на маркованої глибині труба впрессовивается в муфту.

При даному варіанті монтажу поліпропіленових труб система вважається готової до експлуатації відразу ж після охолодження швів до кімнатної температури.

З'єднання каналізаційних труб ПВХ здійснюється наступним чином:

1. Здійснюємо обрізку торця і маркування глибини занурення.

2. На внутрішню частини муфти і зовнішню частину труби наносимо спеціальний клей, після чого вставляємо трубу в муфту на промарковану глибину. Трохи повертаємо навколо осі. Відзначимо, при виборі клею краще віддати перевагу тому товару, який рекомендують самі виробники фітингів і труб.

Монтаж в розтруб

Монтаж в розтруб можна здійснювати тільки в тому випадку, якщо мова йде про з'єднання труб, які згодом стануть частиною безнапірних мереж. Також самі труби для монтажу в розтруб повинні мати на торці спеціальне потовщення.

Розтрубне з'єднання здійснюється наступним чином:

1. На опорну поверхню встановлюється труба. Раструб встановлюється в сторону протилежну руху потоку.

2. Вставляємо кільце ущільнювача в розтруб приймаючої труби.

3. Коли кільце ущільнювача буде встановлено, вводимо гладкий торець другої труби.

4. Після складання з'єднання необхідно на опорній поверхні зафіксувати другу трубу.
